DSP+FPGA嵌入式开发板：TL6748F-EasyEVM

产品系列：C6000，Spartan-6

匹配课程：《DSP技术与应用》，《FPGA技术与应用》

处理器架构：DSP，FPGA

免费申请试用

产品详情资料下载可选配件

开发板简介

典型应用领域

软硬件参数

开发资料

电气特性

产品机械尺寸

产品订购型号

开发板套件清单

技术支持

增值服务

开发板简介

TL6748F-EasyEVM开发板是一款基于TI TMS320C6748（定点/浮点DSP C674x） + Xilinx Spartan-6 FPGA处理器设计的开发板，由核心板和底板组成；

核心板内部TI TMS320C6748与Spartan-6通过uPP、EMIFA、I2C通信总线连接；

核心板经过专业的PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境；

开发板接口资源丰富，引出网口、EMIFA、SATA、USB、LCD等接口，方便用户快速进行产品方案评估与技术预研。

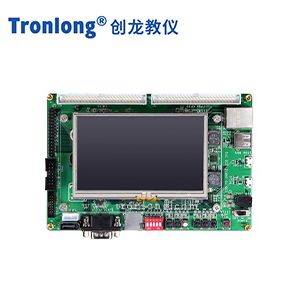

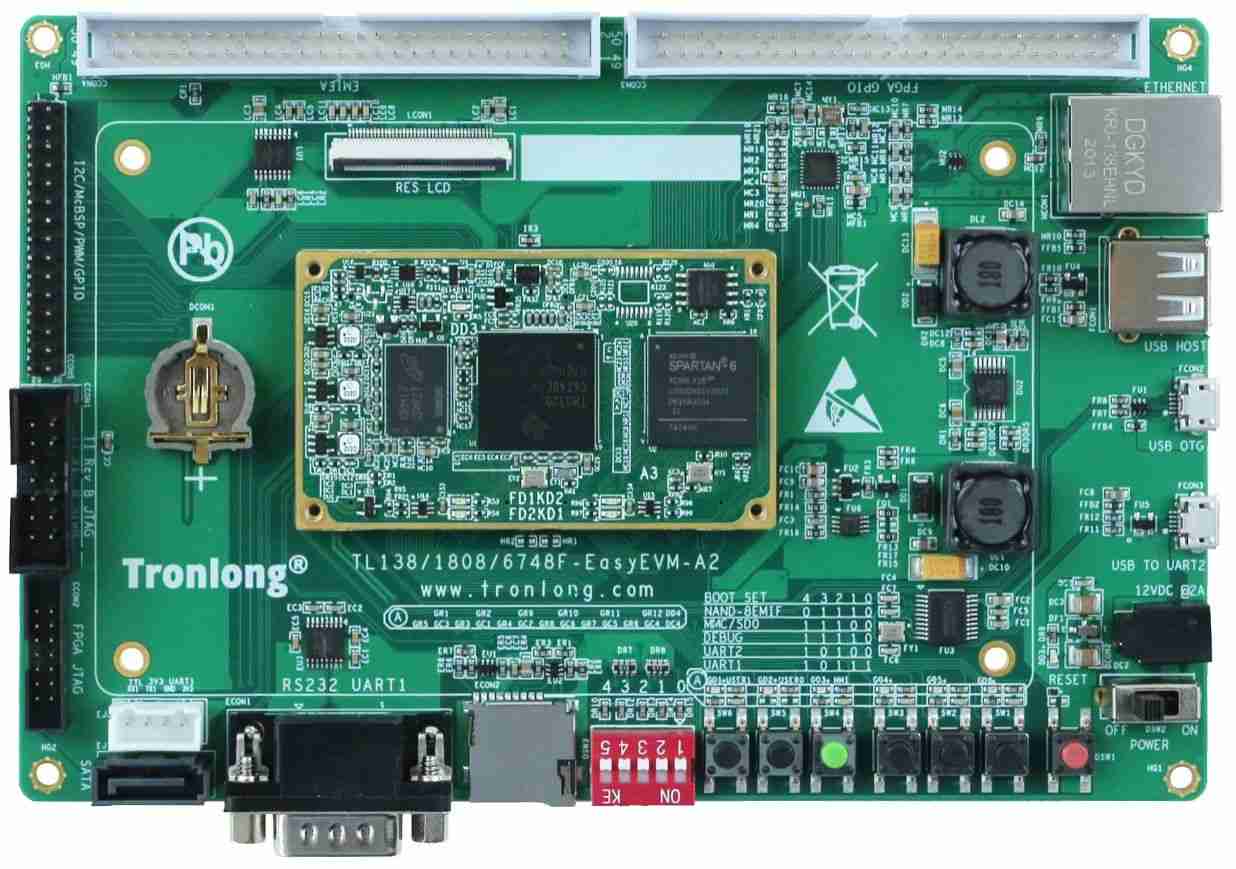

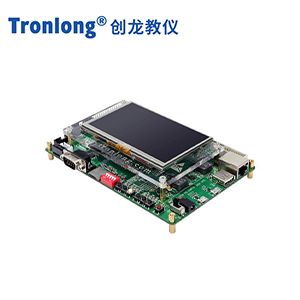

TL6748F-EasyEVM开发板正面图1

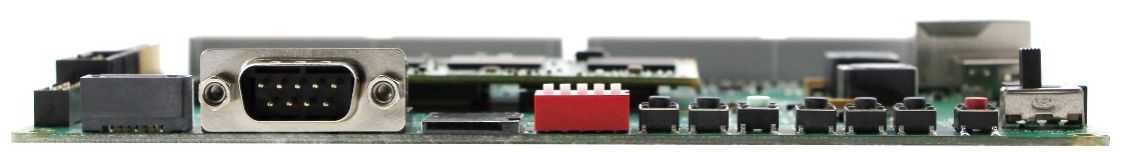

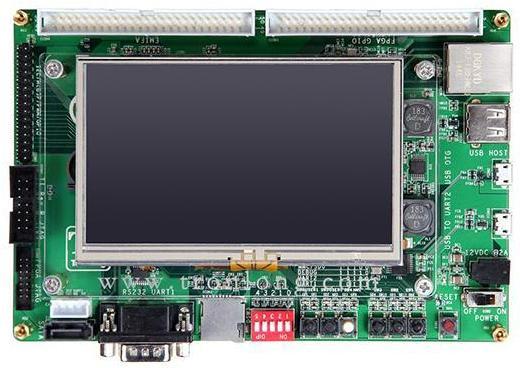

TL6748F-EasyEVM开发板正面图2

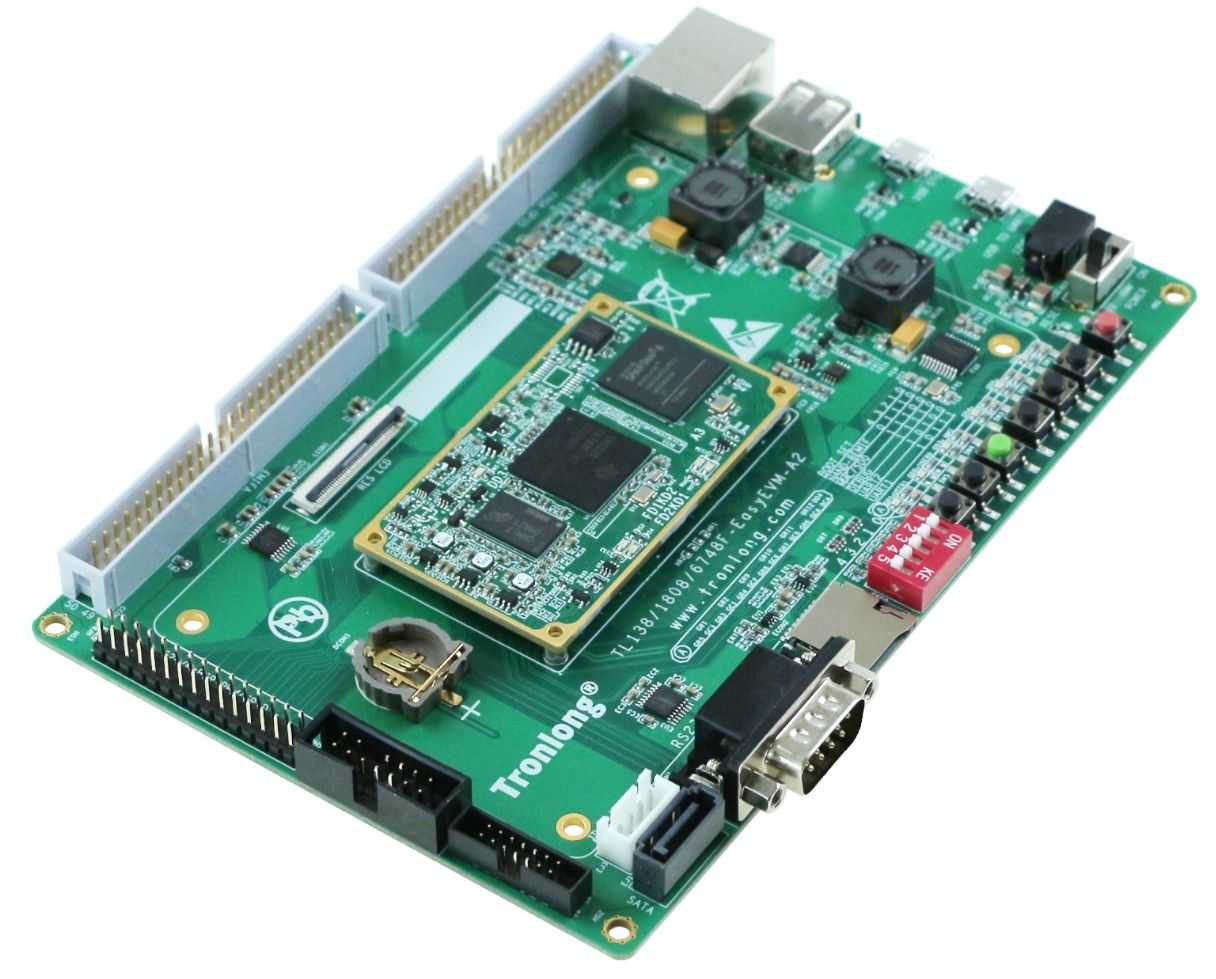

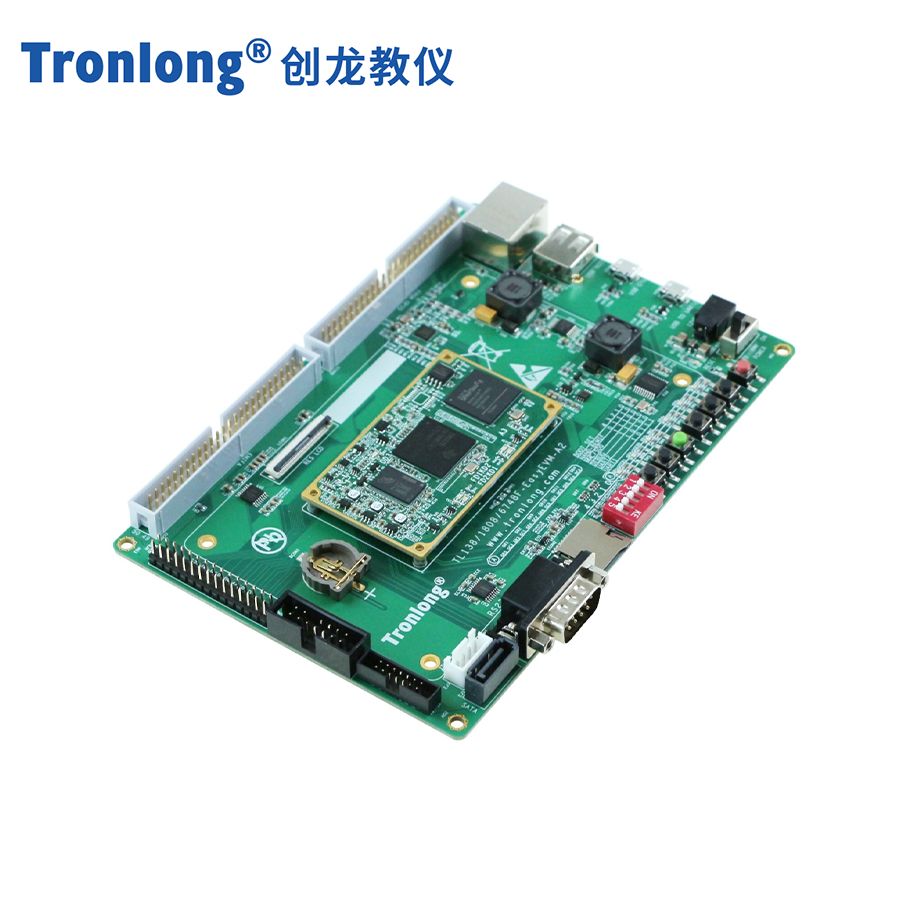

TL6748F-EasyEVM开发板斜视图

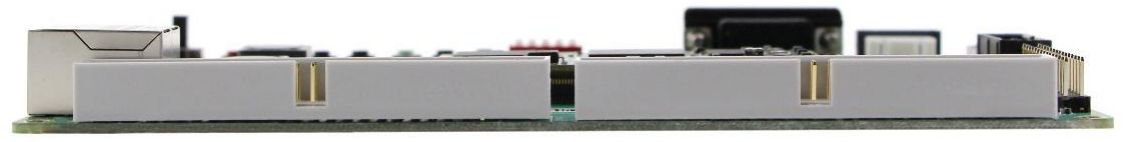

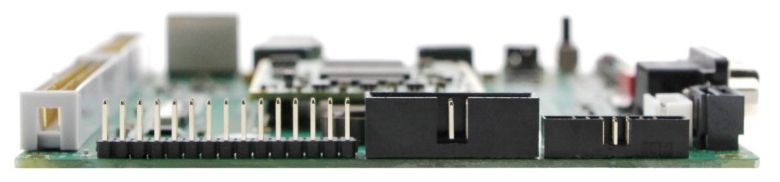

TL6748F-EasyEVM开发板侧视图1

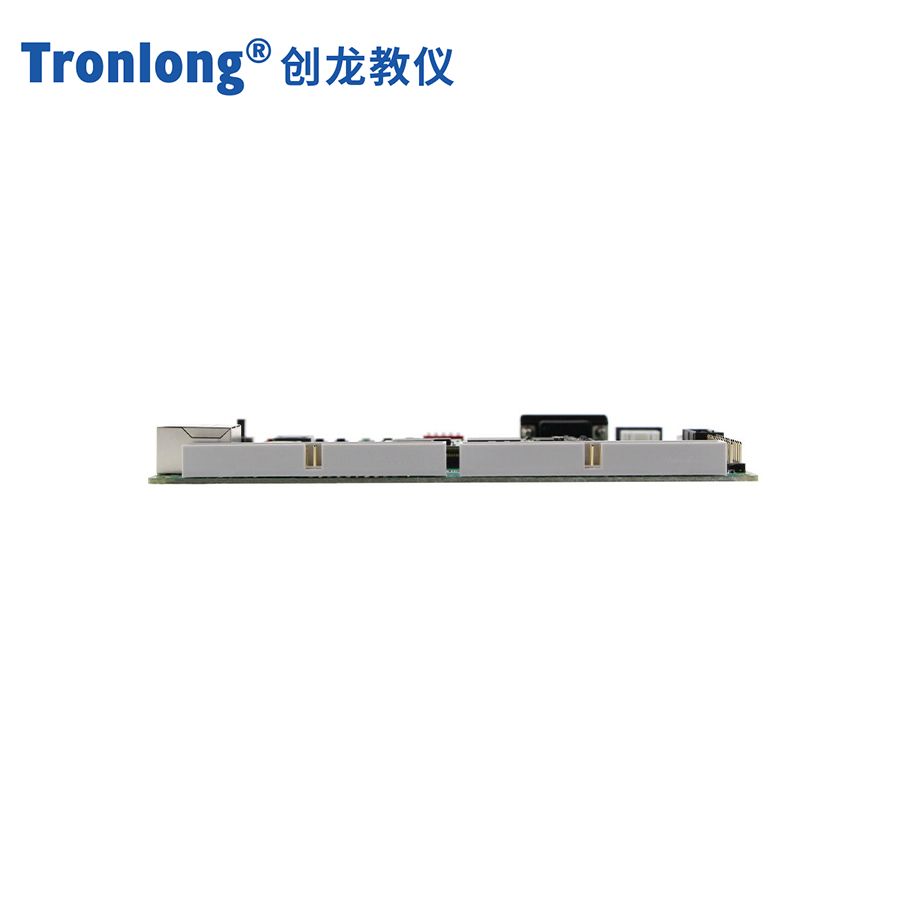

TL6748F-EasyEVM开发板侧视图2

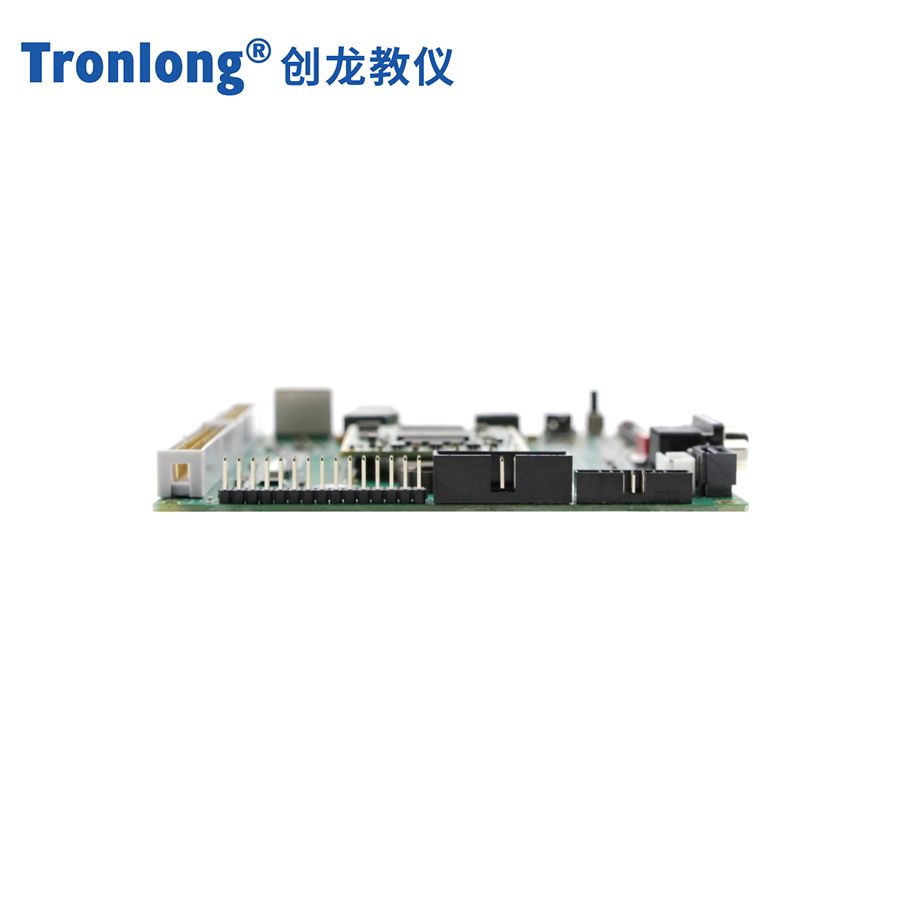

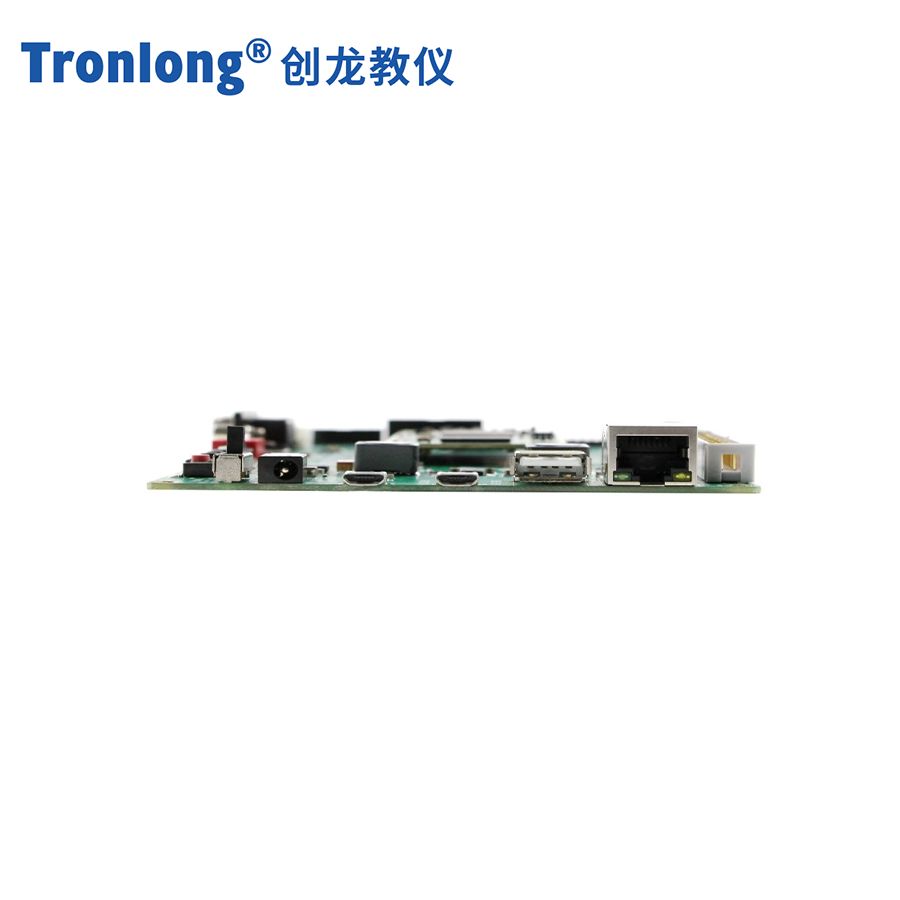

TL6748F-EasyEVM开发板侧视图3

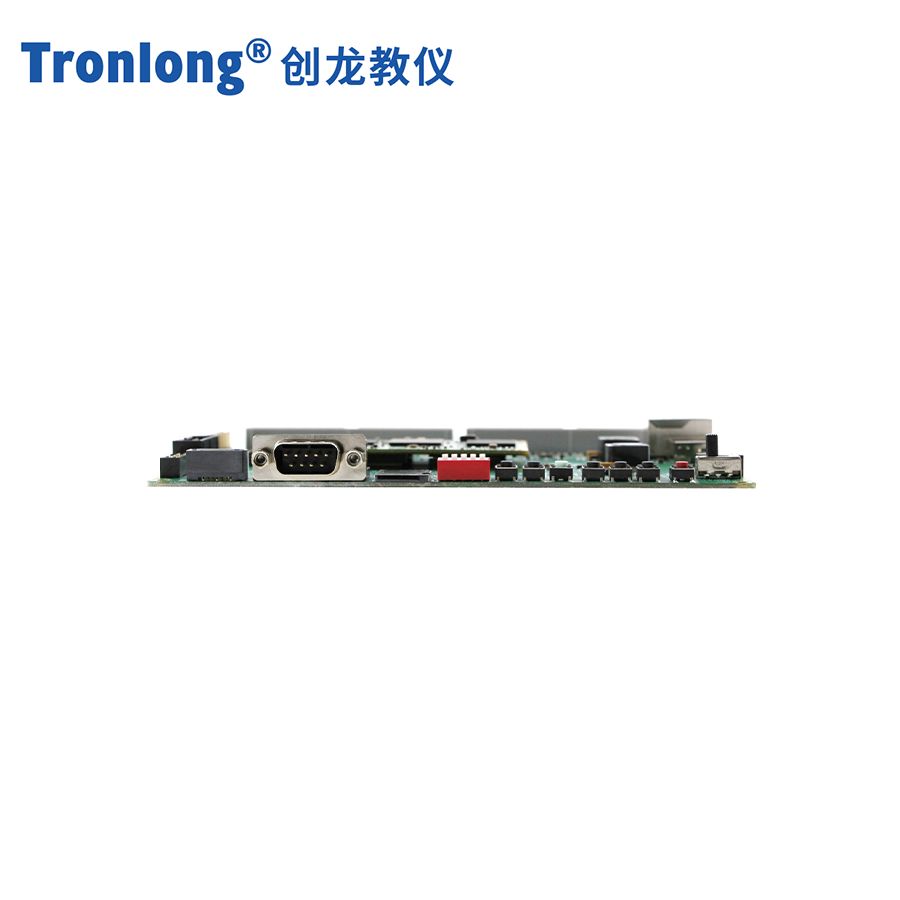

TL6748F-EasyEVM开发板侧视图4

典型应用领域

· 运动控制

· 电力设备

· 仪器仪表

· 医疗设备

· 通信探测

· 惯性导航

软硬件参数

硬件框图

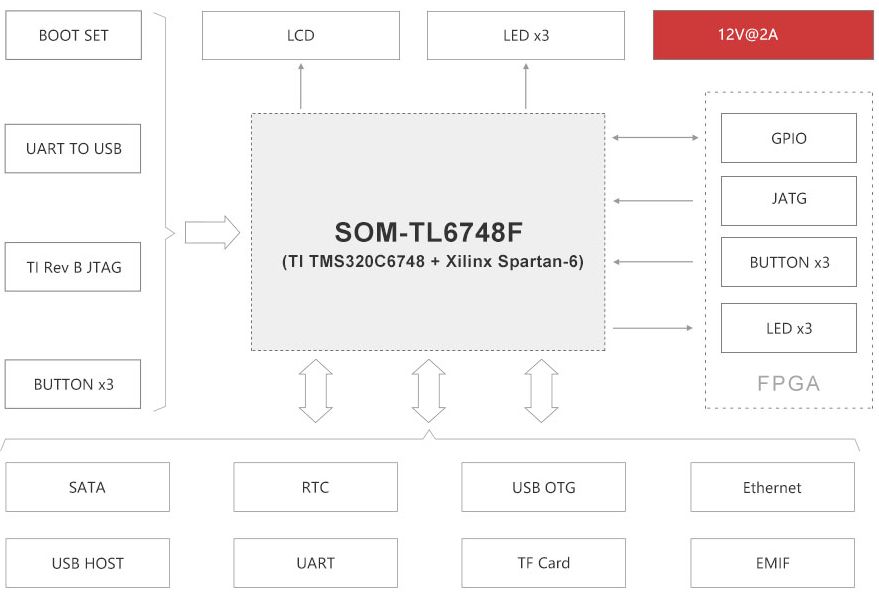

TL6748F-EasyEVM开发板硬件框图

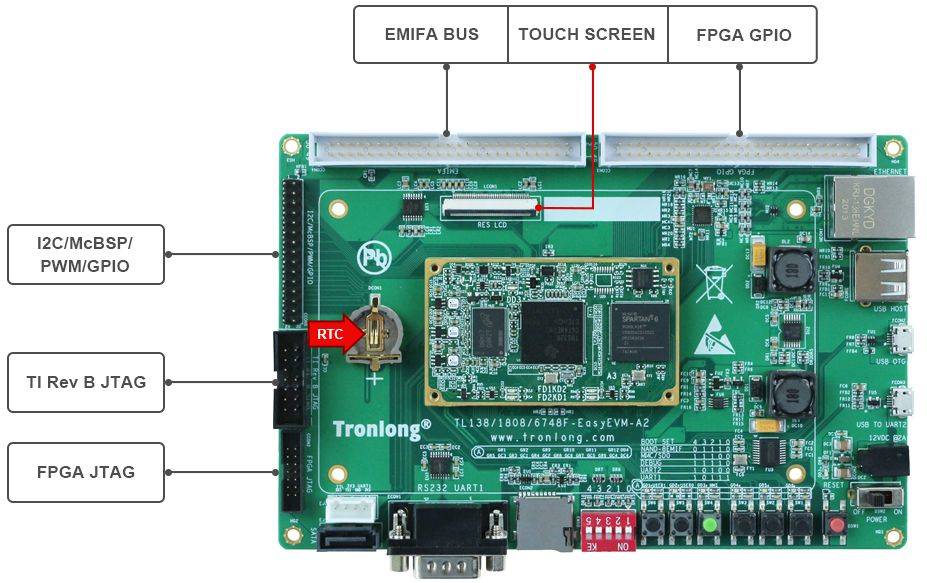

TL6748F-EasyEVM开发板硬件资源图解1

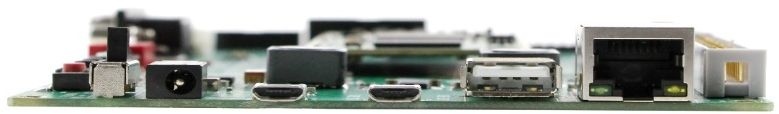

TL6748F-EasyEVM开发板硬件资源图解2

硬件参数

- DSP端硬件参数 -

CPU	CPU型号：TI C6000 DSP TMS320C6748
	1x DSP C674x，主频456MHz，支持浮点运算
	1x PRU-ICSS，含2个PRU(Programmable Real-time Unit)核心
ROM	128/512MByte NAND FLASH
RAM	128/256MByte DDR2
B2B Connector	2x 80pin公座B2B连接器，2x 80pin母座B2B连接器，间距0.5mm，共320pin
LED	2x电源指示灯（核心板1个，底板1个）
LED	5x用户可编程指示灯（核心板2个，底板3个）
KEY	1x系统复位按键
	2x用户输入按键
	1x非屏蔽中断按键
LCD	1x LCD RES电阻触摸屏接口，40pin FFC连接器，间距0.5mm
SD	1x Micro SD接口
RTC	1x RTC座，适配纽扣电池CR1220（3V不可充）
SATA	1x 7pin SATA硬盘接口
Ethernet	1x MII，RJ45接口，10/100M自适应
USB	1x USB 2.0 OTG接口
USB	1x USB 1.1 HOST接口
UART	1x Debug UART，UART2，Micro USB接口
UART	1x RS232 UART，UART1，DB9接口，并引出4线TTL排针(TXD、RXD、3V3、GND)
IO	1x IDC3简易牛角座，2x 25pin规格，间距2.54mm，EMIFA拓展信号
IO	1x排针接口，2x 15pin规格，间距2.54mm，含I2C、McBSP、PWM、FPGA差分IO等拓展信号
JTAG	1x 14pin TI Rev B JTAG接口，间距2.54mm
BOOT SET	1x 5bit启动方式选择拨码开关
SWITCH	1x电源拨动开关
POWER	1x 12V2A直流输入DC-417电源接口，可适配外径4.4mm、内径1.65mm电源插头

备注：B2B、电源、指示灯等部分硬件资源，DSP与FPGA共用。

- FPGA端硬件参数 -

FPGA	Xilinx Spartan-6 XC6SLX16/XC6SLX45-2CSG324I
ROM	64Mbit SPI FLASH
LED	5x用户可编程指示灯（核心板2个，底板3个）
KEY	2x用户输入按键
IO	1x IDC3简易牛角座，2x 25pin规格，间距2.54mm
JTAG	1x 14pin JTAG接口，间距2.0mm

软件参数

DSP端软件支持	裸机，SYS/BIOS
CCS版本号	CCS5.5
ISE版本号	ISE14.7

开发资料

提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片Datasheet，缩短硬件设计周期；

提供丰富的Demo程序；

提供完整的平台开发包、入门教程，节省软件整理时间，上手容易；

提供丰富的入门教程、开发案例，含DSP与FPGA通信案例。

开发案例主要包括：

· SYS/BIOS开发案例

· StarterWare裸机开发案例

· FPGA开发案例

· PRU开发案例

· uPP、EMIFA通信开发案例

· DSP算法开发案例

电气特性

工作环境

环境参数	最小值	典型值	最大值
核心板工作温度	-40°C	/	85°C
核心板工作电压	/	3.3V	/
开发板工作电压	/	12.0V	/

功耗测试

类别	工作状态	电压典型值	电流典型值	功耗典型值
核心板	状态1	3.3V	0.20A	0.66W
核心板	状态2	3.3V	0.25A	0.82W
开发板	状态1	12.0V	0.10A	1.20W
开发板	状态2	12.0V	0.11A	1.32W

备注：功耗测试数据与具体应用场景有关，仅供参考。

状态1：开发板不接入外接模块，系统启动后，DSP端运行LED测试程序，FPGA端运行LED测试程序。

状态2：开发板不接入外接模块，系统启动后，DSP端加载运行FFT算法程序，C674x核心的资源使用率约为100%。FPGA端运行EMIFA测试程

序，电源估算功率为0.022W，资源利用率如下所示。

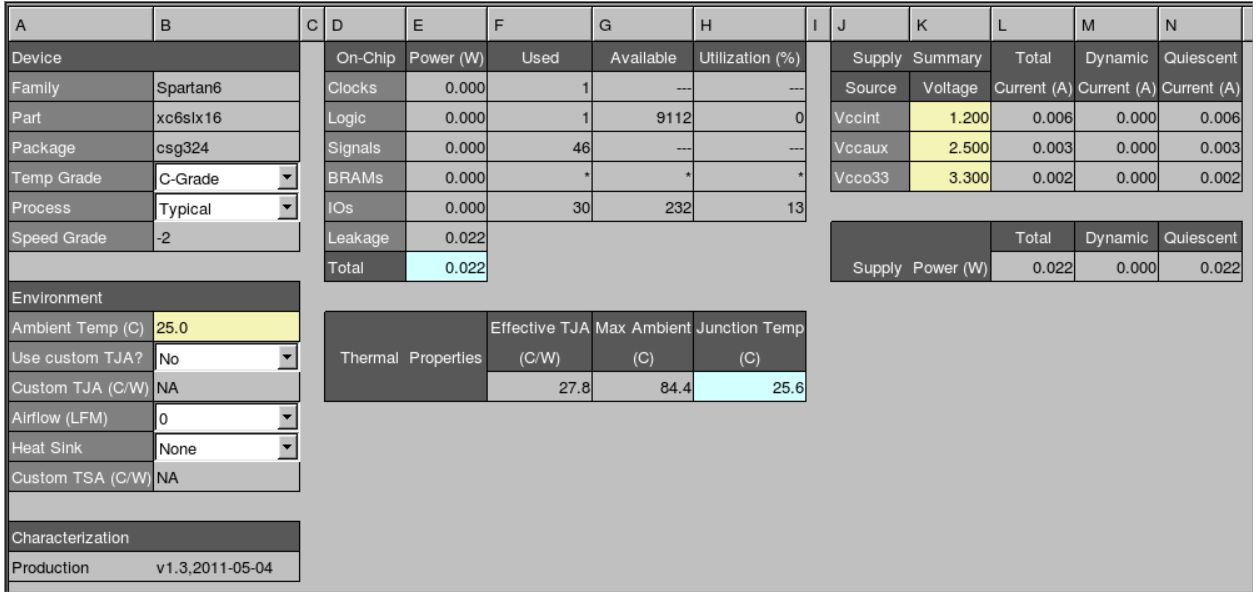

TL6748F-EasyEVM开发板功耗测试

产品机械尺寸

	核心板	开发板底板
PCB尺寸	38.6mm*66mm	110mm*165mm
PCB层数	8层	4层
PCB板厚	1.6mm	1.6mm
安装孔数量	4个	4个

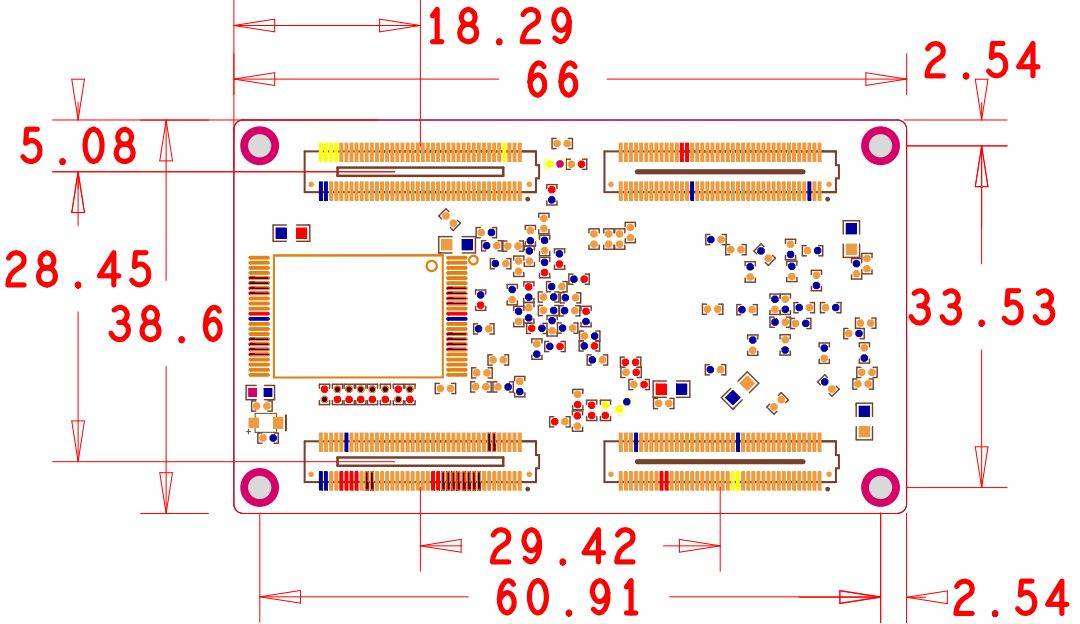

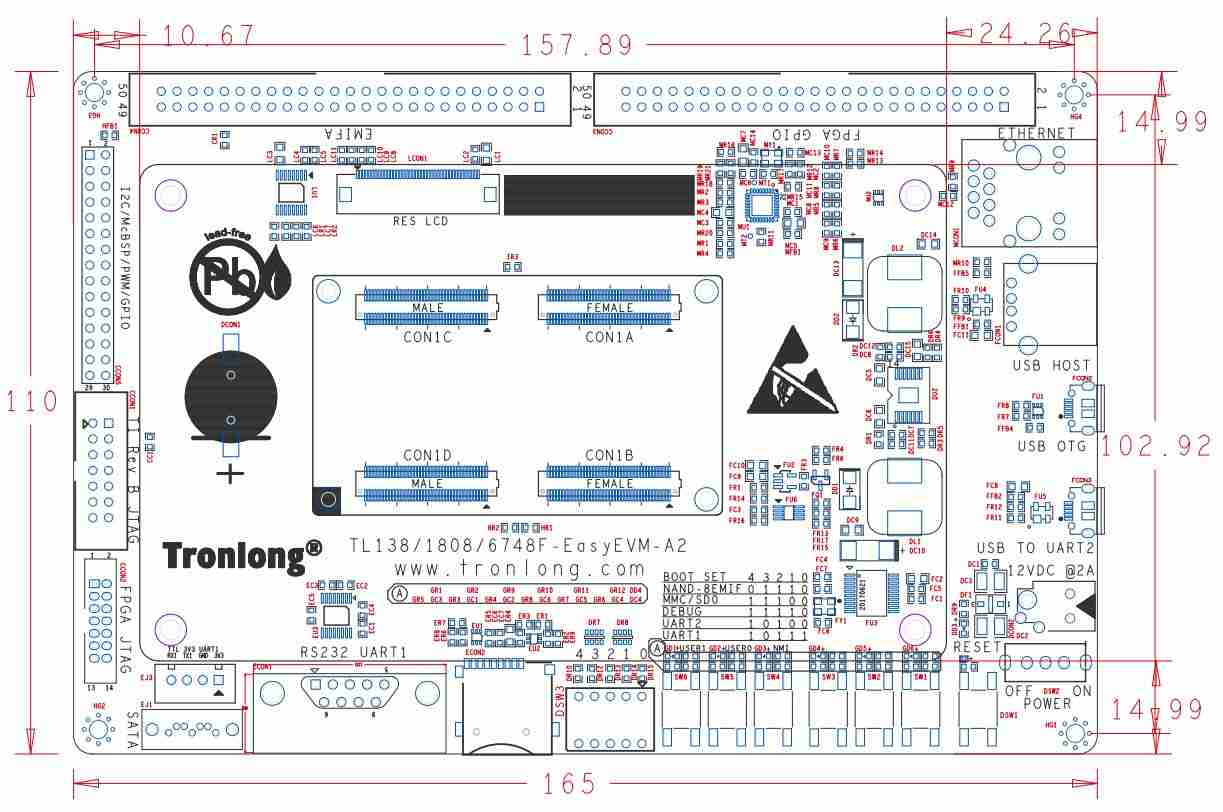

TL6748F-EasyEVM核心板机械尺寸图

TL6748F-EasyEVM开发板底板机械尺寸图

产品订购型号

型号	DSP/FPGA	DSP 主频	NAND FLASH	DDR2	加密版
TL6748F-EasyEVM-A2-4-1GN1GD2S16-I-A3	TMS320C6748/XC6SLX16	456MHz	128MByte	128MByte	否
TL6748F-EasyEVM-A2-4-1GN1GD2S16-E-I-A3	TMS320C6748/XC6SLX16	456MHz	128MByte	128MByte	是
TL6748F-EasyEVM-A2-4-4GN2GD2S45-I-A3	TMS320C6748/XC6SLX45	456MHz	512MByte	256MByte	否

备注：标配为TL6748F-EasyEVM-A2-4-1GN1GD2S16-I-A3，其他型号请与相关销售人员联系。

型号参数解释

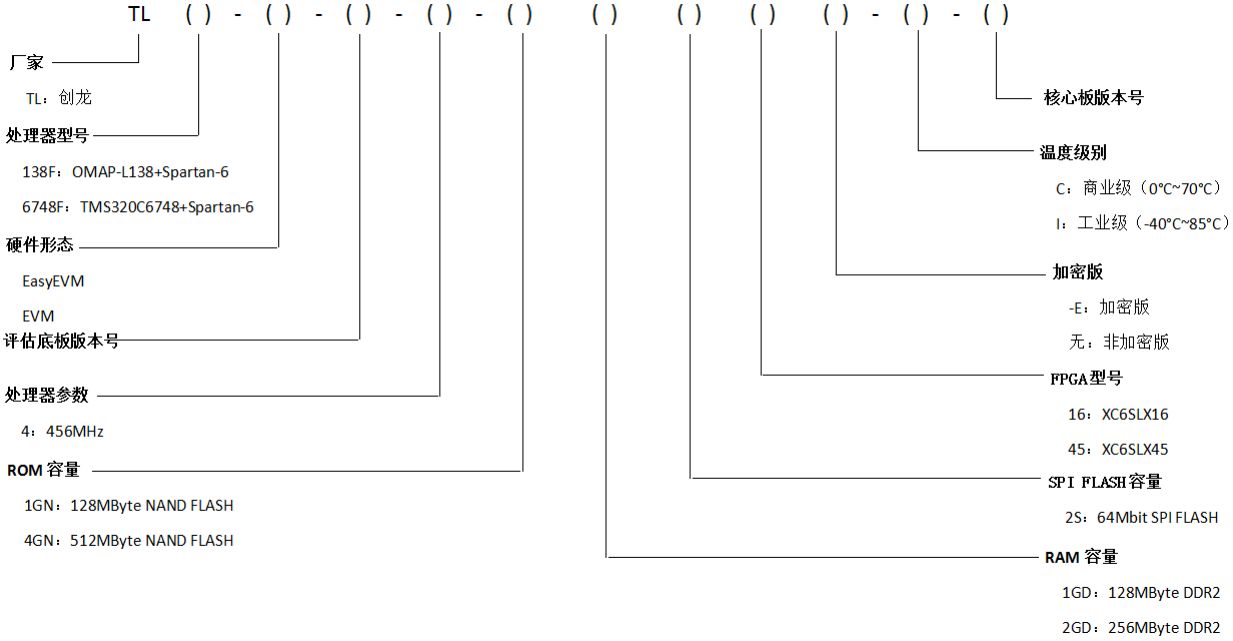

TL6748F-EasyEVM开发板型号参数解释

开发板套件清单

名称	数量	备注
TL6748F-EasyEVM开发板	1个	/
12V2A电源适配器	1个	赠品
资料光盘/U盘	1套	赠品
4.3英寸LCD显示屏	1个	赠品
Micro SD卡	1个	赠品
读卡器	1个	赠品
直连网线	1条	赠品
Micro USB线	1条	赠品
Micro OTG转接头	1条	赠品
