开发板简介

创龙教仪TL437x-EVM是一款基于TI Sitara系列AM4376/AM4379 ARM Cortex-A9高性能低功耗处理器设计的开发板，由核心板与评估底板组成；

核心板经过专业的PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境；

开发板接口资源丰富，引出双路千兆网口、双路CAMERA、双路CAN、HDMI、GPMC等接口，支持电容触摸屏与电阻触摸屏，方便用户快速进行产品方案评估与技术预研。

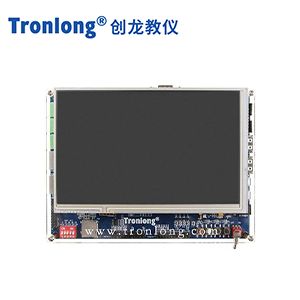

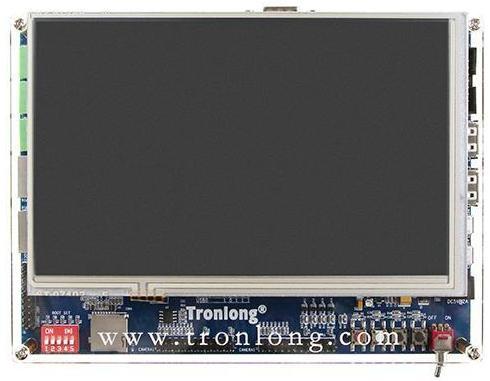

TL437x-EVM开发板正面图1

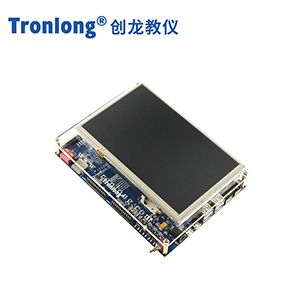

TL437x-EVM开发板正面图2

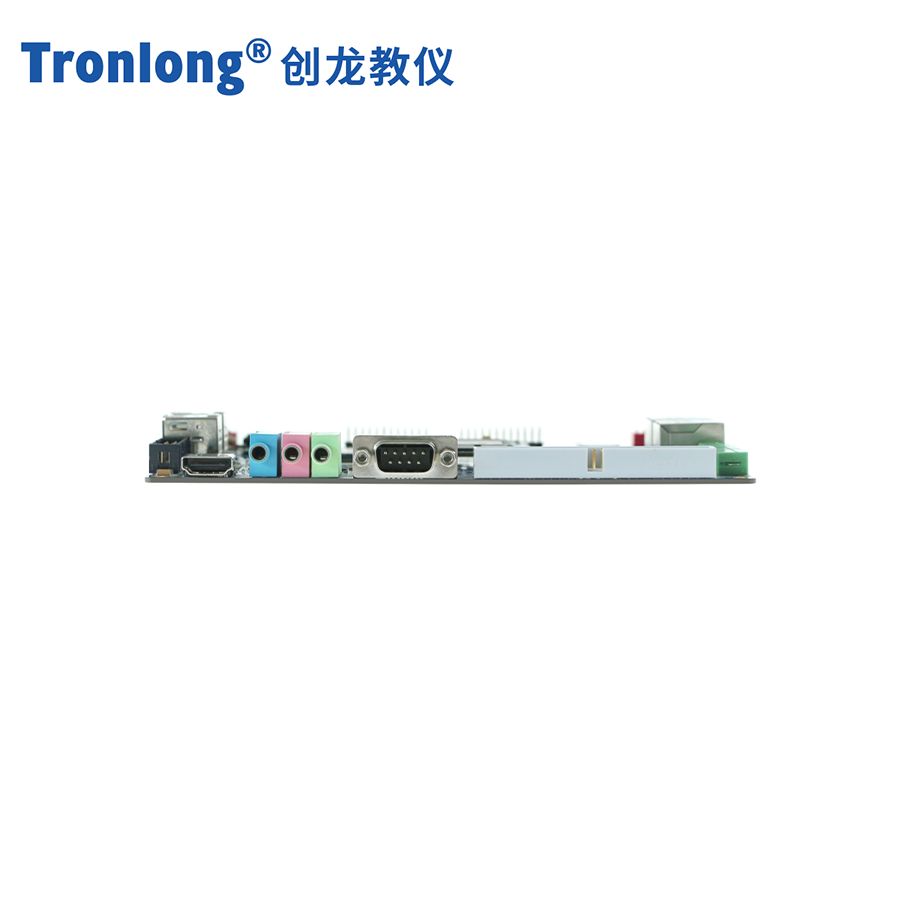

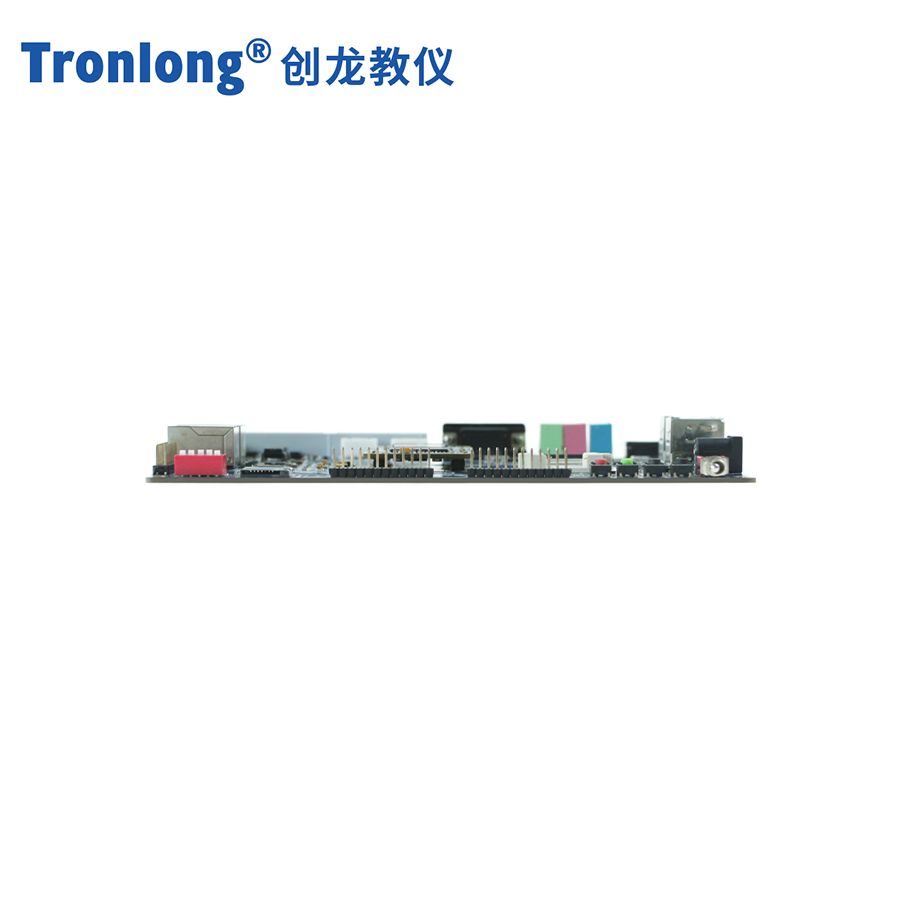

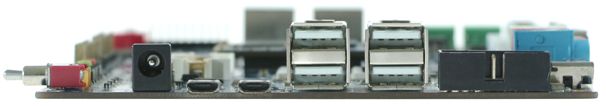

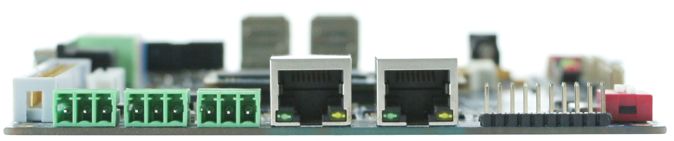

TL437x-EVM开发板侧视图1

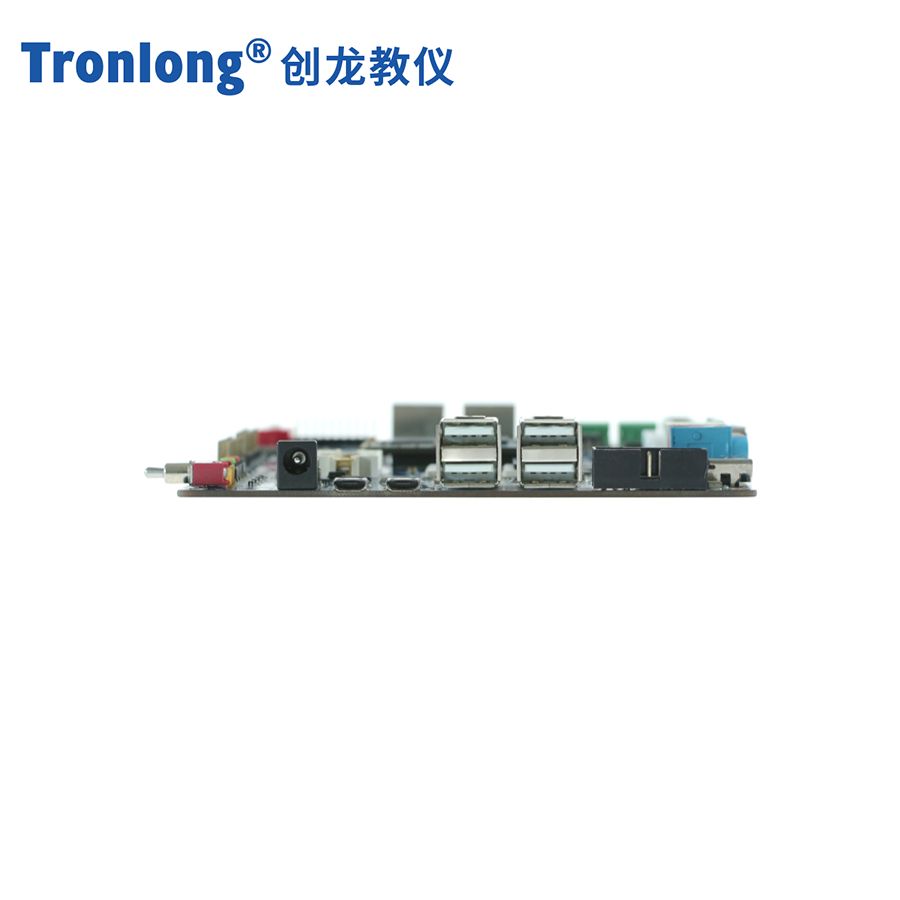

TL437x-EVM开发板侧视图2

TL437x-EVM开发板侧视图3

TL437x-EVM开发板侧视图4

典型应用领域

· 通讯管理

· 数据采集

· 人机交互

· 运动控制

· 智能电力

软硬件参数

硬件框图

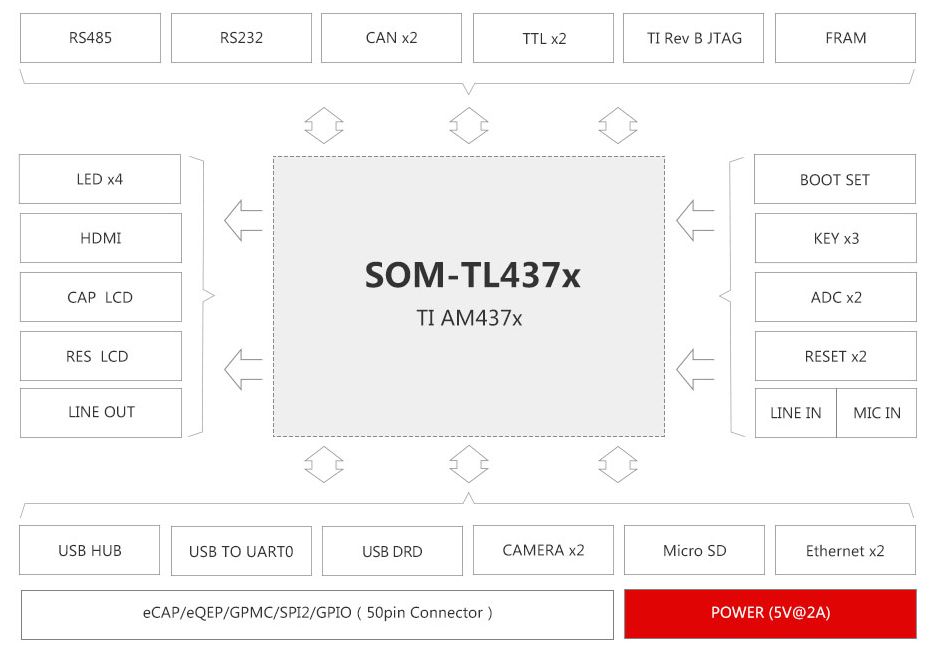

TL437x-EVM评估板硬件框图

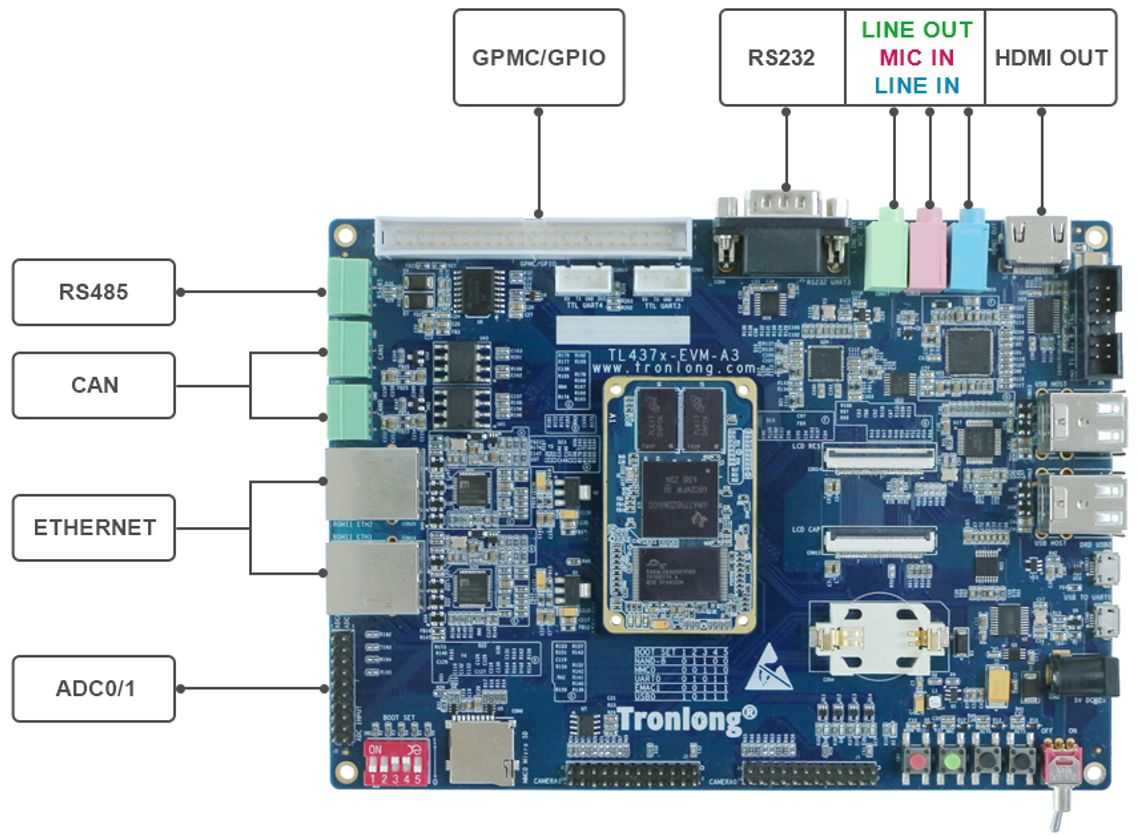

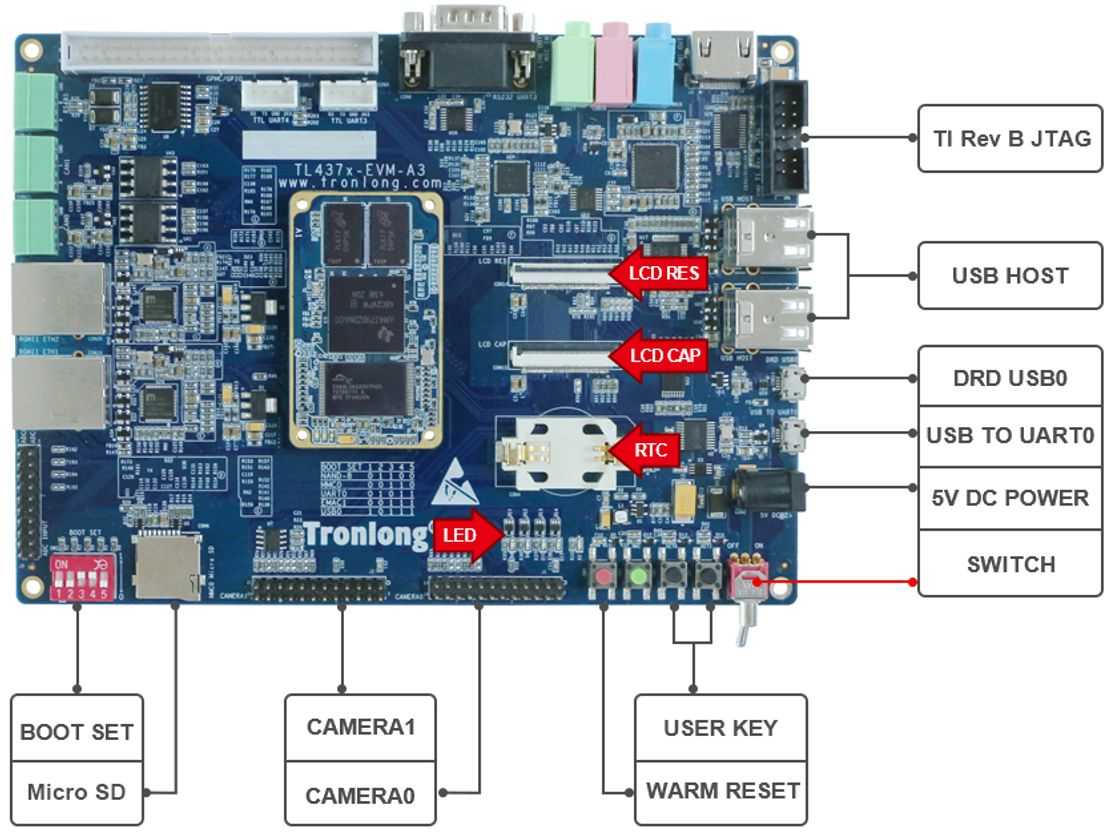

TL437x-EVM评估板硬件资源图解1

TL437x-EVM评估板硬件资源图解2

硬件参数

CPU	CPU：TI Sitara AM4376/AM4379
	ARM Cortex-A9，主频1GHz
	2x PRU-ICSS，每个PRU-ICSS子系统含2个PRU(Programmable Real-time Unit)核心，共4个PRU核心
	1x SGX530 3D图形加速器（仅限AM4379）
ROM	512M/1GByte NAND FLASH
ROM	4Kbit FM24CL04B-GTR FRAM
RAM	512M/1GByte DDR3
B2B Connector	2x 60pin公座B2B连接器，2x 60pin母座B2B连接器，共240pin，间距0.5mm，合高4.0mm
LED	2x 电源指示灯（核心板1个，评估底板1个）
LED	6x 用户可编程指示灯（核心板2个，评估底板4个）
KEY	1x 系统复位按键
	1x 非屏蔽中断按键
	2x 用户输入按键
SD	1x Micro SD接口
RTC	1x RTC座，适配纽扣电池ML2032（3V可充）
ADC	2x 8-ch 12-Bit ADC，867K Samples Per Second，2x 10pin排针方式，间距2.54mm，电压输入范围一般为0~1.8V
CAMERA	2x CAMERA，2x 12pin排针方式，间距2.54mm
AUDIO	1x 3.5mm LINE IN接口
	1x 3.5mm MIC IN接口
	1x 3.5mm LINE OUT接口
DISPLAY	1x HDMI OUT接口
	1x LCD CAP电容触摸屏接口，40pin FFC连接器，间距0.5mm
	1x LCD RES电阻触摸屏接口，40pin FFC连接器，间距0.5mm
USB	1x USB 2.0 DRD(Dual-Role-Device - Host or Device)，Micro USB接口
USB	4x USB 2.0 HOST接口
UART	1x Debug UART，UART0，Micro USB接口
	1x RS232 UART，UART3，DB9接口，提供4pin电平测试端口
	1x RS485 UART，UART4，3pin 3.81mm绿色端子方式，提供4pin电平测试端口
Ethernet	2x RGMII，RJ45接口，10/100/1000M自适应
CAN	2x CAN，3pin 3.81mm绿色端子方式
IO	1x IDC3简易牛角座，2x 25pin规格，间距2.54mm，包含GPMC、GPIO等拓展信号
JTAG	1x 14pin TI Rev B JTAG接口，间距2.54mm
BOOT SET	1x 5bit启动方式选择拨码开关
SWITCH	1x电源摆动开关
POWER	1x 5V2A直流输入DC-005电源接口，可适配外径5.5mm、内径2.1mm电源插头

软件参数

ARM端软件支持	裸机，Linux-4.9.65，Linux-RT-4.9.65
CCS版本号	CCS7.4
图形界面开发工具	Qt
软件开发套件提供	Processor-SDK Linux-RT
驱动支持	NAND FLASH	DDR3
	SPI FLASH	I2C FRAM
	MMC/SD	ADC
	USB 2.0	CMOS Sensor OV2659
	LED	KEY
	RS232	RS485
	AUDIO TLV320AIC3106	Ethernet KSZ9031 RGMII
	CAN	7in Touch Screen LCD(Cap)
	4.3in Touch Screen LCD(Res)	7in Touch Screen LCD(Res)
	HDMI OUTPUT SIL9022ACNU	RTC
	USB Mouse	USB GPS
	USB CAMERA	USB WIFI
	USB 4G

开发资料

提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片Datasheet，缩短硬件设计周期；

提供系统固化镜像、内核驱动源码、文件系统源码，以及丰富的Demo程序；

提供完整的平台开发包、入门教程，节省软件整理时间，上手容易；

开发案例主要包括：

· 裸机开发案例

· Linux应用开发案例

· Linux-RT应用开发案例

· Qt开发案例

· 4G/WIFI开发案例

· Acontis EtherCAT主站开发案例

· IgH EtherCAT主站开发案例

· PRU电机控制开发案例

· Docker容器技术演示案例

电气特性

工作环境

环境参数	最小值	典型值	最大值
核心板工作温度	-40°C	/	85°C
核心板工作电压	/	5.0V	/
评估板工作电压	/	5.0V	/

功耗测试

类别	工作状态	电压典型值	电流典型值	功耗典型值
核心板	状态1	5.0V	0.23A	1.15W
核心板	状态2	5.0V	0.38A	1.90W
评估板	状态1	5.0V	0.51A	2.55W
评估板	状态2	5.0V	0.66A	3.30W

备注：功耗测试数据与具体应用场景有关，测试数据仅供参考。

状态1：系统启动，评估板不接入外接模块，不执行额外应用程序；

状态2：系统启动，评估板不接入外接模块，运行DDR压力读写测试程序，ARM Cortex-A9核心的资源使用率约为100%。

机械尺寸

	核心板	评估底板
PCB尺寸	35mm*58mm	130mm*180mm
PCB层数	8层	4层
PCB板厚	1.6mm	1.6mm
安装孔数量	4个	4个

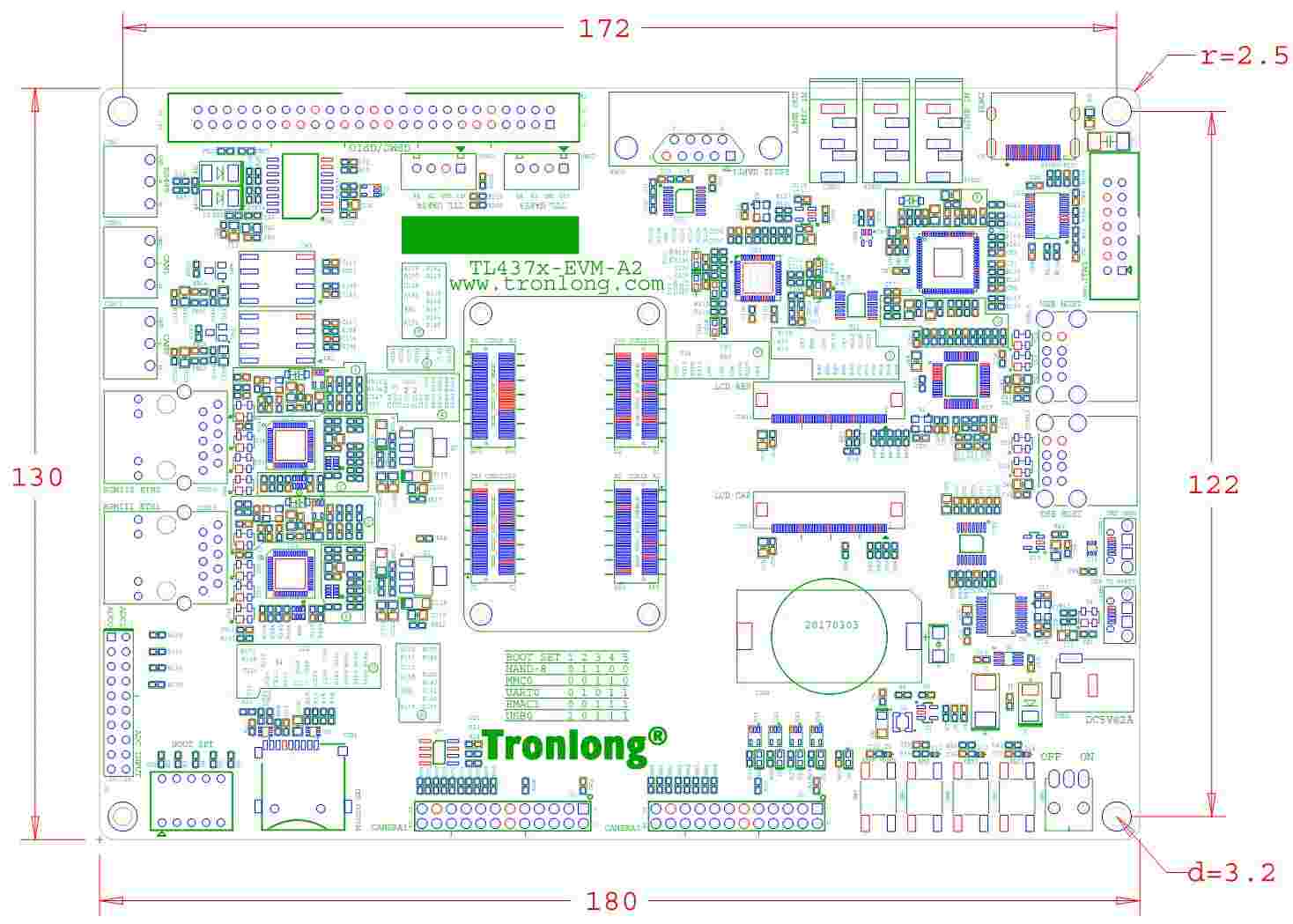

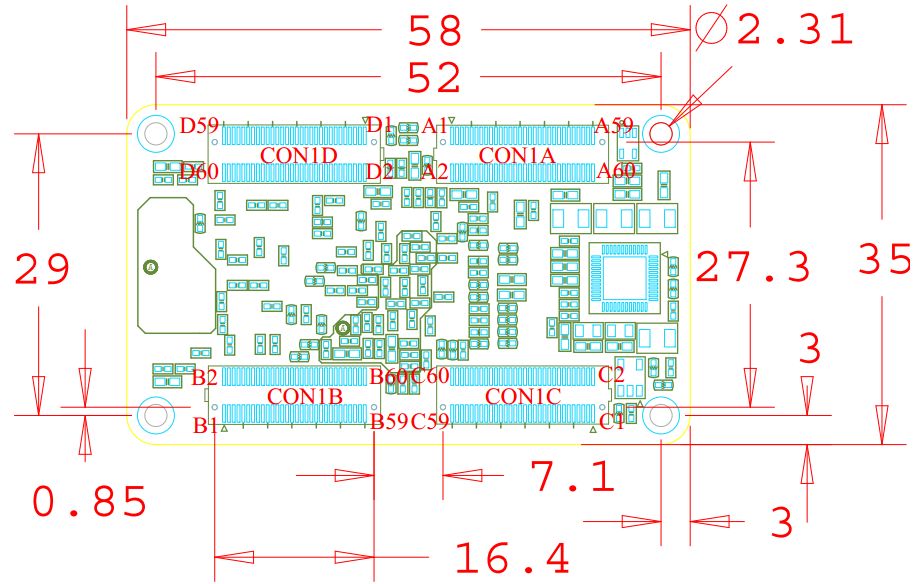

TL437x-EVM评估板机械尺寸图

TL437x-EVM评估板底板机械尺寸图

产品订购型号

型号	ARM	ARM主频	NAND FLASH	DDR3
TL4376-EVM-A3-1000-4GN4GD-I-A1	AM4376	1GHz	512MByte	512MByte
TL4376-EVM-A3-1000-8GN8GD-I-A1	AM4376	1GHz	1G Byte	1GByte
TL4379-EVM-A3-1000-4GN4GD-I-A1	AM4379	1GHz	512MByte	512MByte
TL4379-EVM-A3-1000-8GN8GD-I-A1	AM4379	1GHz	1G Byte	1GByte

备注：标配为TL4376-EVM-A3-1000-4GN4GD-I-A1，其他型号请与相关销售人员联系。

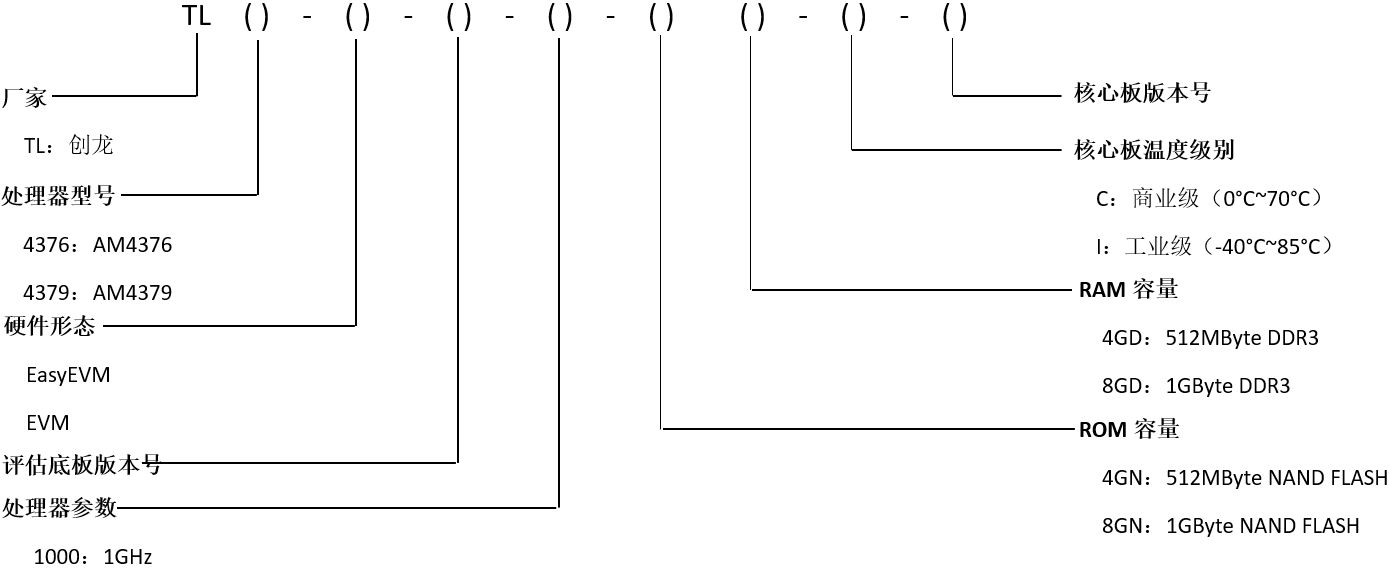

型号参数解释

TL437x-EVM评估板型号参数解释

开发板套件清单

名称	数量	备注
TL437x-EVM评估板	1个	/
5V2A电源适配器	1个	赠品
资料光盘/U盘	1套	赠品
Micro SD系统卡	1个	赠品
读卡器	1个	赠品
Micro USB线	1条	赠品
直连网线	1根	赠品
Micro OTG转接头	1个	赠品
HDMI线	1根	赠品
