DSP+ARM 嵌入式开发板：TL138-EasyEVM
产品系列：C6000，Cortex-A9
匹配课程：《DSP技术与应用》，《ARM技术与应用》
处理器架构：DSP，ARM
开发板简介
典型应用领域
软硬件参数
开发资料
电气特性
机械尺寸
产品订购型号
开发板套件清单
技术支持
增值服务
开发板简介
创龙教仪TL138-EasyEVM是一款基于TI OMAP-L138定点/浮点DSP C674x + ARM9处理器设计的开发板，由核心板和底板组成；
核心板经过专业的PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境；
开发板接口资源丰富，引出uPP、SATA、USB、SPI、I2C、UART等接口，方便用户快速进行产品方案评估与技术预研。
TL138-EasyEVm开发板正面图

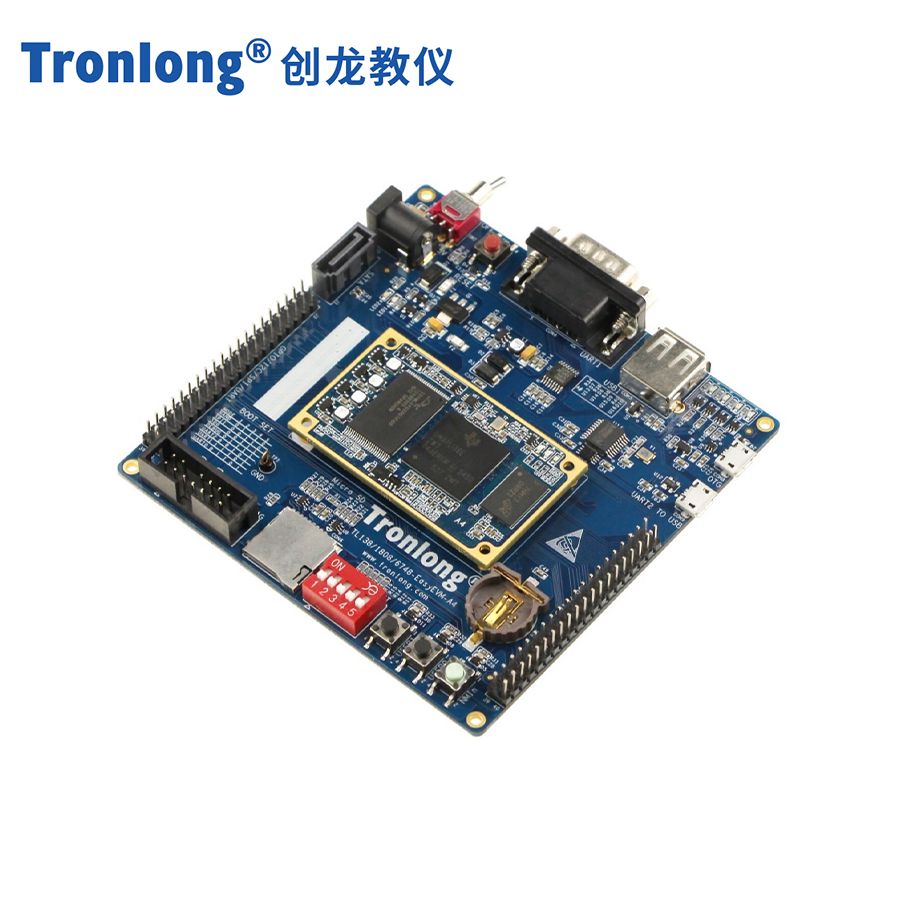

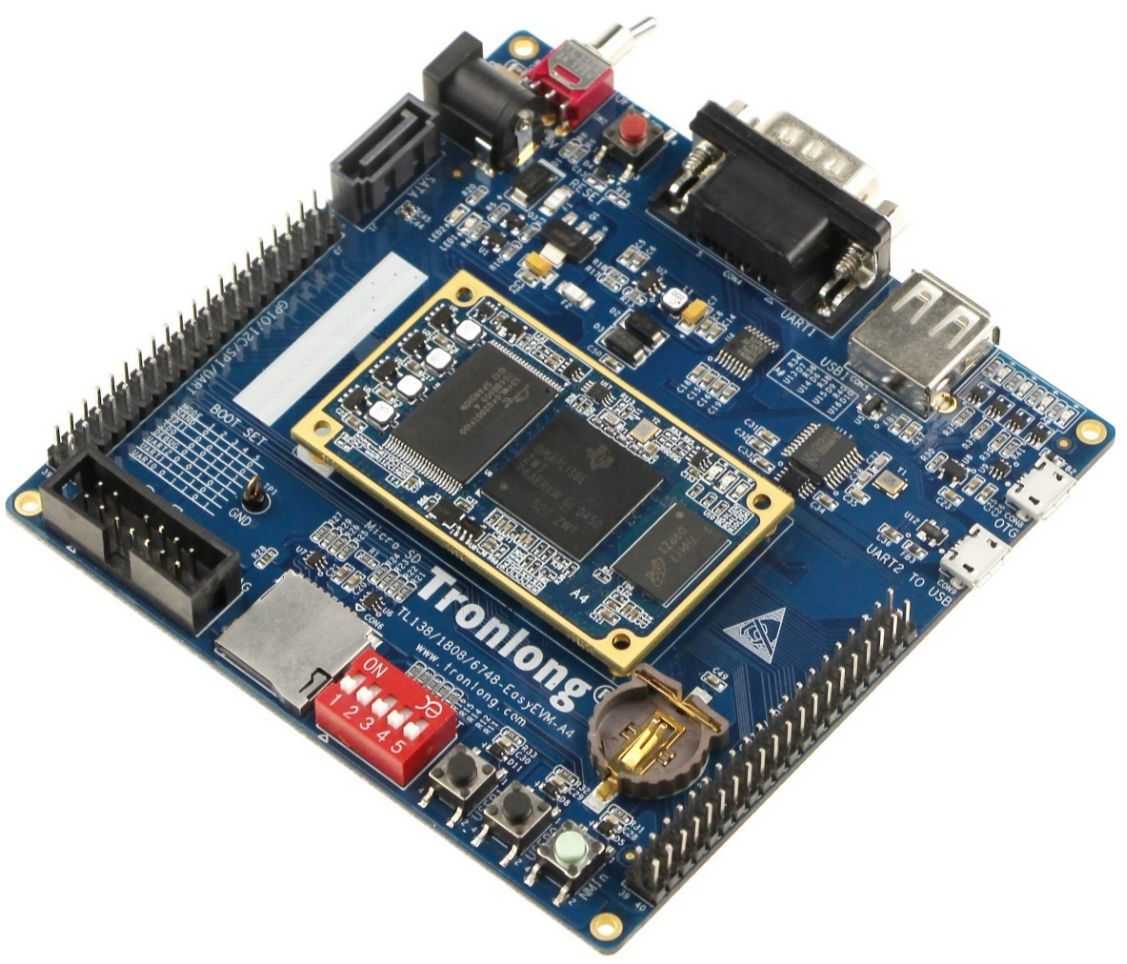

TL138-EasyEVm开发板斜视图

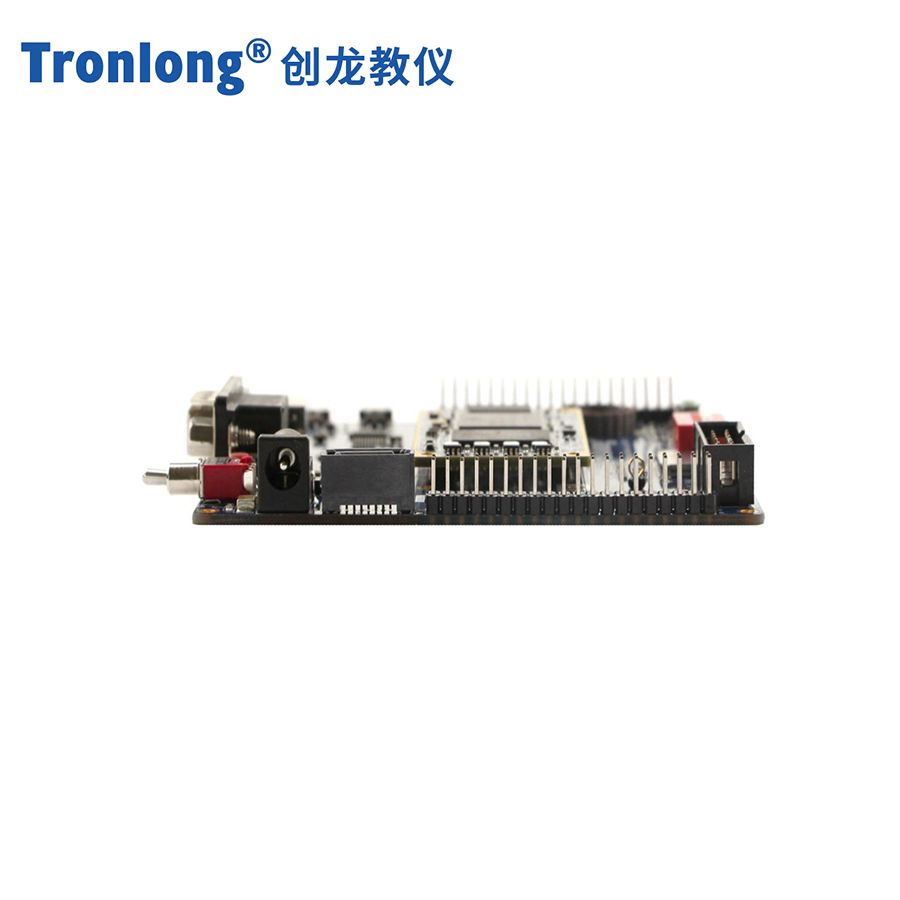

TL138-EasyEVM开发板侧视图1

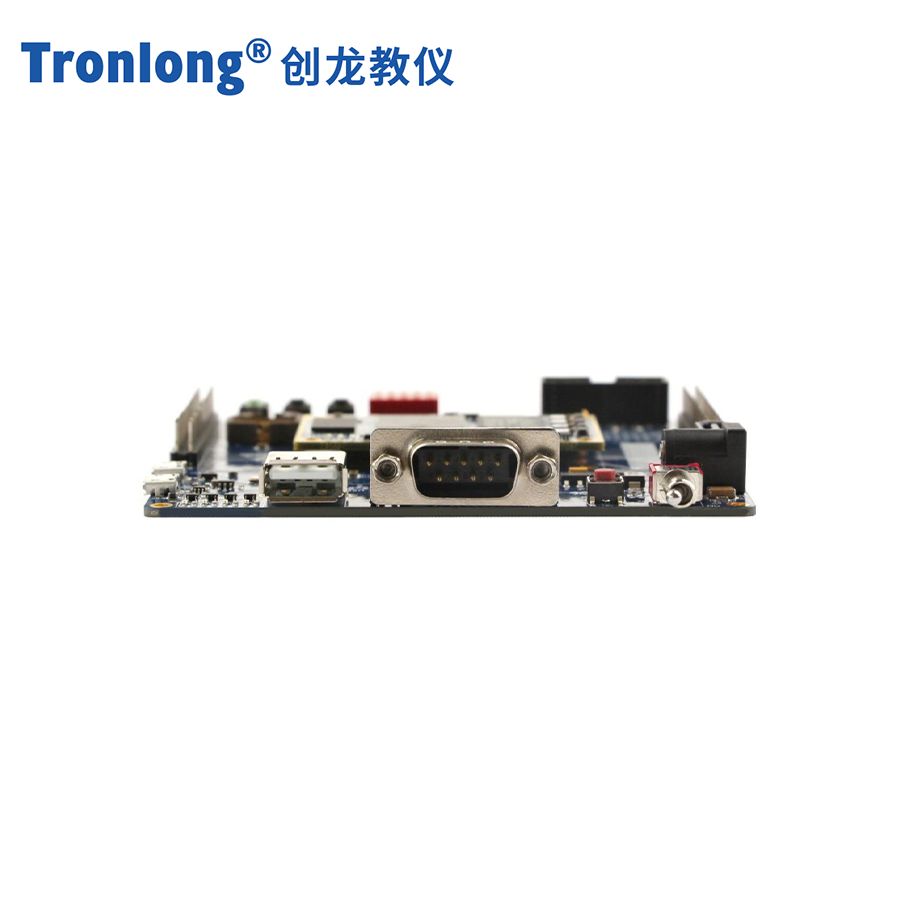

TL138-EasyEVM开发板侧视图2

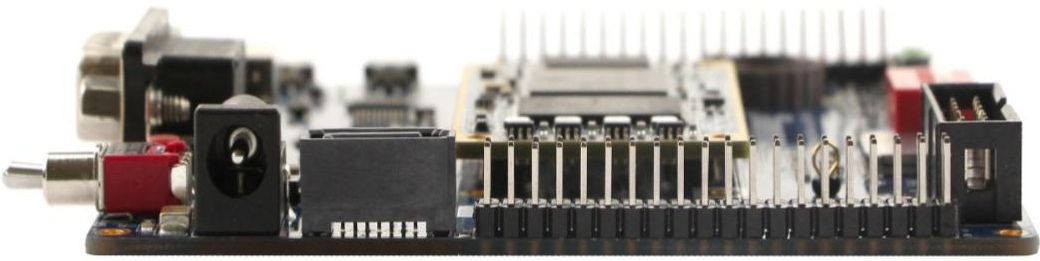

TL138-EasyEVM开发板侧视图3

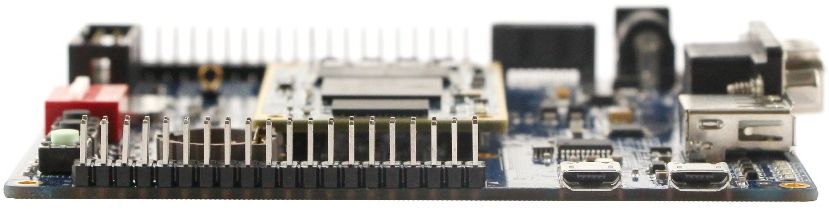

TL138-EasyEVM开发板侧视图4
典型应用领域
· 运动控制
· 电力设备
· 仪器仪表
· 医疗设备
· 通信探测
· 惯性导航
软硬件参数
硬件框图

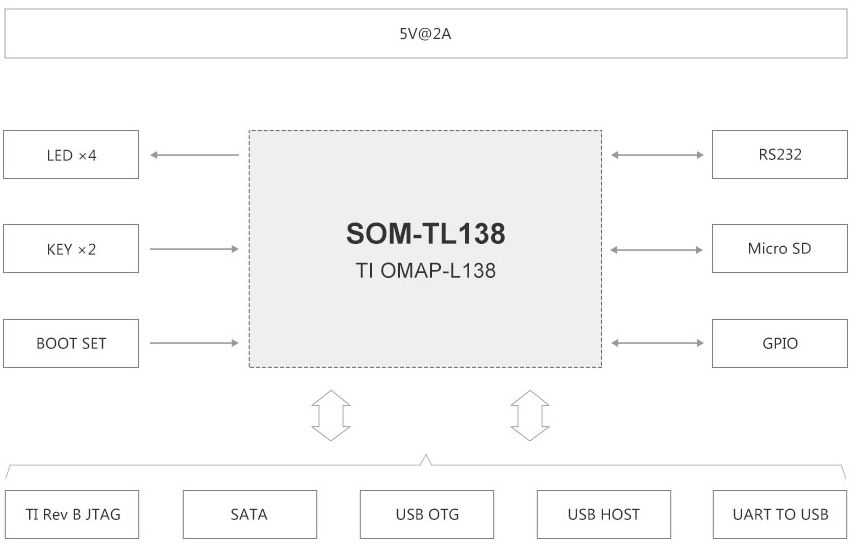

TL138-EasyEVM开发板硬件框图
TL138-EasyEVM开发板硬件资源图解1
TL138-EasyEVM开发板硬件资源图解2
硬件参数
| CPU | CPU型号：TI OMAP-L138 |
| 1x ARM9，主频456MHz | |
| 1x DSP C674x，主频456MHz，支持浮点运算 | |
| 1x PRU-ICSS，含2个PRU(Programmable Real-time Unit)核心 | |
| ROM | 512MByte NAND FLASH |
| RAM | 128/256MByte DDR2 |
| B2B Connector | 2x 50pin公座B2B连接器，2x 50pin母座B2B连接器，间距0.5mm，共200pin |
| LED | 2x电源指示灯（核心板1个，底板1个） |
| 6x用户可编程指示灯（核心板2个，底板4个） | |
| KEY | 1x系统复位按键 |
| 1x非屏蔽中断按键 | |
| 2x用户输入按键 | |
| SD | 1x Micro SD卡接口 |
| RTC | 1x RTC座，适配纽扣电池CR1220（3V不可充） |
| SATA | 1x 7pin SATA硬盘接口 |
| USB | 1x USB 2.0 OTG接口 |
| 1x USB 1.1 HOST接口 | |
| UART | 1x Debug UART，UART2，Micro USB接口 |
| 1x RS232 UART，UART1，DB9接口 | |
| IO | 1x排针拓展接口，2x 20pin规格，间距2.54mm，包含GPIO、SPI、I2C、UART等拓展信号 |
| 1x排针拓展接口，2x 20pin规格，间距2.54mm，包含GPIO、uPP、VPIF等拓展信号 | |
| JTAG | 1x 14pin TI Rev B JTAG接口，间距2.54mm |
| BOOT SET | 1x 5bit启动方式选择拨码开关 |
| SWITCH | 1x电源摆动开关 |
| POWER | 1x 5V2A直流输入DC-005电源接口，可适配外径5.5mm、内径2.1mm电源插头 |
软件参数
| ARM端软件支持 | 裸机，Linux-3.3 | |
| DSP端软件支持 | 裸机，SYS/BIOS | |
| CCS版本号 | CCS5.5 | |
| 图形界面开发工具 | Qt | |
| 双核通信组件支持 | SysLink、TL_IPC、IPClite | |
| 软件开发套件提供 | MCSDK | |
| Linux驱动支持 | NAND FLASH | DDR2 |
| SPI FLASH | I2C EEPROM | |
| MMC/SD | SATA | |
| USB 1.1 HOST | USB 2.0 OTG | |
| LED | KEY | |
| RS232 | RS485 | |
| UART TL16C754C | CAN MCP2515 | |
| AUDIO TLV320AIC3106 | Ethernet LAN8710 MII | |
| Ethernet LAN8720 RMII | VGA CS7123 | |
| 4.3in Touch Screen LCD | 7in Touch Screen LCD | |
| ADC AD7606 | ADC ADS8568 | |
| DAC AD5724 | RTC | |
| CMOS Sensor OV2640 | Video Decoder TVP5147 | |
| USB Mouse | USB Keyboard | |
开发资料
提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片Datasheet，缩短硬件设计周期；
提供系统固化镜像、内核驱动源码、文件系统源码，以及丰富的Demo程序；
提供完整的平台开发包、入门教程，节省软件整理时间，上手容易；
提供详细的DSP + ARM双核通信教程，完美解决双核开发瓶颈。 开发案例主要包括：
· Linux开发案例
· SYS/BIOS开发案例
· StarterWare裸机开发案例
· SysLink、IPClite双核开发案例
· PRU开发案例
· Qt开发案例
· DSP算法开发案例
电气特性
工作环境
| 环境参数 | 最小值 | 典型值 | 最大值 |
| 核心板工作温度 | -40°C | / | 85°C |
| 核心板工作电压 | / | 5.0V | / |
| 开发板工作电压 | / | 5.0V | / |
功耗测试
| 类别 | 工作状态 | 电压典型值 | 电流典型值 | 功耗典型值 |
| 开发板 | 状态1 | 5.0V | 0.15A | 0.75W |
| 状态2 | 5.0V | 0.29A | 1.45W |
备注：功耗测试数据与具体应用场景有关，测试数据仅供参考。
状态1：开发板不接入外接模块，系统启动后，ARM端不运行程序，DSP端运行LED测试程序。
状态2：开发板不接入外接模块，系统启动后，ARM端运行DDR压力读写测试程序，ARM9核心的资源使用率约为100%，DSP端运行FFT测
试程序，C674x核心的资源使用率约为100%。
机械尺寸
| 核心板 | 开发板底板 | |
| PCB尺寸 | 33mm*55mm | 100mm*100mm |
| PCB层数 | 8层 | 2层 |
| PCB板厚 | 1.6mm | 1.6mm |
| 安装孔数量 | 4个 | 4个 |

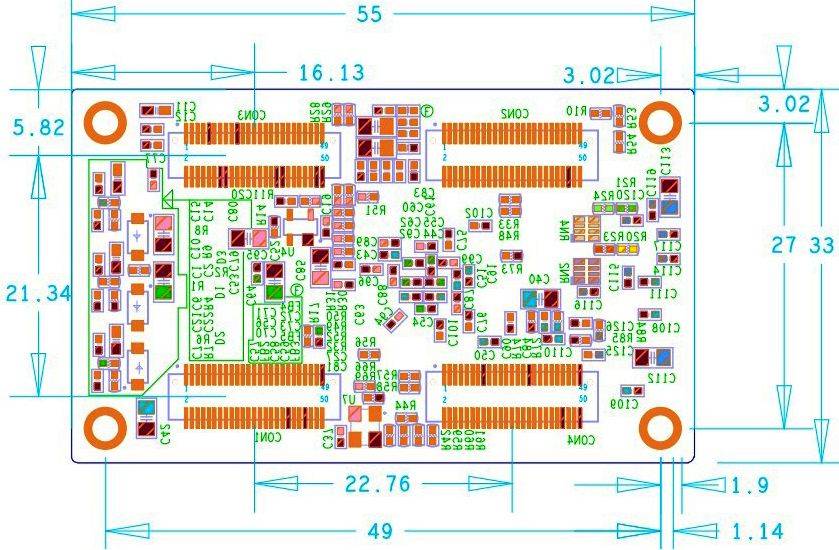

TL138-EasyEVM核心板机械尺寸图

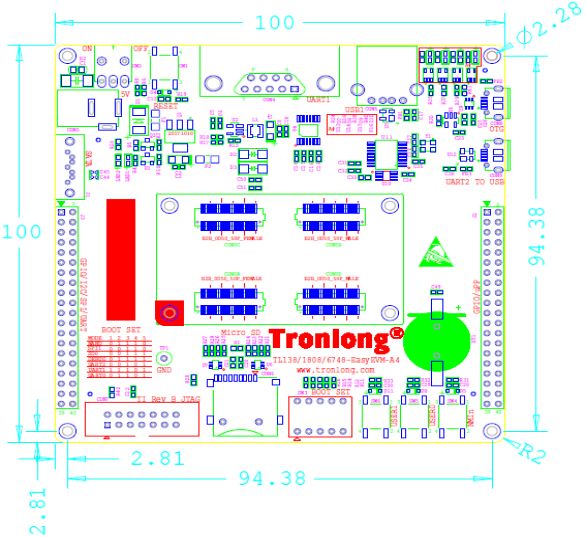

TL138-EasyEVM开发板底板机械尺寸图
产品订购型号
| 型号 | CPU | CPU主频 | NAND FLASH | DDR2 |
| TL138-EasyEVM-A4-4-4GN1GD-I-A4 | OMAP-L138 | 456MHz | 512MByte | 128MByte |
| TL138-EasyEVM-A4-4-4GN2GD-I-A4 | OMAP-L138 | 456MHz | 512MByte | 256MByte |
备注：标配为TL138-EasyEVM-A4-4-4GN1GD-I-A4，其他型号请与相关销售人员联系。
型号参数解释
TL138-EasyEVM型号参数解释
开发板套件清单
| 名称 | 数量 | 备注 |
| TL138-EasyEVM开发板 | 1个 | / |
| 5V2A电源适配器 | 1个 | 赠品 |
| 资料光盘/U盘 | 1套 | 赠品 |
| Micro SD系统卡 | 1个 | 赠品 |
| 读卡器 | 1个 | 赠品 |
| Micro USB线 | 1条 | 赠品 |
| Micro OTG转接头 | 1个 | 赠品 |
技术支持
01
协助底板设计和测试，减少硬件设计失误；
02
协助解决按照用户手册操作出现的异常问题；
03
协助产品故障判定；
04
协助正确编译与运行所提供的源代码；
05
协助进行产品二次开发；
06
提供长期的售后服务。
增值服务
主板定制设计
核心板定制
嵌入式软件开发
项目合作开发
技术培训
| 资料名称 | 更新时间 | 操作 |
|---|---|---|
| TL138-EasyEVM开发板规格书.pdf | 2022-09-21 |
| 资料名称 | 更新时间 | 操作 |
|---|---|---|
| TL138-EasyEVM开发板产品资料 | 2022-09-14 |
