FPGA Artix-7嵌入式实验箱：TLA7-TEB
产品系列：Artix-7
匹配课程：《FPGA技术与应用》
处理器架构：FPGA
实验箱简介
软硬件参数
开发资料
电气特性
实验箱机械尺寸
实验箱套件清单
附录A 教学实验
技术支持
增值服务
实验箱简介
基于Xilinx Artix-7 系列 FPGA 处理器，逻辑单元 101K 个，DSP Slice 240 个；
嵌入式新型实验箱，使用灵活，性价比高。由核心板、实验开发底板、下载器及相关实验配件组成；
实验主板支持LED、4*4矩阵键盘、数码管、拨码开关、UART、XADC、DAC输出、VGA、HDMI输入输出等接口；
实验主板上支持安装可拆卸亚克力保护板，保护实验电路；
工业级核心板，尺寸仅70mm*50mm，主板采用精密工业级B2B连接器，可用于科学研究、毕业设计、电子竞赛、产品开发使用；
提供面向教学的丰富实验资源；
适用于通信、测控、电子等教学领域。

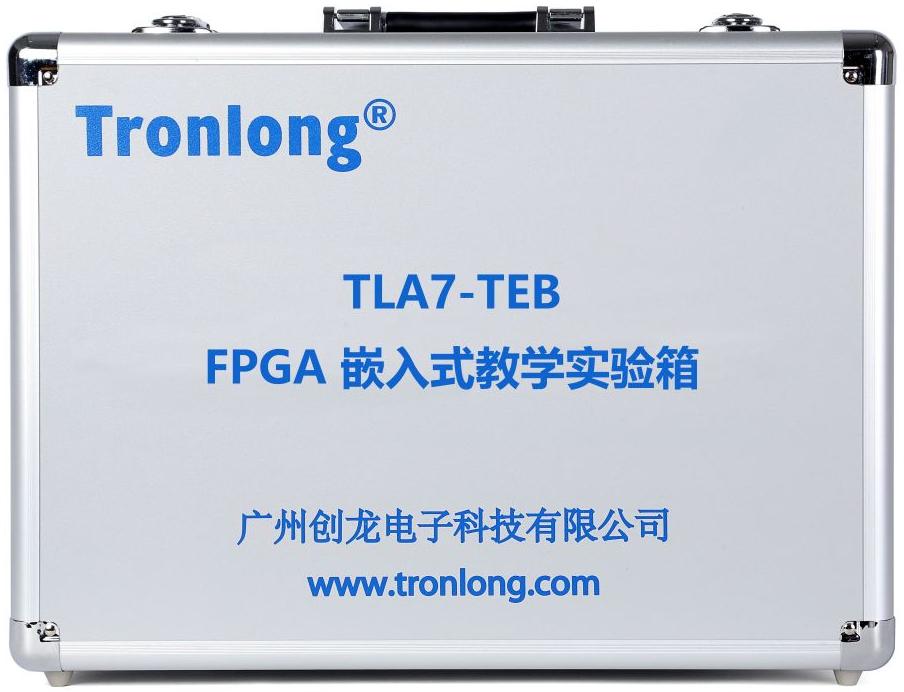

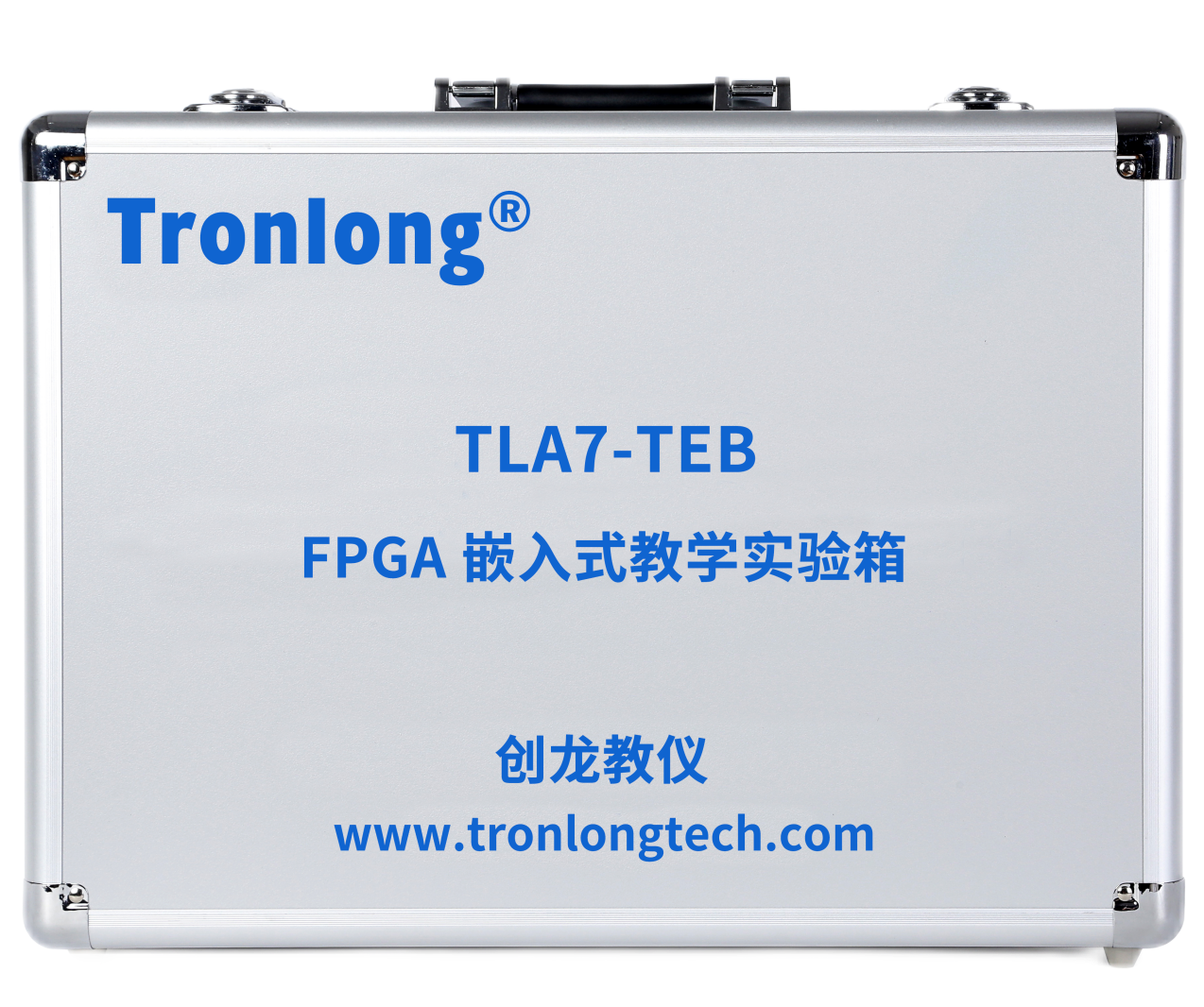

TLA7-TEB实验箱外观图

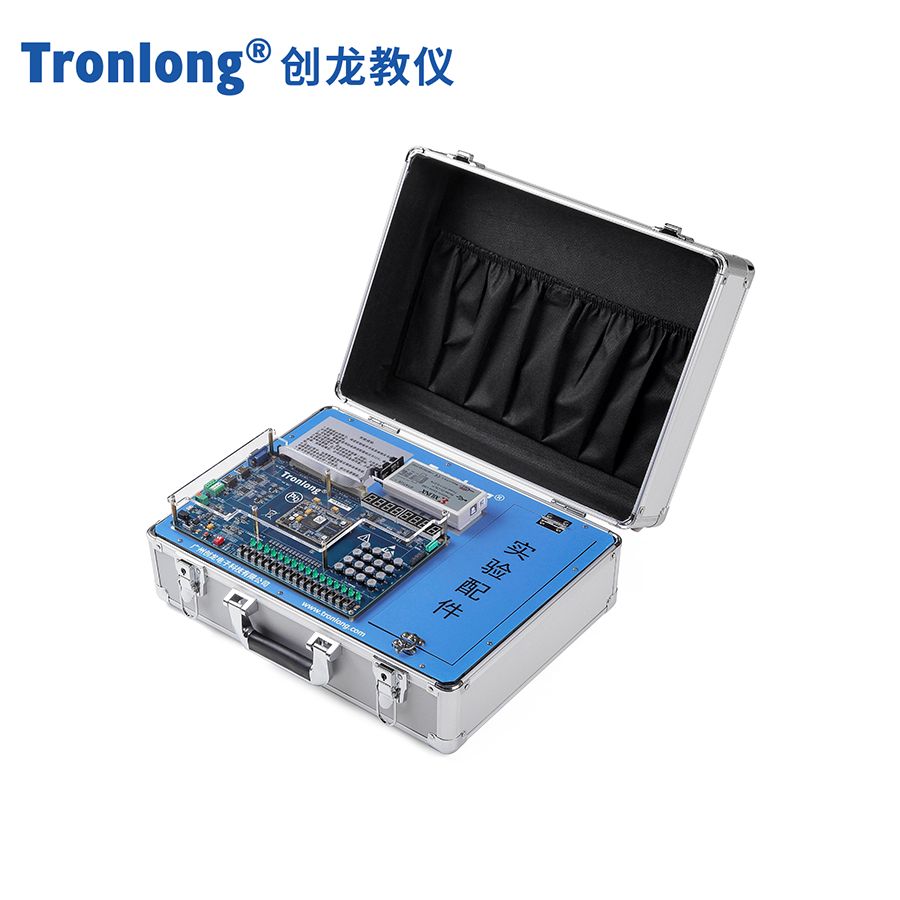

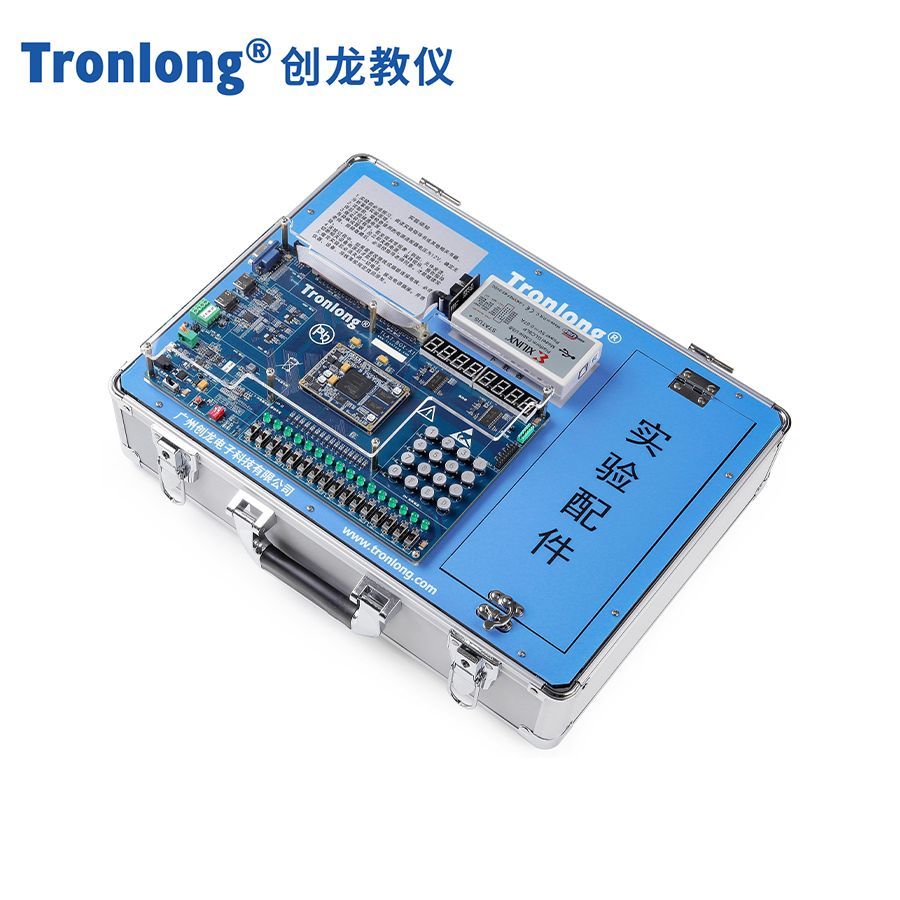

TLA7-TEB实验箱整体图

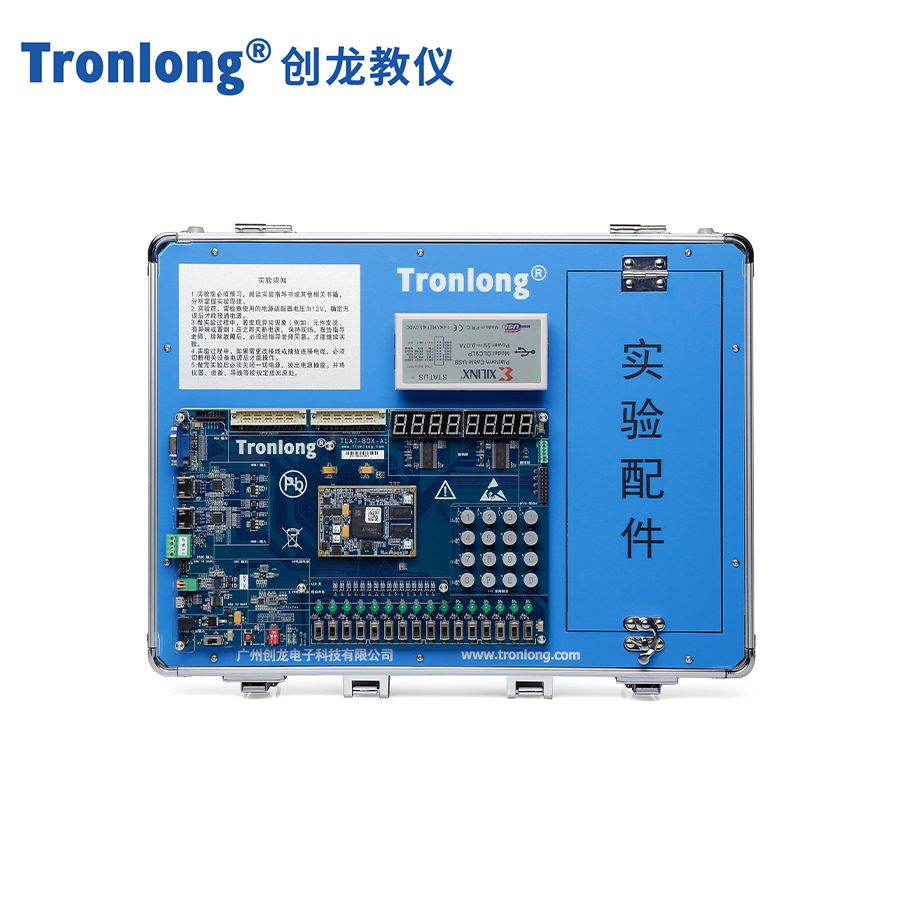

TLA7-TEB实验箱主体正面图
实验主板正面图

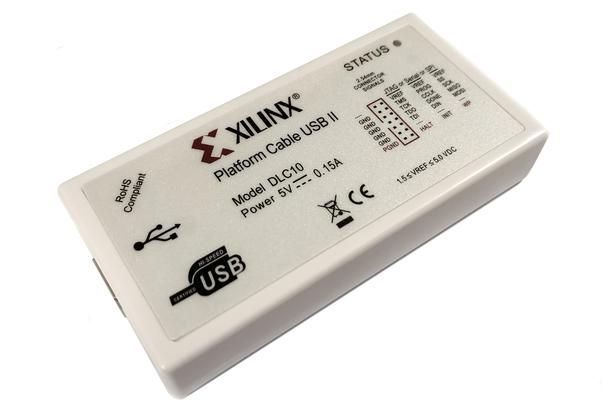

下载器侧视图
TLA7-TEB是创龙一款基于Xilinx Artix-7 系列 FPGA 处理器的新型嵌入式教学实验箱，提供了丰富的教学实验，适合高校以及研究所等实验机构；
嵌入式FPGA实验箱提供的实验指导手册包括实验目的、原理、步骤及源码解析等，注重实验的过程，内容详实且丰富，可以帮助学生打好专业基础，也有利于教师教学计划的开展。
相对传统的实验箱，使用更加灵活，用途更广，性价比更高。
软硬件参数
硬件框图

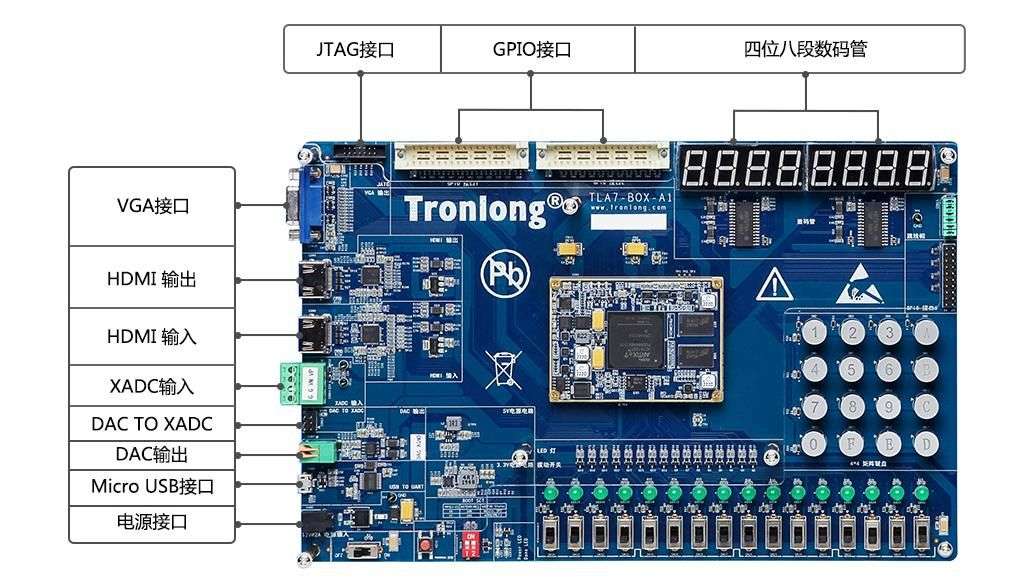

实验主板硬件资源图解1
实验主板硬件资源图解2

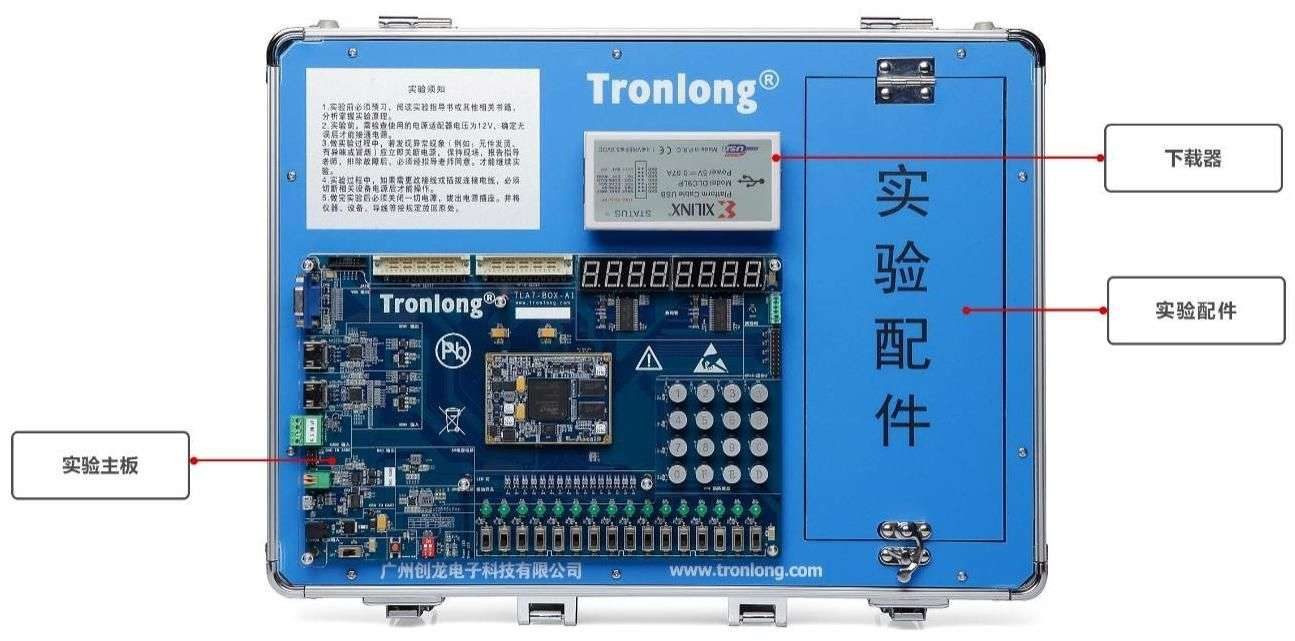

TLA7-TEB实验箱结构图
硬件参数
- 实验主板硬件参数 -
| CPU | Xilinx Artix-7 FPGA， XC7A100T-2FGG484I |
| ROM | 256Mbit SPI NOR FLASH |
| RAM | 512MByte DDR3 |
| EEPROM | 256Kbit |
| LED | 3x 核心板LED（1个电源指示灯，2个用户指示灯） |
| 16x 底板LED | |
| SWITCH | 16x用户拨码开关 |
| 1x电源拨码开关 | |
| KEY | 1x 4*4矩阵键盘 |
| VGA | 1x VGA接口 |
| HDMI | 1x HDMI IN |
| 1x HDMI OUT | |
| XADC | 1x XADC接口 |
| DAC | 1x DAC，TI TLC5615，单通道，10bit，1.21MHz更新速率，量程范围0~5V |
| DAC TO XADC | 1x 6pin接口 |
| NIXIE TUBE | 2x 四位八段数码管 |
| UART | 1x UART，Micro USB接口 |
EXTENDED INTERFACE | 2x 欧式端子，GPIO接口，48Pin直插接口 |
| 1x 20pin排针接口，GPIO接口 | |
| 1x 12pin跳线帽放置区 | |
| JTAG | 1x 14pin JTAG接口，间距2.0mm |
| BOOT SET | 1x 2bit启动方式选择拨码开关 |
| POWER | 1x 12V 2A直流输入，DC417电源接口，外径4.4mm，内径1.65mm |
- 下载器特性 -
| 型号 | DLC10 |
| 10pin/14pin JTAG接口 | 支持 |
| 编程速率 | 750KHz到24MHz可选 |
| VREF电平范围 | 1.5V~5.0V |
| 支持Xinlinx器件 | 支持FPGA、SoC、CPLD、PROM等 |
| 支持软件 | ISE、iMPACT、ChipScope、Vivado等软件 |
| IO 电压 | 自动检测和适应I/O电压，支持5V(TTL)、3.3V(LVCMOS)、2.5V、1.8V和1.5V接口电平器件 |
软件参数
| VIVADO版本号 | Vivado2015.2 |
开发资料
教学资源
提供芯片数据手册、底板原理图；
提供完整的实验代码，以及适合教学的《教学实验指导手册》。 目录详见附录A，教学实验主要包括：
· FPGA实验环境搭建与Vivado开发基础
· 组合逻辑实验
· 时序逻辑实验
· FPGA基础外设实验
· 综合实验
电气特性
核心板工作环境
| 环境参数 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|
| 工业级温度 | -40℃ | / | 85℃ |
| 工作电压 | / | 12V | / |
实验箱机械尺寸
| 名称 | 长 | 宽 | 高 |
|---|---|---|---|
| 实验箱箱体 | 433MM | 317MM | 184MM |
| 实验主板 | 265MM | 170MM | / |
实验箱套件清单
| 名称 | 数量 |
| TLA7-BOX实验主板 | 1块 |
| DLC10 FPGA下载器 | 1个 |
| 交通灯模块 | 1个 |
| 12V 2A电源适配器 | 1个 |
| 实验箱资料光盘 | 1套 |
| Micro USB线 | 2条 |
| VGA线 | 1根 |
| 杜邦线 | 若干 |
| 导线 | 若干 |
| 跳线帽 | 若干 |
附录A 教学实验
| FPGA实验环境搭建与Vivado开发基础 | FPGA实验环境搭建 |
| Vivado开发基础 | |
| 触发器设计实验 | 同步RS触发器的设计实验 |
| 同步T触发器的设计实验 | |
| 同步D触发器的设计实验 | |
| 同步JK触发器的设计实验 | |
| 组合逻辑实验 | 多数表决器实验（源码） |
| 多数表决器实验（IP核） | |
| 四位二进制加法器实验 | |
| 一位8421 BCD码加法器实验 | |
| 时序逻辑实验 | 时钟同步状态机的设计实验 |
| 同步计数器74x163的实现实验 | |
| 移位寄存器的实现和应用实验 | |
| FPGA基础外设实验 | LED流水灯实验 |
| 数码管显示实验 | |
| VGA显示实验 | |
| UART回环实验 | |
| 矩阵键盘实验 | |
| 存储器读写实验 | |
| 综合实验 | 电子秒表综合设计实验 |
| 应用XADC实现多路电压采集及显示实验 | |
| DAC呼吸灯实验 | |
| 简易多通道示波器实验 | |
| 脉冲发生器实验 | |
| 十字交通灯实验 | |
| 数字电子钟控制电路设计实验 | |
| 八路数字抢答器电路设计实验 | |
| 双向流水灯控制电路设计实验 | |
| 篮球比赛24秒倒计时电路设计实验 | |
| 电子幸运转盘电子电路设计实验 | |
| 交通信号灯控制电路设计实验 | |
| 简易洗衣机定时正反转控制电路设计实验 | |
| 病房呼叫系统电路设计实验 | |
| 电梯控制系统电路设计实验 | |
| 汽车方向之星电路设计实验 |
