开发板简介
TLZ7x-EasyEVM-S是一款基于Xilinx Zynq-7000系列XC7Z010/XC7Z020高性能低功耗处理器设计的异构多核SoC开发板;
处理器集成PS端双核ARM Cortex-A9 + PL端Artix-7架构28nm可编程逻辑资源,开发板由核心板和评估底板组成;
核心板经过专业的PCB Layout和高低温测试验证,稳定可靠,可满足各种工业应用环境;
评估板接口资源丰富,引出千兆网口、双路CAMERA、USB、Micro SD、CAN、UART等接口,支持LCD显示拓展及Qt图形界面开发,方便用户快速进行产品方案评估与技术预研。

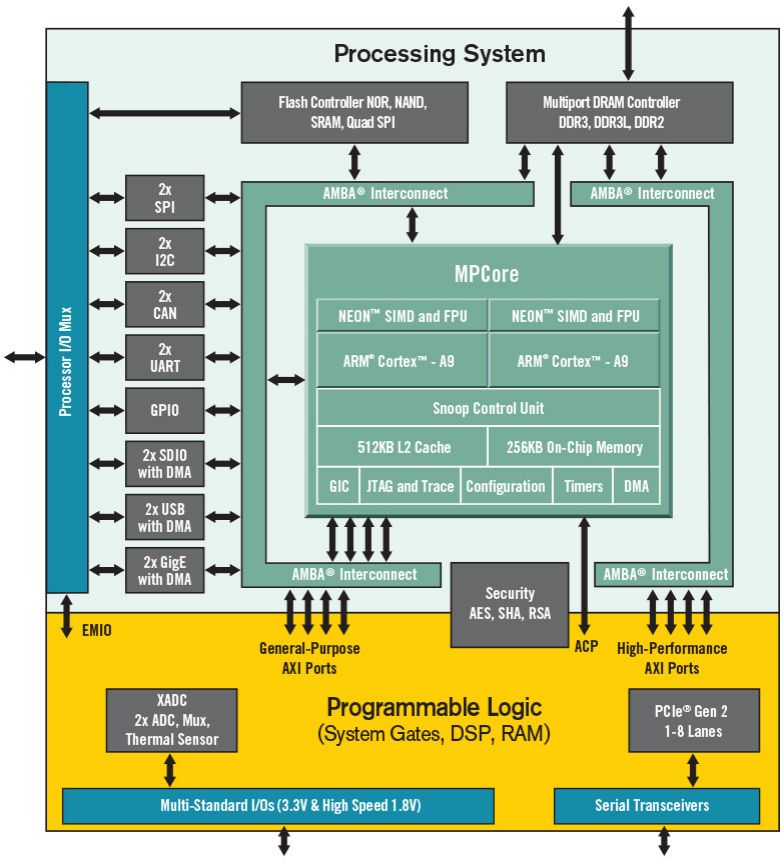

Xilinx Zynq-7000处理器功能框图

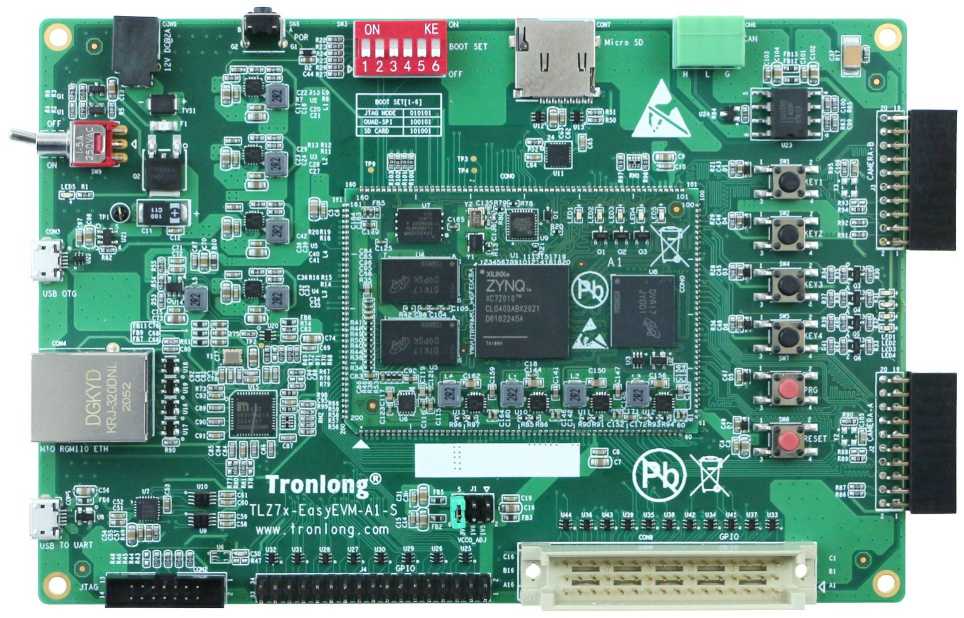

TLZ7x-EasyEVM-S评估板正面图

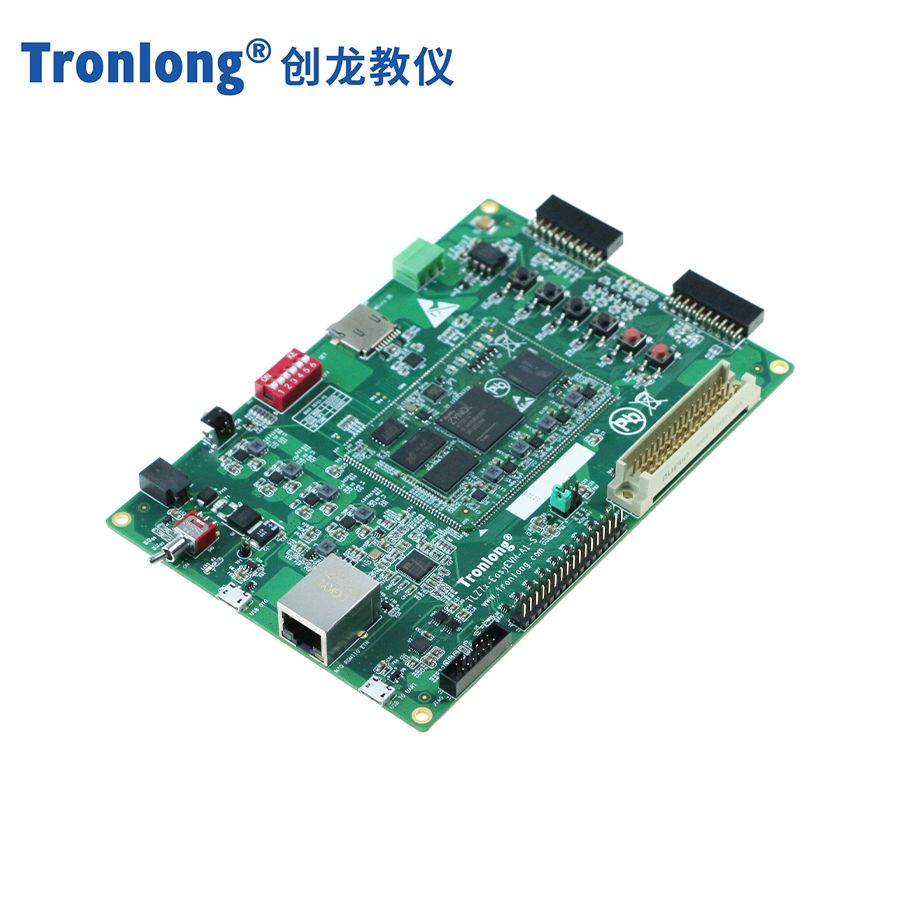

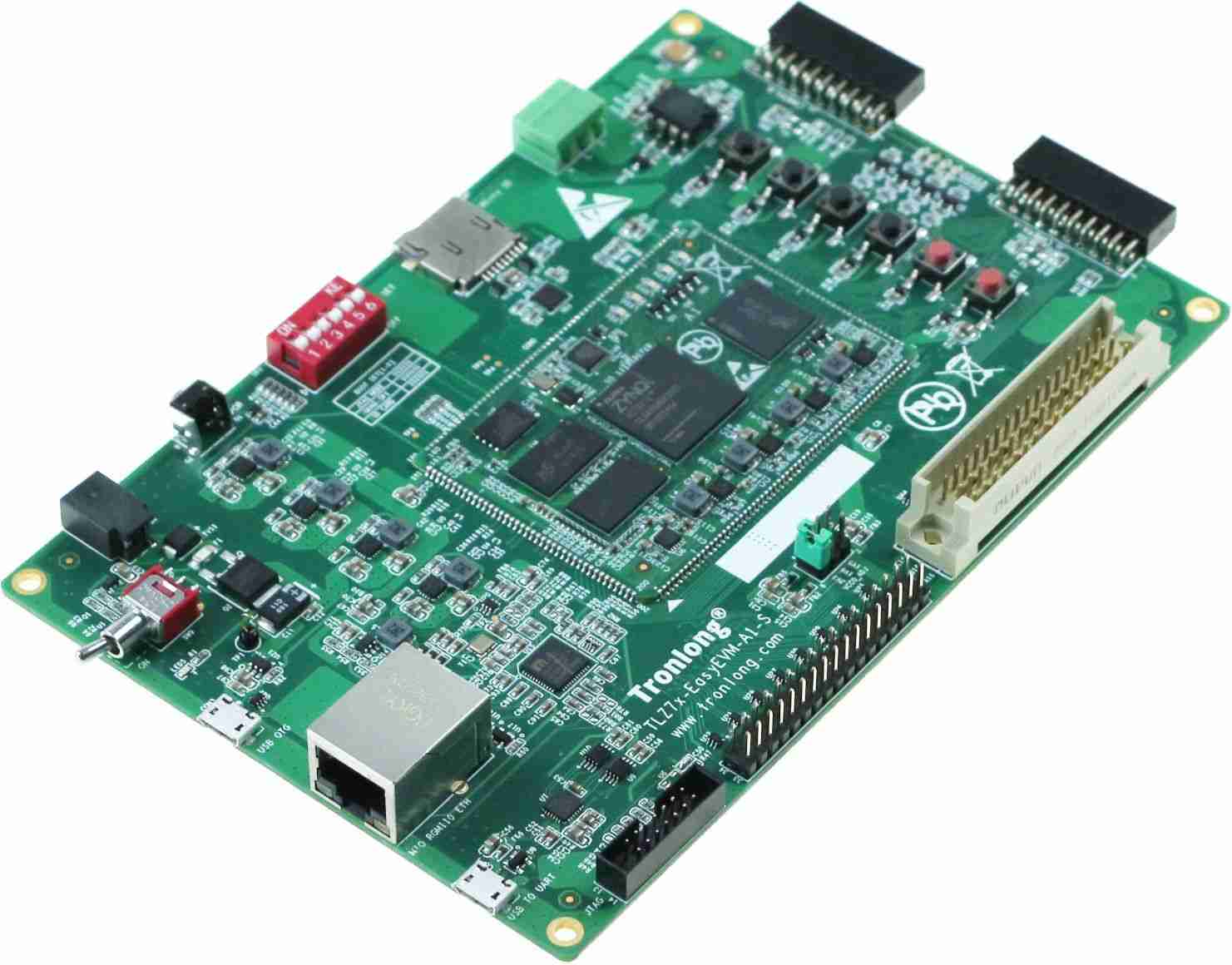

TLZ7x-EasyEVM-S评估板斜视图

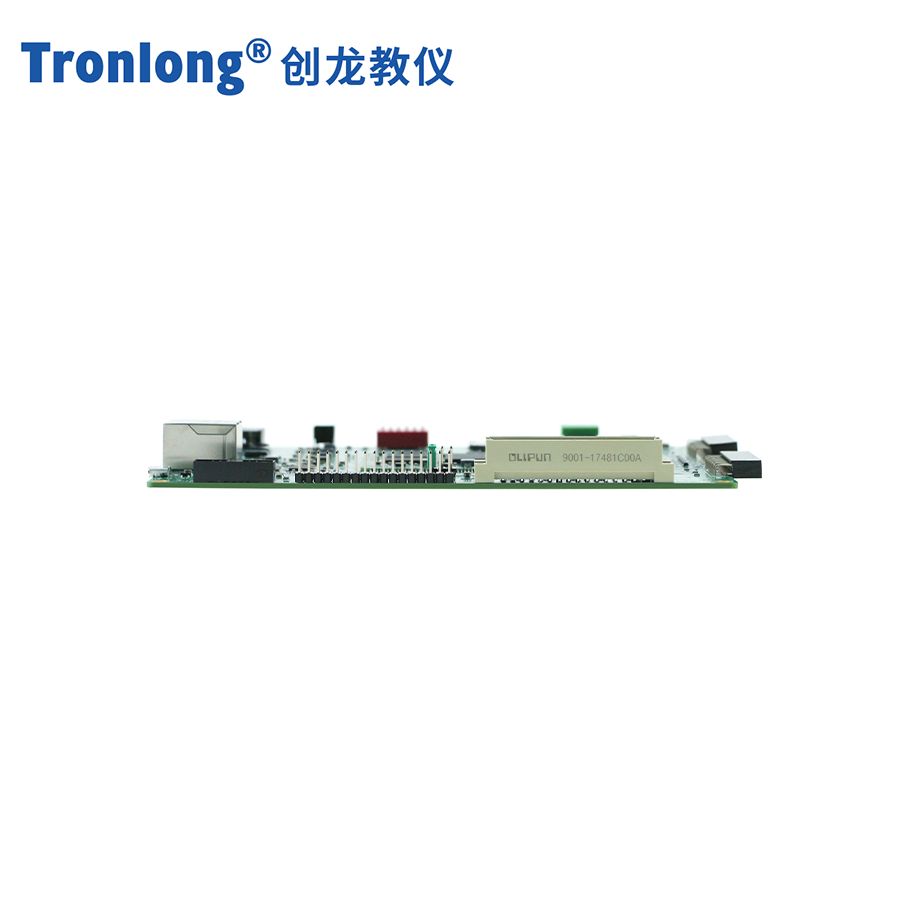

TLZ7x-EasyEVM-S评估板侧视图1
TLZ7x-EasyEVM-S评估板侧视图2

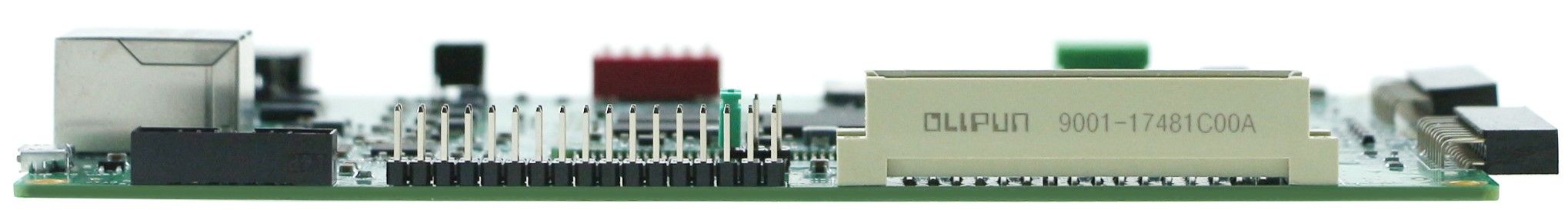

TLZ7x-EasyEVM-S评估板侧视图3

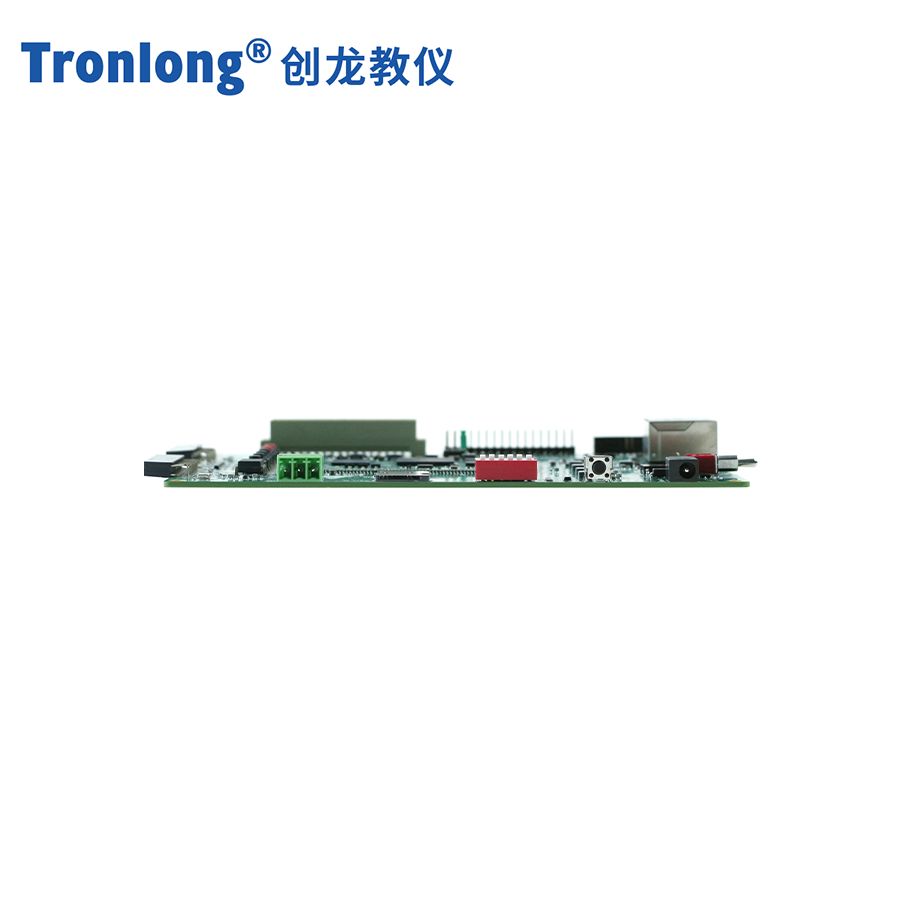

TLZ7x-EasyEVM-S评估板侧视图4
典型应用领域
· 测试测量
· 运动控制
· 智能电力
· 通信探测
· 目标追踪
软硬件参数
硬件框图
TLZ7x-EasyEVM-S评估硬件框图

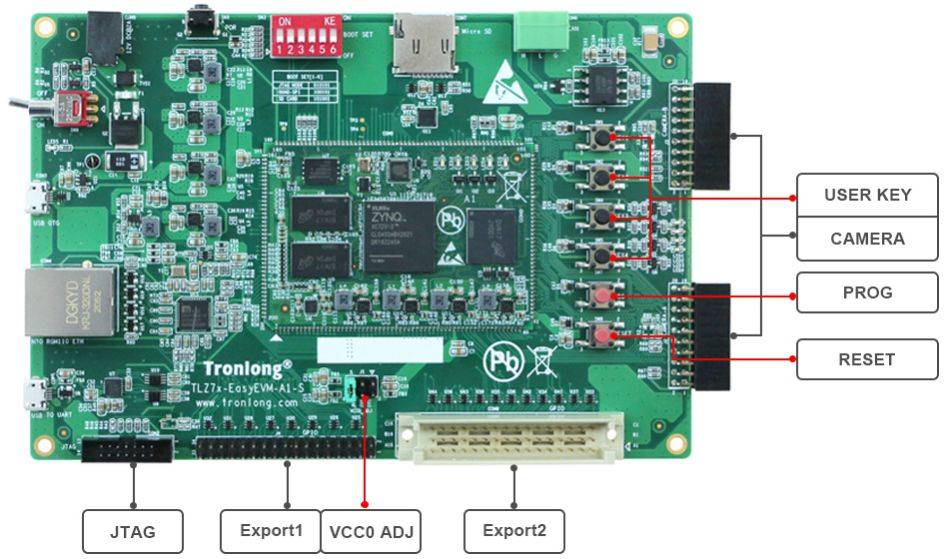

TLZ7x-EasyEVM-S评估板硬件资源图解1
TLZ7x-EasyEVM-S评估板硬件资源图解2
硬件参数
CPU | CPU:Xilinx Zynq-7000 XC7Z010/XC7Z020-2CLG400I |
2x ARM Cortex-A9,主频766MHz,2.5DMIPS/MHz Per Core | |
1x Artix-7架构可编程逻辑资源 | |
ROM | PS端:4/8GByte eMMC |
PS端:256Mbit SPI NOR FLASH | |
RAM | PS端:单通道32bit DDR总线,512M/1GByte DDR3 |
OSC | PS端:33.33MHz |
邮票孔 | 2x 40pin + 2x 60pin,共200pin,间距1.0mm |
LED | 2x 电源指示灯(核心板1个,底板1个) |
3x PS端用户可编程指示灯(核心板2个,底板1个) | |
4x PL端用户可编程指示灯(核心板1个,底板3个) | |
1x PL端DONE指示灯(核心板) | |
KEY | 1x 电源复位按键 |
1x 系统复位按键 | |
1x PS端用户输入按键 | |
3x PL端用户输入按键 | |
1x PL端PROGRAM_B按键 | |
SD | 1x Micro SD接口(PS端) |
CAMERA | 2x CAMERA,2x 10pin排母方式,间距2.54mm(PL端) |
Ethernet | 1x RGMII,RJ45接口,10/100/1000M自适应(PS端) |
USB | 1x USB 2.0 OTG接口(PS端,核心板板载USB PHY) |
UART | 2x Debug UART,分别为PS、PL端调试串口,由同一个Micro USB接口引出 |
CAN | 1x CAN,3pin 3.81mm绿色端子方式(PL端) |
IO | 1x 48pin公座欧式端子,间距2.54mm(PL端) |
1x 排针拓展接口,2x 17pin规格,间距2.54mm(PL端) | |
JTAG | 1x 14pin JTAG接口,间距2.0mm |
BOOT SET | 1x 6bit启动方式选择拨码开关 |
SWITCH | 1x 电源摆动开关 |
POWER | 1x 12V2A直流输入DC-417电源接口,可适配外径4.4mm、内径1.65mm电源插头 |
软件参数
ARM端软件支持 | 裸机,FreeRTOS,Linux-4.9.0 | |
Vivado版本号 | 2017.4 | |
图形界面开发工具 | Qt | |
软件开发套件提供 | PetaLinux-2017.4,Xilinx SDK 2017.4,Xilinx HLS 2017.4 | |
驱动支持 | SPI FLASH | DDR3 |
USB 2.0 | eMMC | |
LED | KEY | |
USB WIFI | MMC/SD | |
Ethernet | CAN | |
7in Touch Screen LCD(Res) | XADC | |
USB 4G | RS485 | |
RS232 | CAMERA |
开发资料
提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片Datasheet,缩短硬件设计周期;
提供系统固化镜像、内核驱动源码、文件系统源码,以及丰富的Demo程序;
提供完整的平台开发包、入门教程,节省软件整理时间,让应用开发更简单;
提供详细的PS + PL SoC架构通信教程,完美解决异构多核开发瓶颈。
开发案例主要包括:
· 基于Linux的开发案例
· 基于Linux-RT的开发案例
· 基于裸机的开发案例
· 基于FreeRTOS的开发案例
· 基于PS + PL的异构多核开发案例
· 基于OpenAMP的Linux + 裸机/FreeRTOS双核ARM通信开发案例
· 基于PS(裸机) + PL的实时中断响应案例
· 基于FreeRTOS的开发案例
· 基于PL端的HDL、HLS开发案例
· Qt开发案例
· 双目摄像头采集开发案例
· AD7606多通道AD采集开发案例
· IgH EtherCAT Master双轴电机控制开发案例
电气特性
工作环境
环境参数 | 最小值 | 典型值 | 最大值 |
核心板工作温度 | -40°C | / | 85°C |
核心板工作电压 | / | 5.0V | / |
评估板工作电压 | / | 12.0V | / |
功耗测试
类别 | 工作状态 | 电压典型值 | 电流典型值 | 功耗典型值 |
核心板 | 状态1 | 5.0V | 0.27A | 1.35W |
状态2 | 5.0V | 0.49A | 2.45W | |
评估板 | 状态1 | 12.0V | 0.18A | 2.16W |
状态2 | 12.0V | 0.28A | 3.36W |
备注:功耗测试数据与具体应用场景有关,测试数据仅供参考。
状态1:评估板不接入外接模块,PS端启动系统,不执行额外应用程序;PL端运行LED测试程序。
状态2:评估板不接入外接模块,PS端启动系统,运行DDR压力读写测试程序,2个ARM Cortex-A9核心的资源使用率约为100%;PL
端运行IFD综合测试程序,资源利用率如下图所示。

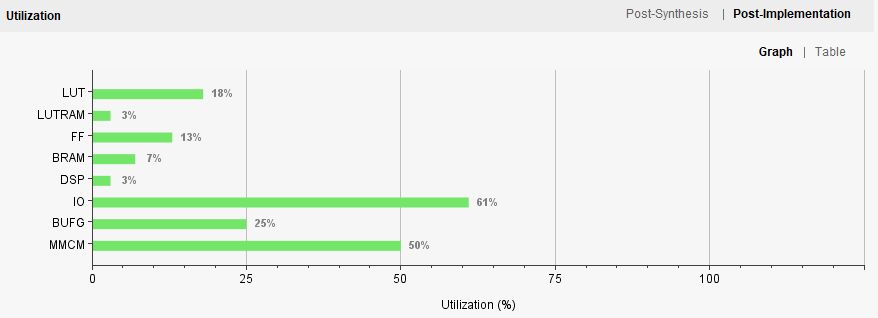

TLZ7x-EasyEVM-S评估板功耗测试图
产品机械尺寸
核心板 | 评估底板 | |
PCB尺寸 | 45mm*65mm | 108mm*160mm |
PCB层数 | 10层 | 6层 |
PCB板厚 | 1.2mm | 1.6mm |
安装孔数量 | / | 4个 |
TLZ7x-EasyEVM-S核心板机械尺寸图

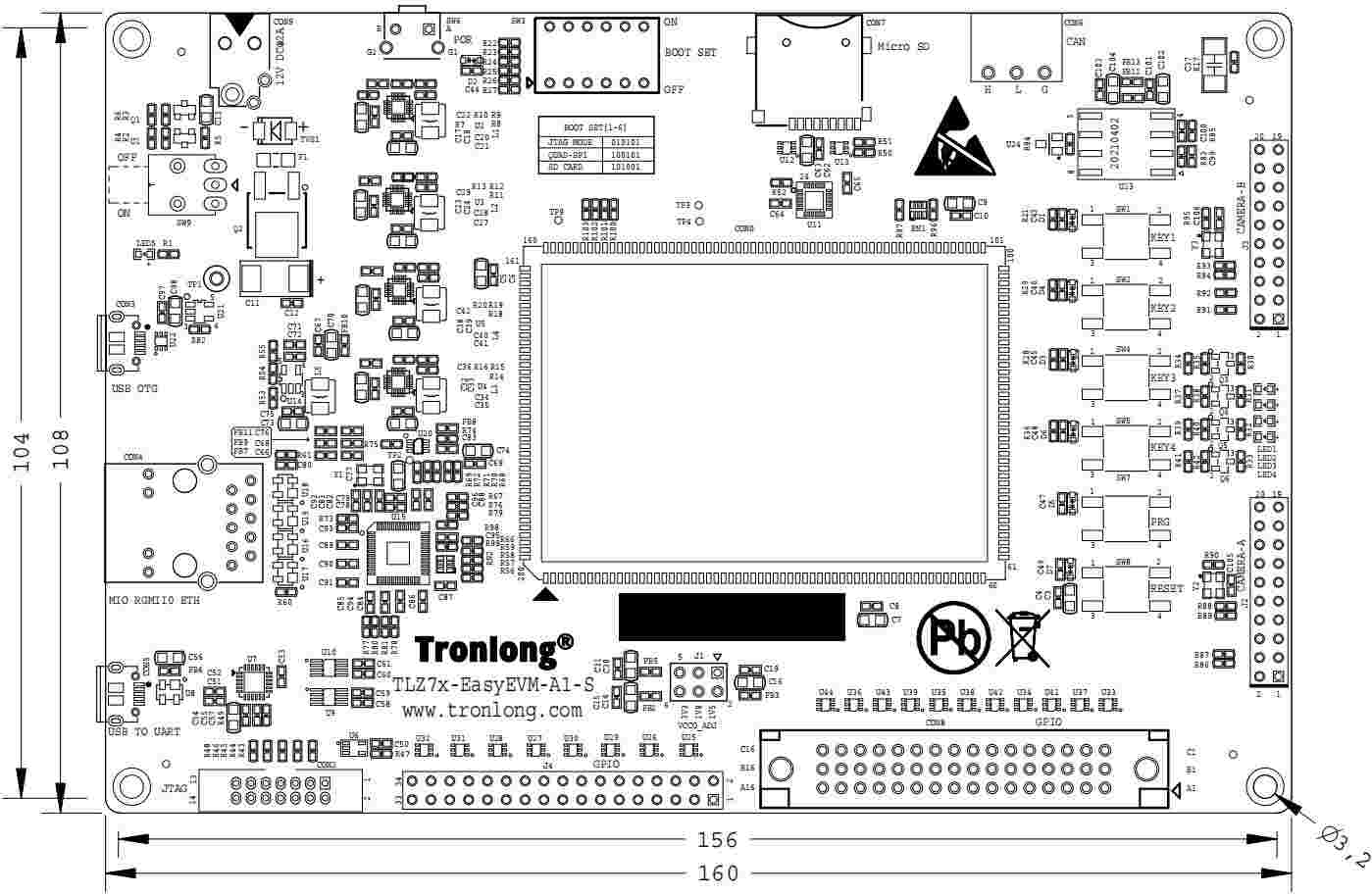

TLZ7x-EasyEVM-S评估板底板机械尺寸图
产品订购型号
型号 | CPU | CPU主频 | eMMC | DDR3 |
TLZ7010-EasyEVM-A1-2-32GE4GD-I-A1-S | XC7Z010 | 766MHz/核 | 4GByte | 512MByte |
TLZ7020-EasyEVM-A1-2-32GE4GD-I-A1-S | XC7Z020 | 766MHz/核 | 4GByte | 512MByte |
TLZ7020-EasyEVM-A1-2-64GE8GD-I-A1-S | XC7Z020 | 766MHz/核 | 8GByte | 1GByte |
备注:标配为TLZ7010-EasyEVM-A1-2-32GE4GD-I-A1-S,其他型号请与相关销售人员联系。
型号参数解释
TLZ7x-EasyEVM-S评估板型号参数解释
开发板套件清单
名称 | 数量 | 备注 |
TLZ7x-EasyEVM-S评估板 | 1个 | / |
12V2A电源适配器 | 1个 | 赠品 |
资料光盘/U盘 | 1套 | 赠品 |
Micro USB线 | 1根 | 赠品 |
Micro SD系统卡 | 1个 | 赠品 |
Micro OTG转接头 | 1个 | 赠品 |
读卡器 | 1个 | 赠品 |
