摄像头模块:TL2640 CMOS
产品简介
模块特点
模块参数
机械尺寸图
模块连接器引脚定义
底板连接器引脚定义
技术支持
增值服务
产品简介
OV2640是世界上第一个1/4英寸2百万像素视频传感器,同时是OmniVision最新的 2.2微米OmniPixel2™架构的视频传感器;
可以组装成8X8毫米插座产品,高度更是低至5毫米,是目前最薄的摄像头模块之一;
拥有最优的传感器尺寸,和嵌入式压缩引擎,易升级而不需要修改硬件或机械尺寸;
OV2640利用许多高级工艺和先进的OmniPixel2架构,包括更有活力的颜色,和 zero-gap微透镜结构,增加填充因数以及量子,形成一个2.2微米小而高敏感度的像素, 很好的改善了显示效率和显示效果;
除了 OmniPixel2架构带来的好处,OmniVision还集 成先进的图像信号处理块(OmniQSP™),大大提高了摄像性能。
模块特点
TL2640是创龙教仪基于OV264O进行设计的摄像头模块,和创龙教仪的 OMAP-L138/AM18O8/C6748、AM437x等开发板配套使用,可以缩短客户开发时间,让产 品快速上市。
支持200万色素;刷新率可达30帧/秒,最高刷新率可达60帧/秒;
分辨率可高达 1600x1200,同时支持 320x240、640x480、800x600、1024x768、1280x1024。

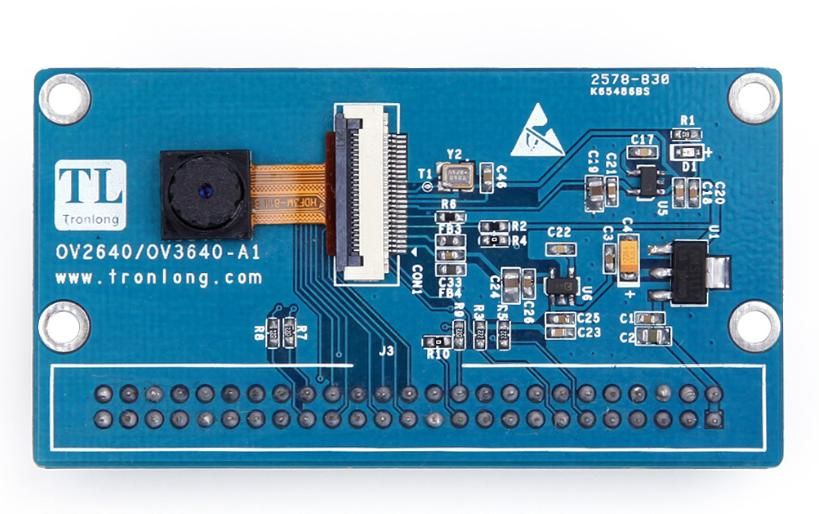

TL2640-A 模块正面图


TL2640-A 模块正面图

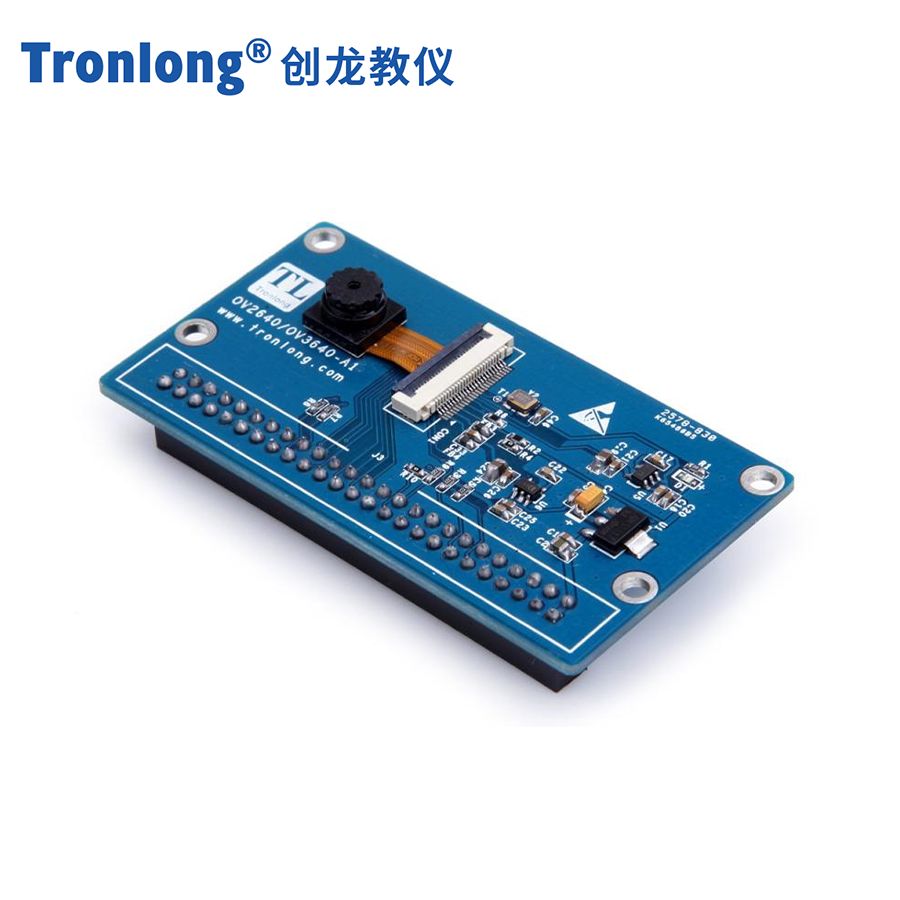

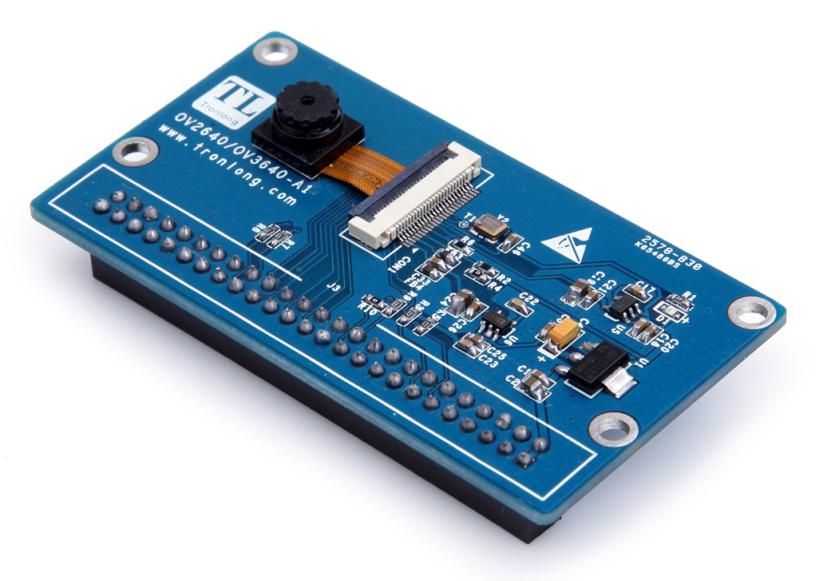

TL2640-A模块斜视图


TL2640-A模块斜视图

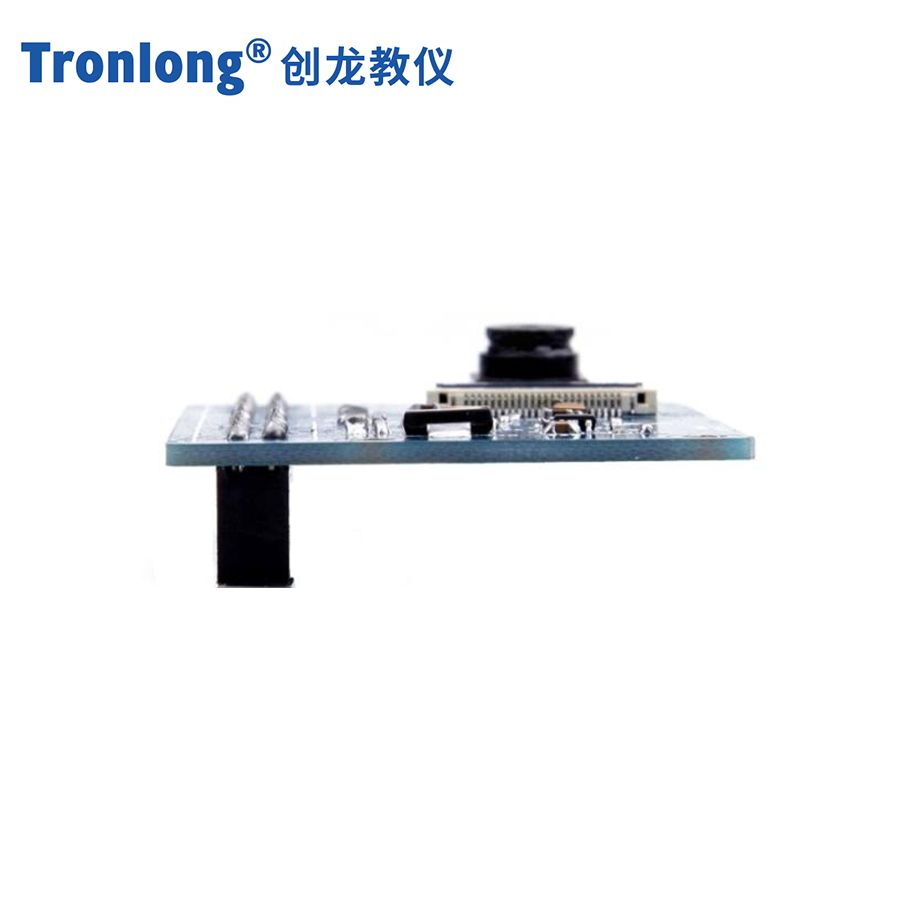

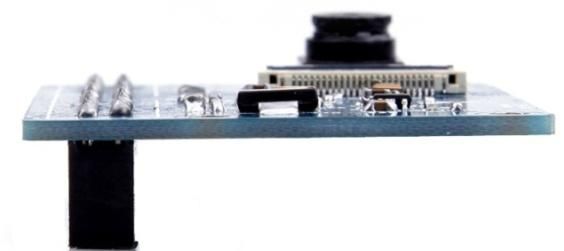

TL2640-A 模块侧视图


TL2640-A 模块侧视图




模块参数

Array izeUXGA1600 X 1200
Power SupplyCore1.3VDC ±5%
Analog2.5~3.0VDC
I/O1.7V to 3.3V
Power RequirementsActive125mW (for 15 fps,UXGA YUV mode)
140mW (for fps, UXGA compressed)
Standby900卩A
Iemperature TangeStable Image0°C to 50°C
Output Formats (8-bit)

YUV(422/420)YCbCr422;

RGB565/555;

8-bit compressed data;

8-/10-bit Raw RGB data;

Lens Size1/4 "
Chief Ray Angle25° non-linear

Maximum Image

Transfer Rate

UXGA/SXGA

SVGA

CIF60

15 fps

30 fps

60 fps

Sensitivity0.6 V/Lux-sec
S/N Ratio40 dB
Dynamic Range50dB
Scan ModeProgressive
Maximum Exposure Interval1247 x tROW
Gamma CorrectionProgrammable
Pixel Size2.2卩m X 2.2卩m
Dark Current15mV/s at 60°C
Well Capacity12Ke
Fixed Pattern Noise<1% of V PEAK-TO-PEAK
Image Area3590卩m X 2684卩m
Package Dimensions5725卩m X 6285卩m
机械尺寸图

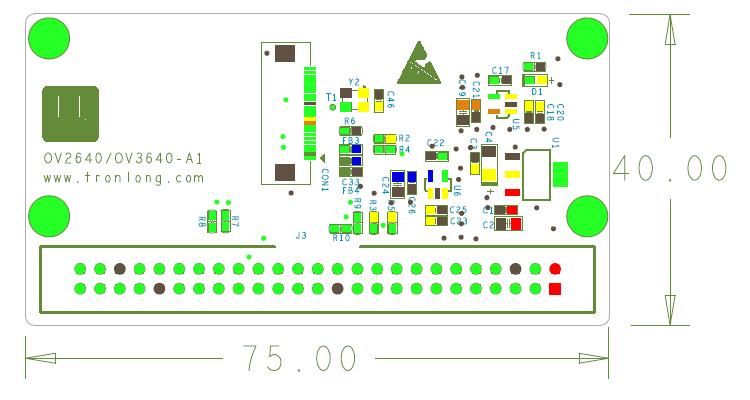

TL2640-A 机械尺寸.png


TL2640-A 机械尺寸




模块连接器引脚定义

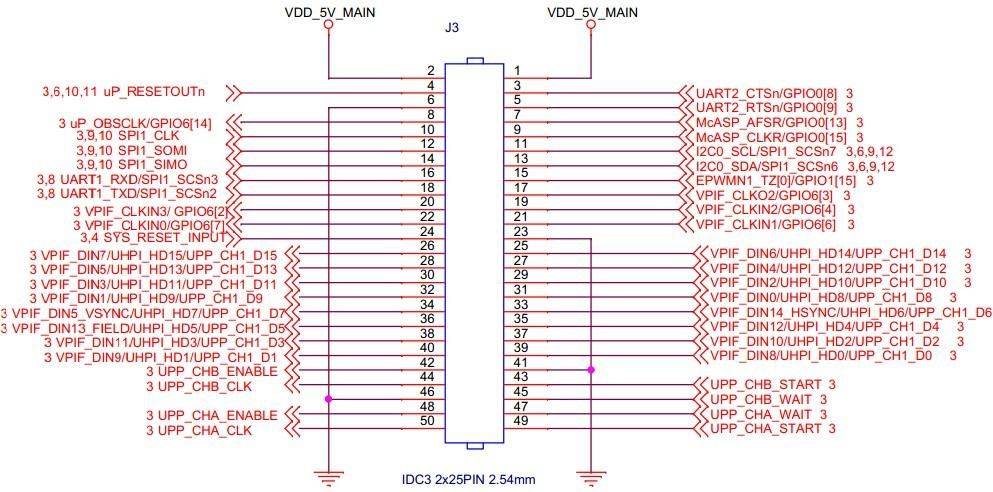

TL2640-A 模块连接器引脚定义

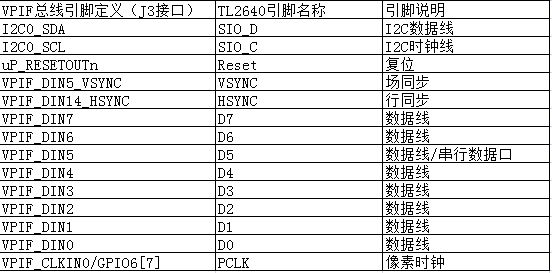

TL2640-A 信号定义列表

备注:引脚前有数字“3”的说明使用了此引脚。


TL2640-A 信号定义列表




底板连接器引脚定义

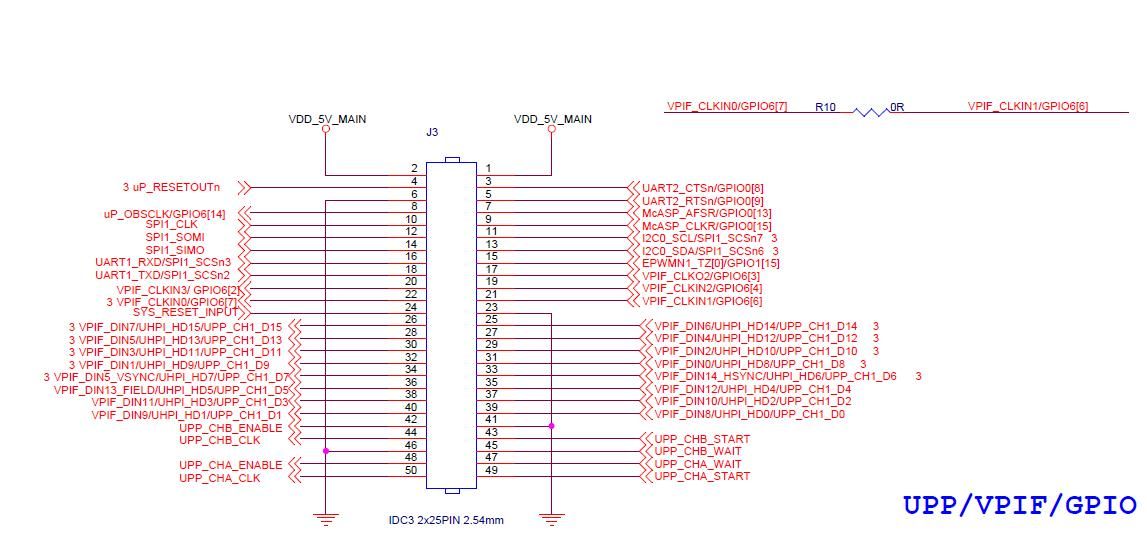

TL2640-A 开发板J3连接器


TL2640-A 开发板J3连接器
