视频模块:TL2867F
产品简介
硬件框图
机械尺寸
引脚定义
发货清单
技术支持
增值服务
产品简介
TL2867F 是一款基于 FMC LPC 标准设计的 D1 模拟视频输入及 HDMI 视频输入/输出模块,与创龙科技 Zynq-7000/Kintex-7/Artix-7 等评估板配套使用,可缩短用户开发时间,让产品快速上市;
通过 TW2867 芯片引出 4 路 PAL/NTSC 制式 D1 模拟视频输入接口,支持 YCbCr 4:2:2、BT.656 格式;
通过 LVDS 信号引出 2 路 HDMI 视频输入/输出接口,分辨率最高支持 720P60;
D1 模拟视频输入采用标准 BNC 连接器,支持视频设备热插拔;
HDMI 视频输入/输出采用标准 HDMI 连接器,支持视频设备热插拔。

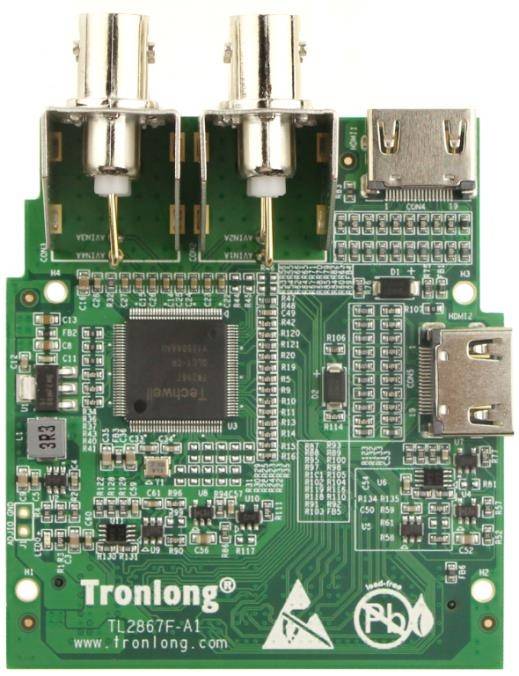

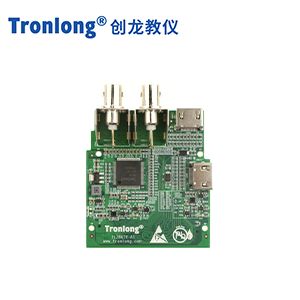

TL2867F模块正面图


TL2867F模块正面图

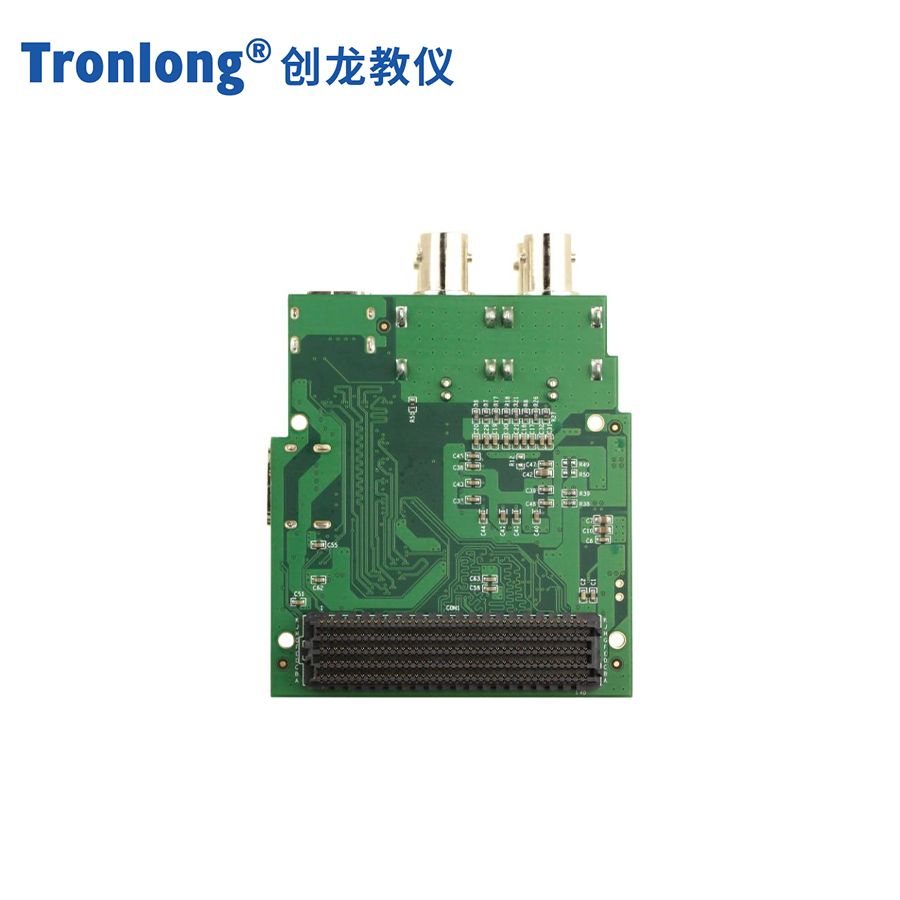

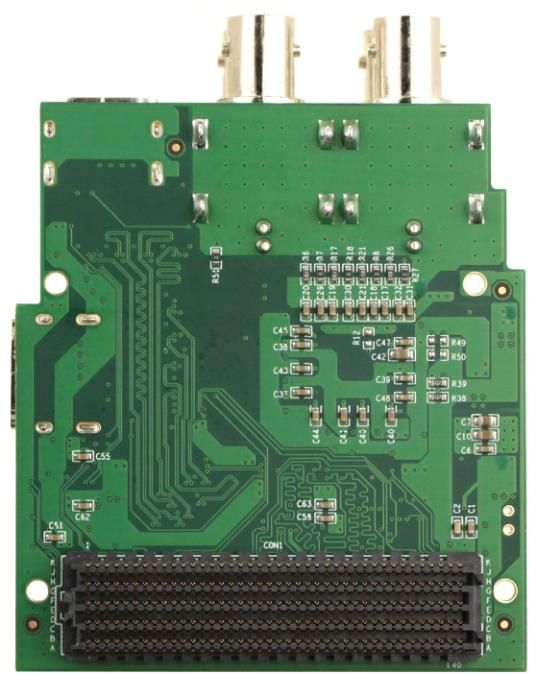

TL2867F背面图


TL2867F背面图

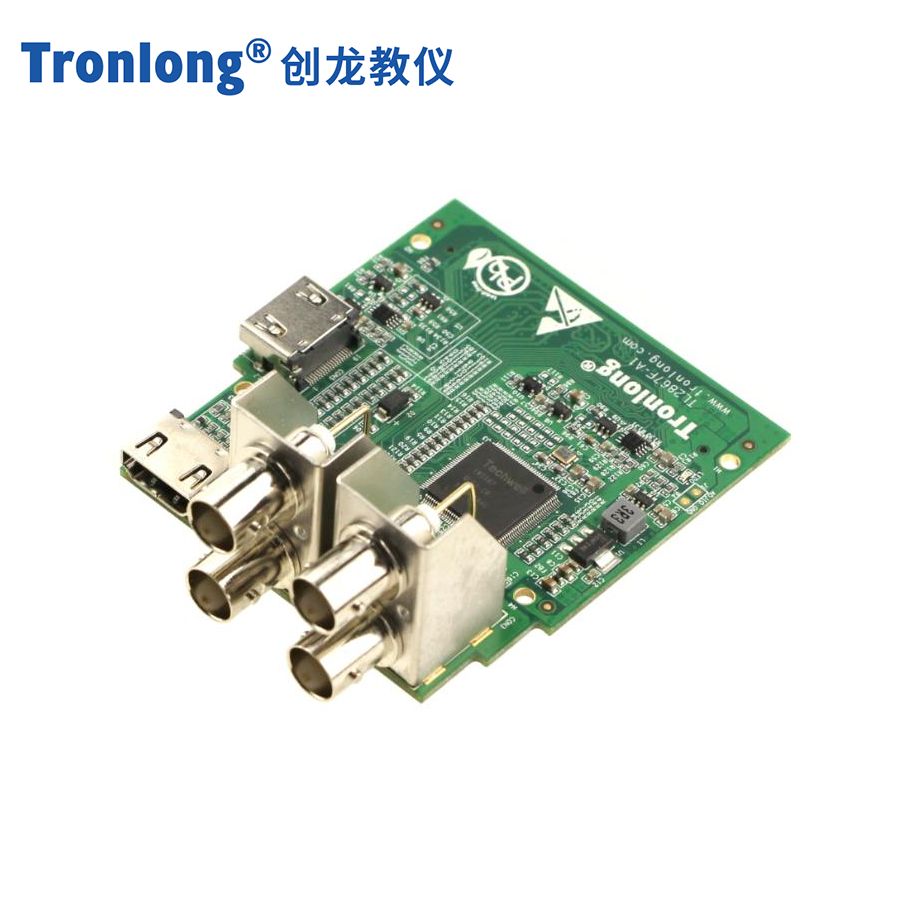

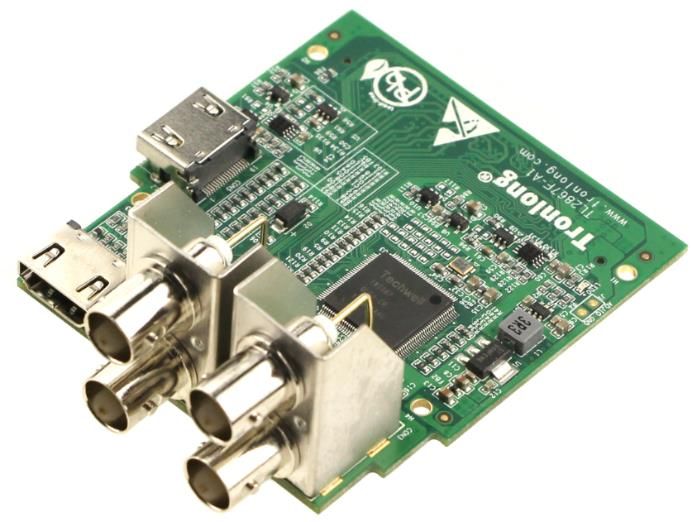

TL2867F斜视图


TL2867F斜视图

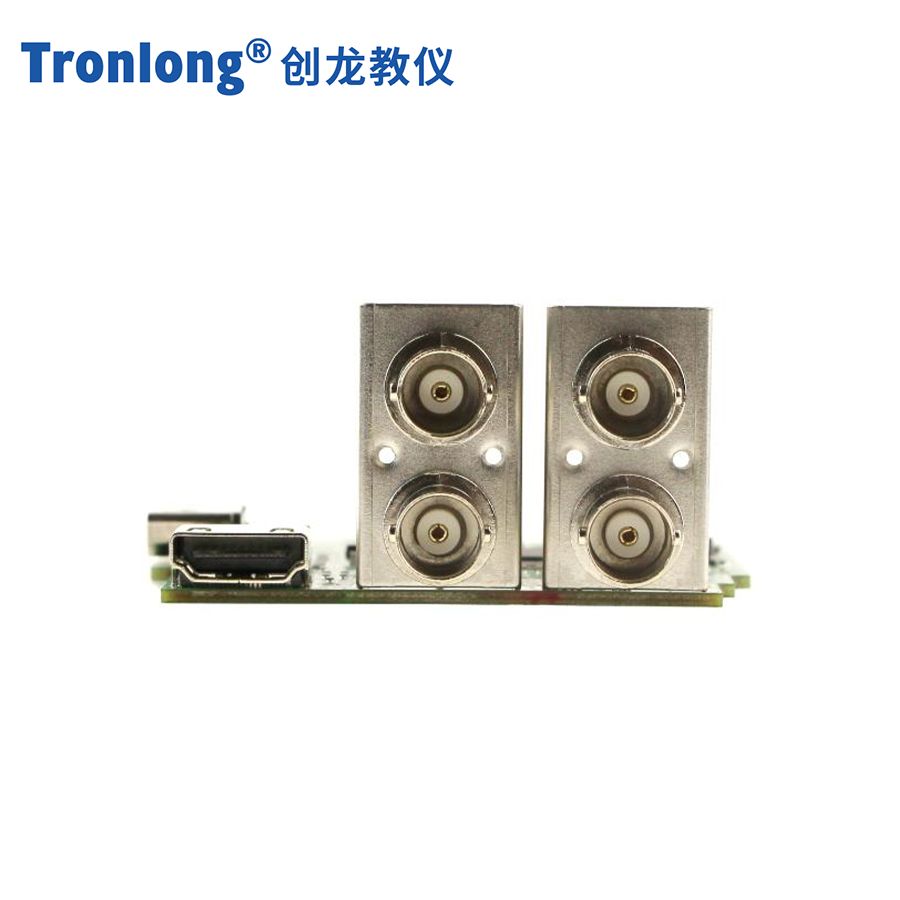

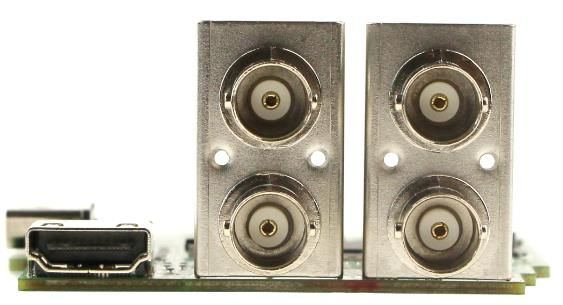

TL2867F侧视图


TL2867F侧视图




硬件框图

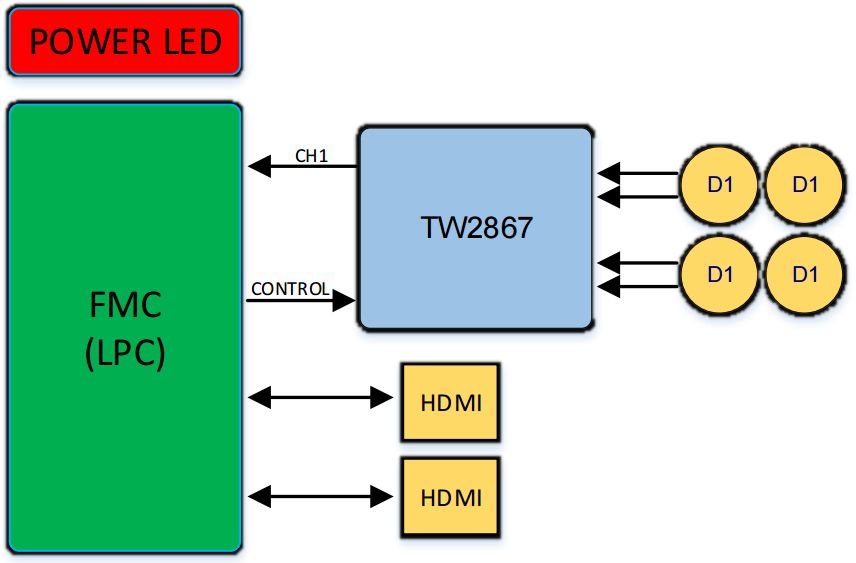

TL2867F硬件框图


TL2867F硬件框图




机械尺寸

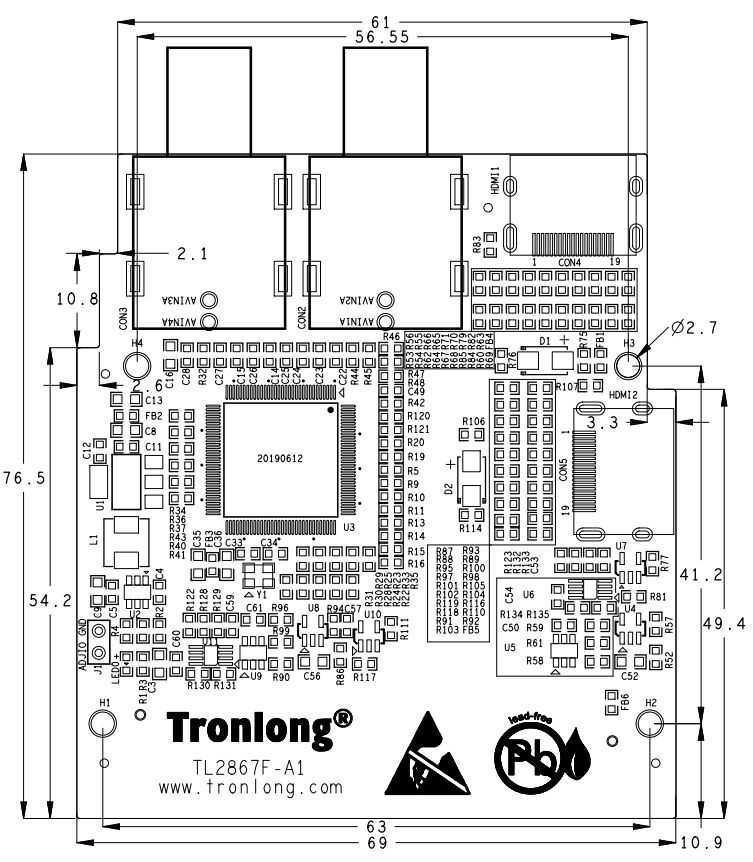

TL2867F机械尺寸


TL2867F机械尺寸




引脚定义

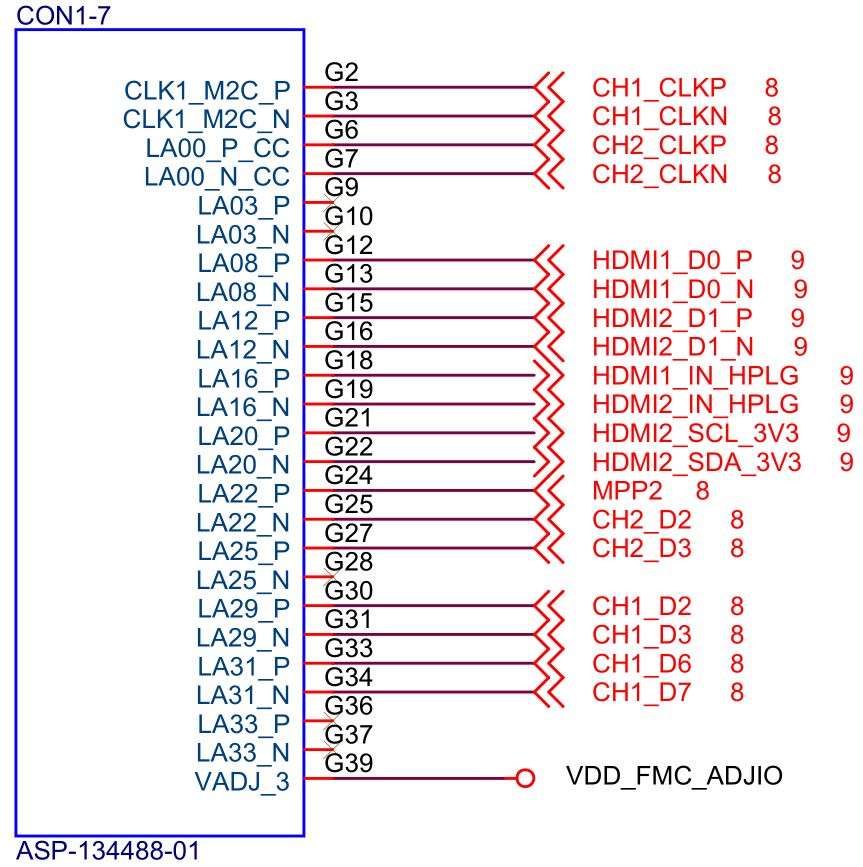

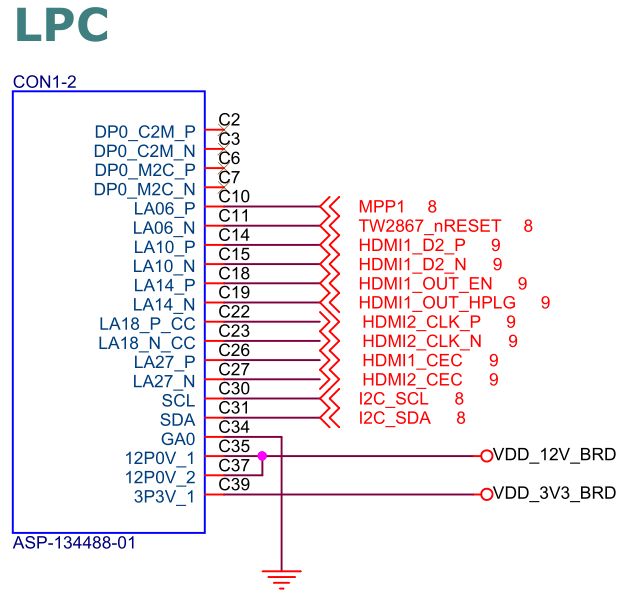

TL2867F FMC 连接器引脚定义1


TL2867F FMC 连接器引脚定义1

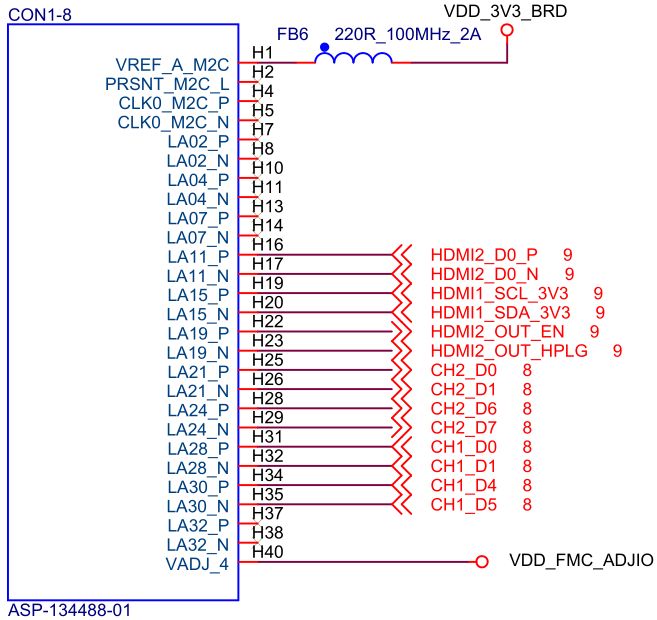

TL2867F FMC 连接器引脚定义2


TL2867F FMC 连接器引脚定义2

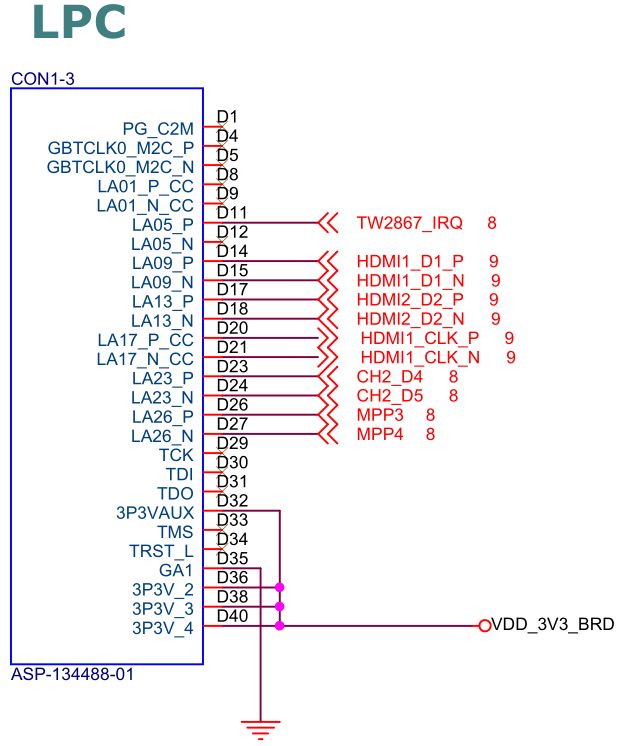

TL2867F FMC 连接器引脚定义3














TL2867F FMC 连接器引脚定义4




发货清单

名称数量备注
TL2867F 模块1 个
BNC 转 AV 母座接头4 个赠品
AV 视频延长线4 条赠品
红外夜视摄像头4 个赠品
12V2A 电源适配器4 个赠品
资料光盘1 套赠品
技术支持
01 协助底板设计和测试,减少硬件设计失误;
02 协助解决按照用户手册操作出现的异常问题;
03 协助产品故障判定;
04 协助正确编译与运行所提供的源代码;
05 协助进行产品二次开发;
06 提供长期的售后服务。
