复合视频采集模块：TL5147DI
产品特性
硬件说明
机械尺寸
配套摄像头
技术支持
增值服务
产品特性
TL5147DI 模块基于芯片 TVP5147M1 进行设计，与创龙教仪 OMAP-L138/AM1808/TMS320C6748 等开发板配套使用，使用 VPIF 总线连接，用于视频的实时采集；
支持两路视频信号同时输入；支持 PAL/CVBS/YPbPr 模拟视频信号输入；
将输入信号转换为 Y/YCbCr 数字视频信号，取高 8 位输出；
I2C 控制接口；板载 5V 供电； 工作温度-40℃~+85℃。

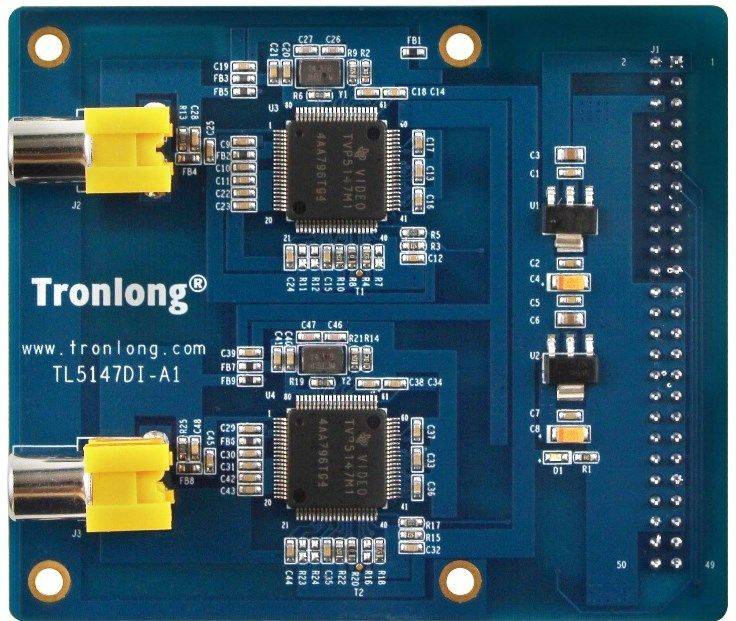

TL5147DI 模块正面图

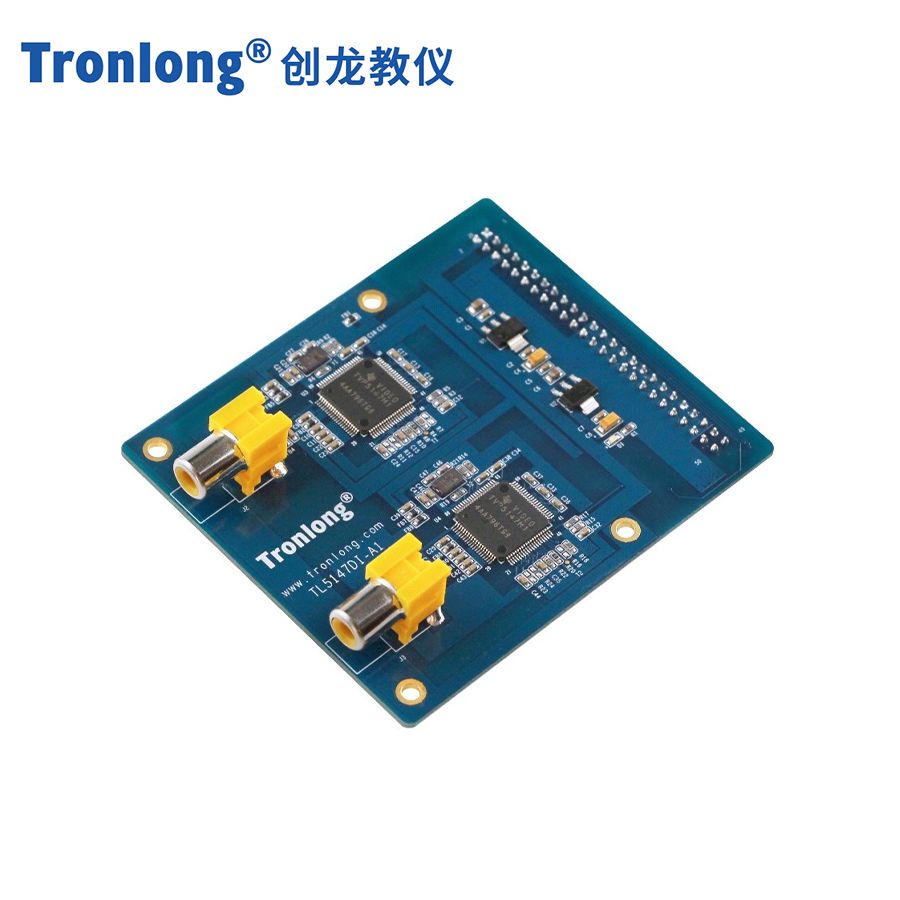

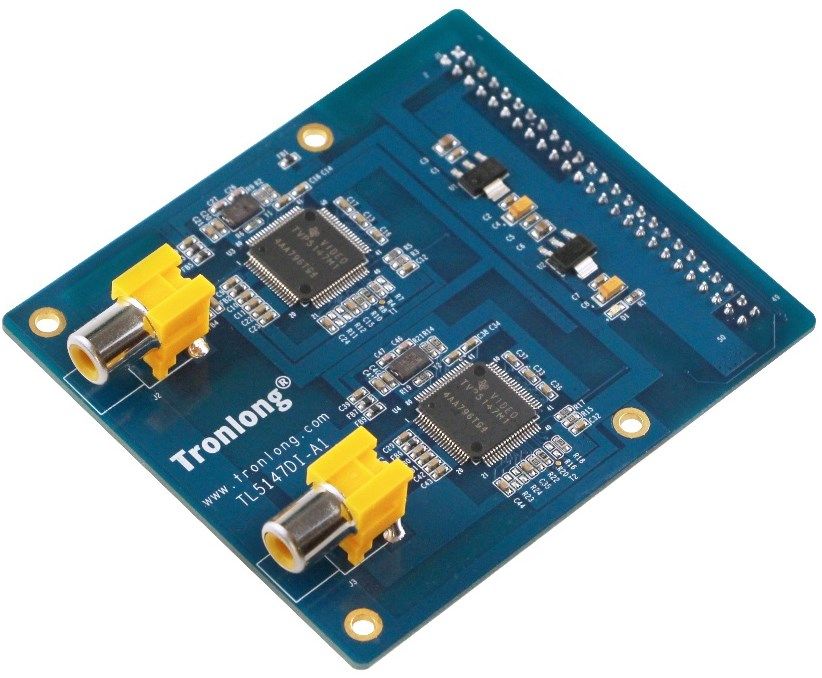

TL5147DI 模块斜视图

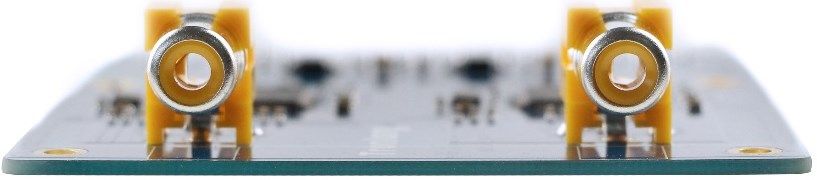

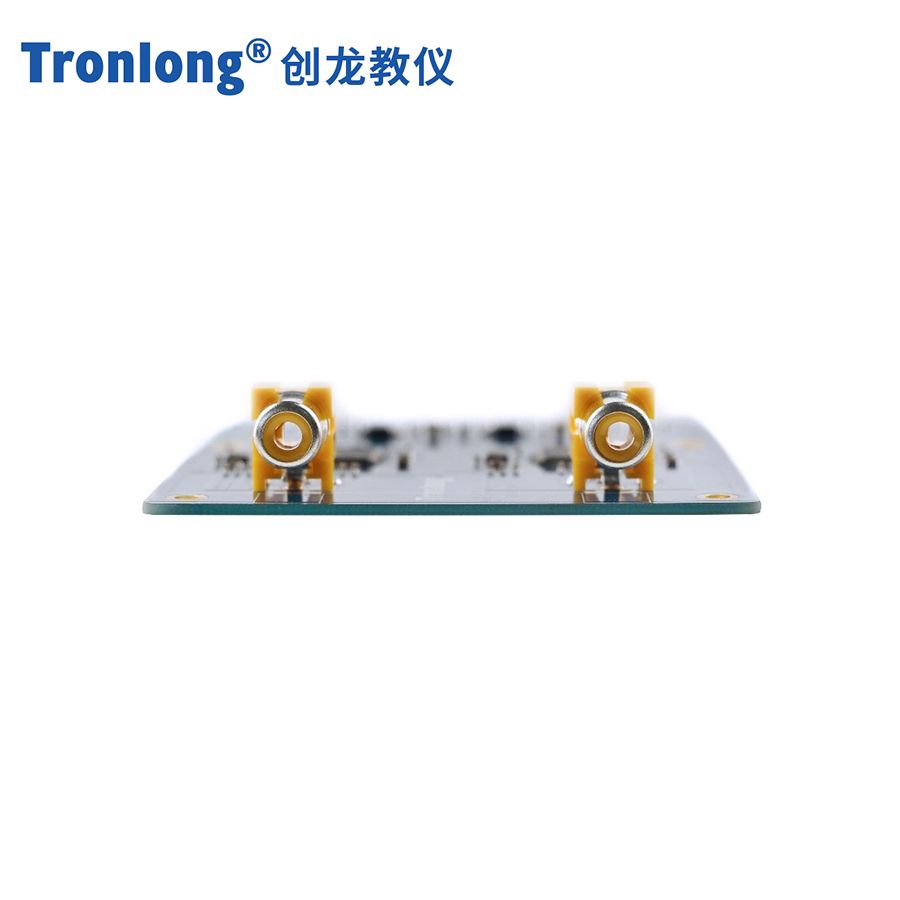

TL5147DI 模块侧视图
硬件说明
硬件框图

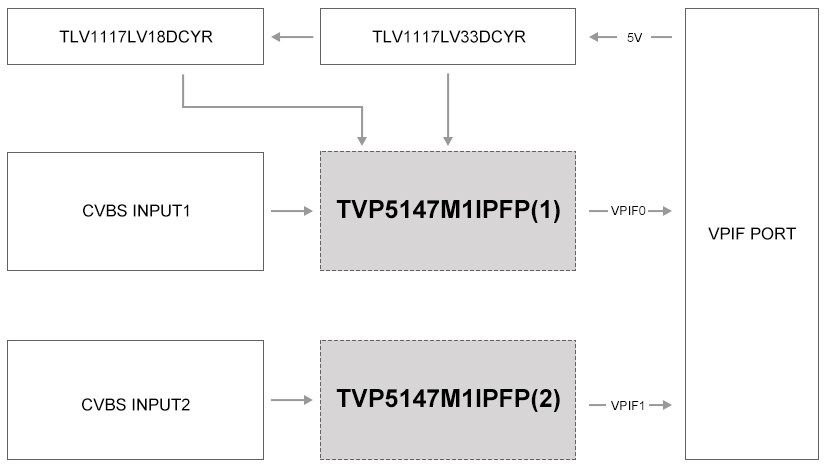

TL5147DI 模块硬件框图
接口定义

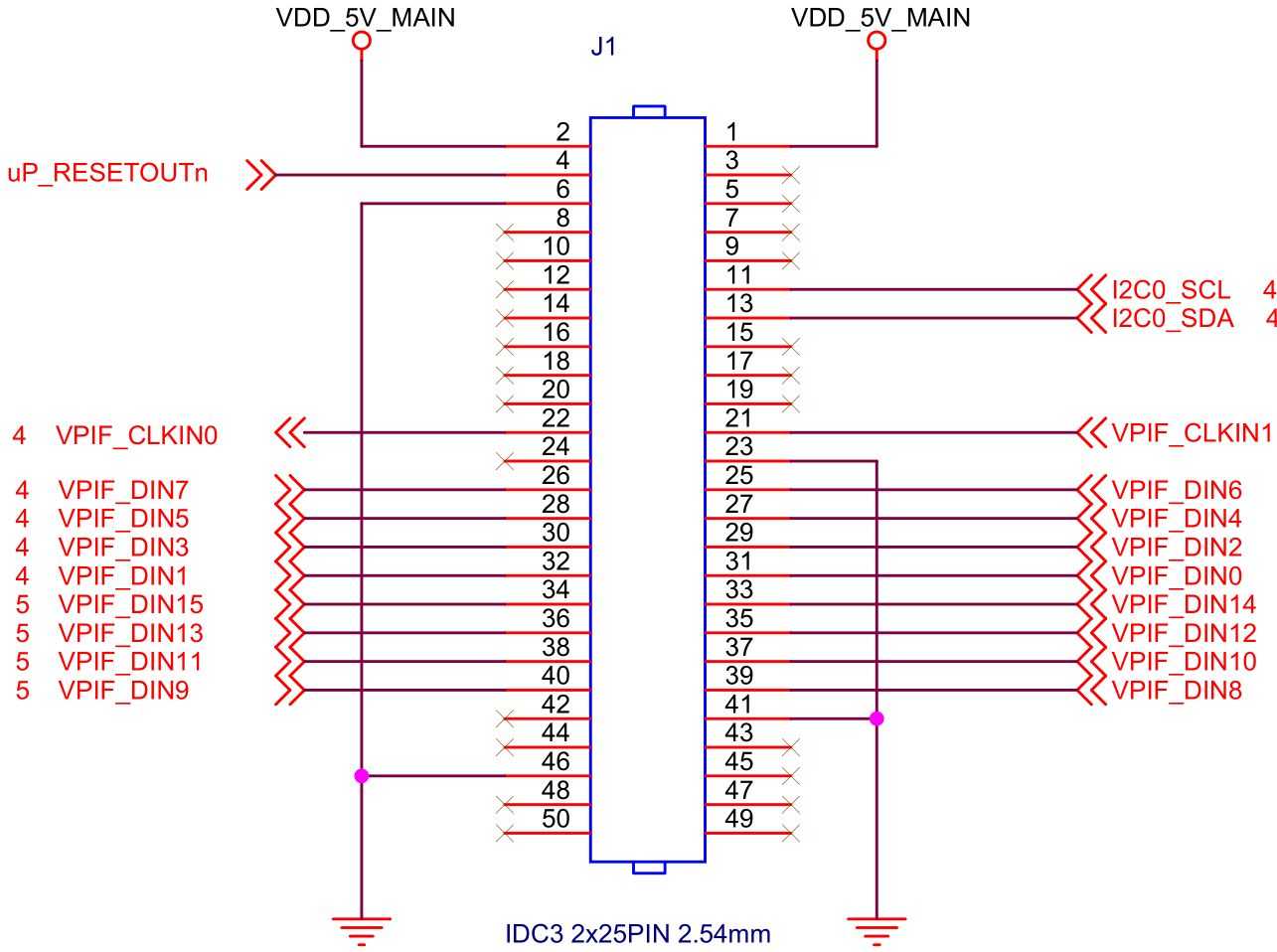

TL5147DI 模块接口定义
机械尺寸

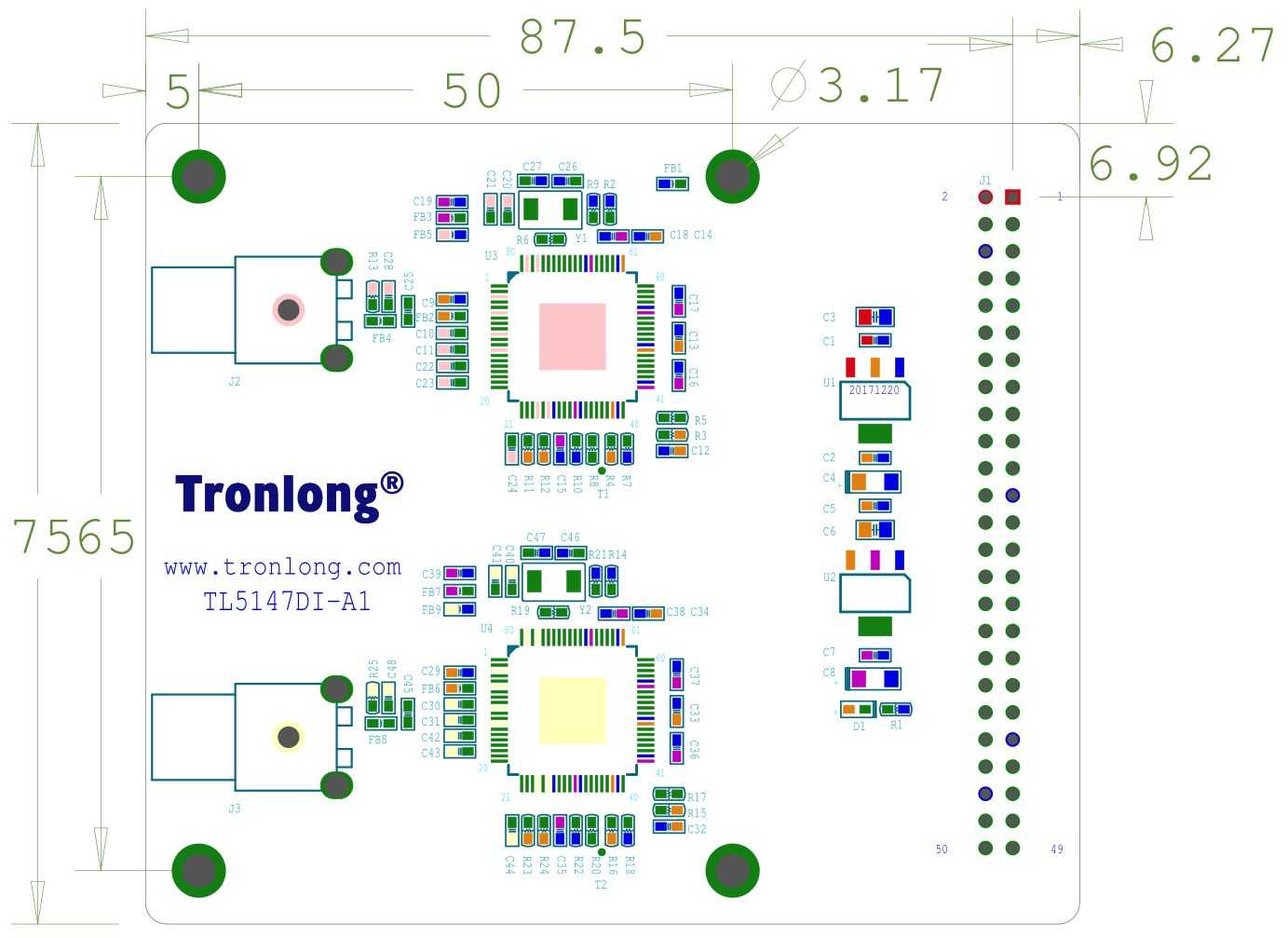

TL5147DI 模块机械尺寸
配套摄像头
购买本模块将可选择以下任意一款配套摄像头，标配为红外夜视微型高清摄像头。
（1）红外夜视微型高清摄像头（标配）
TL5147-A 模块 红外夜视微型高清摄像头
- 红外夜视微型高清摄像头特性 -
| 感光元件 | PHILIPS 3299 | 色彩 | 彩色 |
| 内置麦克风 | 声像同录 | 夜视 | 黑白 |
| 分辨率 | 1380*1080P | 电视制式 | PAL/NTSC |
| 像素 | 600万 | 镜头 | 3.6MM，平面90度 |
| 清晰度 | 1080线 | 红外灯数量 | 8颗（黑色） |
| 最低照度 | 0LUX （红外灯常开启） | 红外灯波段 | 940NM |
| 信噪比 | ≥48DB | 夜视距离 | 3~5米 |
| 伽玛值 | 0.45 | 工作温度 | -10~50摄氏度 |
| 帧数 | 50 帧（PAL）/ 60 帧（NTSC） | 供电范围 | DC9-12V |
| 白平衡 | 自动 | 功耗 | 120MA |
| 音频 | 单声道 | 尺寸 | 22MM*9MM （直径*高度） |
| 视频输出 | 1VP-P 75欧 | 重量 | 0.06KG |
（2） 倒车后视高清CCD摄像头
TL5147-A 模块 倒车后视高清CCD摄像头
- 倒车后视高清CCD摄像头 -
品牌 | 逸森 Evoresn | 是否支持夜视 | 是 |
| 型号 | 18.5 后视 3030 芯 | 警示距离标尺画线 | 有 |
| 图像传感器 | 1/3” sony CCD | 扫描方式 | NTSC 525Lines.60Field/sec |
| 有效像素 | 680H*480V 480TV 线 | 工作电压 | DC 12V |
| 视角 | 170° | 信噪比 | ≥48dB(AGCDEF) |
| 是否自动调焦 | 是 | 最低光照度 | 0.1LUX |
| 是否自动感光 | 是 | 工作温度范围 | -30℃~85℃ |
| 是否防水 | 是 | 视频输出信号 | 1.0Vp-p |
（3） 红外夜视模拟一体摄像机
TL5147-A 模块 红外夜视模拟一体摄像机
- 倒车后视高清CCD摄像头 -
| 型号 | JYA9007 | 视频输出幅度 | 1.0Vp-p/75惟 |
| 感光面积 | 1/4 英寸 | 自动增益控制 | 自动 |
| 有效像素 | 1080TV 线 | 白平衡方式 | 自动 |
| 镜头 | 标配 3.6mm 镜头 | 逆光补偿方式 | 自动 |
| 红外灯 | 36 颗 LED 红外灯 | 电子快门 | 1S - 1/1000 秒 |
| 距离 | 30 米以上 | 同步方式 | 内同步 |
| IR-CUT | 日夜切换双滤镜，彩转黑色（即白天彩色，红外开启后黑白） | 工作电压 | DC 12V |
| 图像传感器 | 1/3.5 CMOS V8330+8510 | 工作温度 | -20℃~60℃ |
| 信号制式 | PAL | 防水等级 | IP66 |
| 最低光照度 | 0.01LUX/F1.2 |
技术支持
01
协助底板设计和测试，减少硬件设计失误；
02
协助解决按照用户手册操作出现的异常问题；
03
协助产品故障判定；
04
协助正确编译与运行所提供的源代码；
05
协助进行产品二次开发；
06
提供长期的售后服务。
增值服务
主板定制设计
核心板定制
嵌入式软件开发
项目合作开发
技术培训
