视频模块:TLCameraLinkF
产品简介
机械尺寸
引脚定义
发货清单
技术支持
增值服务
产品简介
TLCameraLinkF 是一款基于 FMC LPC 标准设计的 CameraLink 视频输入及 HDMI 视频输出模块,与创龙教仪 Zynq-7000/Kintex-7/Artix-7 等开发板配套使用,可缩短用户开发时间,让产品快速上市;
支持 1 路 CameraLink Full 或 2 路 CameraLink Base 模式视频输入;支持 1 路 HDMI 视频输出,分辨率最高支持 1080P60;
CameraLink 通过 LVDS 信号引出,采用标准 SDR26 连接器;HDMI 通过 Sil9022A 芯片引出,采用标准 HDMI 连接器;
支持 1 路 HDMI 视频输出,分辨率最高支持 1080P60;
HDMI 通过 Sil9022A 芯片引出,采用标准 HDMI 连接器。








TLCameraLinkF模块正面图


TLCameraLinkF模块正面图










TLCameraLinkF模块背面图


TLCameraLinkF模块背面图










TLCameraLinkF模块斜视图


TLCameraLinkF模块斜视图










TLCameraLinkF模块侧视图


TLCameraLinkF模块侧视图




机械尺寸

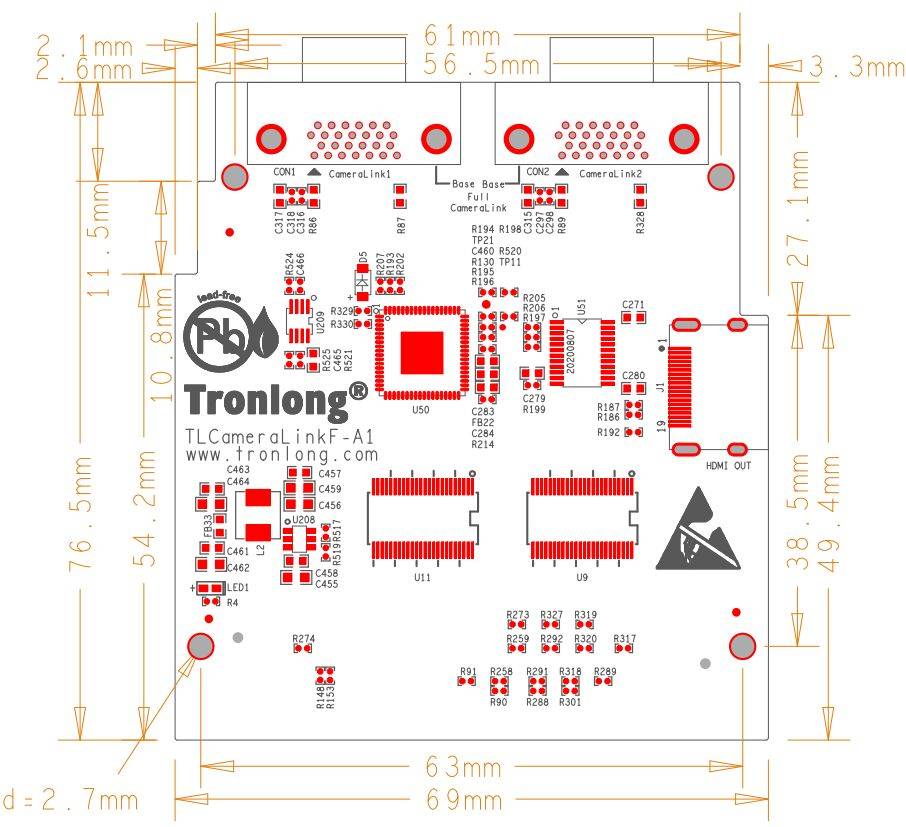

TLCameraLinkF模块机械尺寸


TLCameraLinkF模块机械尺寸




引脚定义




TLCameraLinkF模块 FMC 连接器引脚定义 1


TLCameraLinkF模块 FMC 连接器引脚定义 1











TLCameraLinkF模块 FMC 连接器引脚定义 2


TLCameraLinkF模块 FMC 连接器引脚定义 2










TLCameraLinkF模块 FMC 连接器引脚定义 3


TLCameraLinkF模块 FMC 连接器引脚定义 3












TLCameraLinkF模块 FMC 连接器引脚定义 4


TLCameraLinkF模块 FMC 连接器引脚定义 4




发货清单

名称数量备注
TLCameraLinkF 模块1 个
资料光盘1 套赠品
技术支持
01 协助底板设计和测试,减少硬件设计失误;
02 协助解决按照用户手册操作出现的异常问题;
03 协助产品故障判定;
04 协助正确编译与运行所提供的源代码;
05 协助进行产品二次开发;
06 提供长期的售后服务。
增值服务
主板定制设计
主板定制设计
核心板定制
核心板定制
嵌入式软件开发
嵌入式软件开发
项目合作开发
项目合作开发
技术培训
技术培训
资料名称 更新时间 操作
TLCameraLinkF模块规格书.pdf 2022-09-28
资料名称 更新时间 操作
TLCameraLinkF模块产品资料 2022-09-14
