FPGA Cyclone IV 嵌入式实验箱：TLEP4CE6-PlusTEB
产品系列：Cyclone IV
实验箱简介
软硬件参数
软件资源
经典应用
推荐教材
实验室配置
附录A 教学实验
技术支持
增值服务

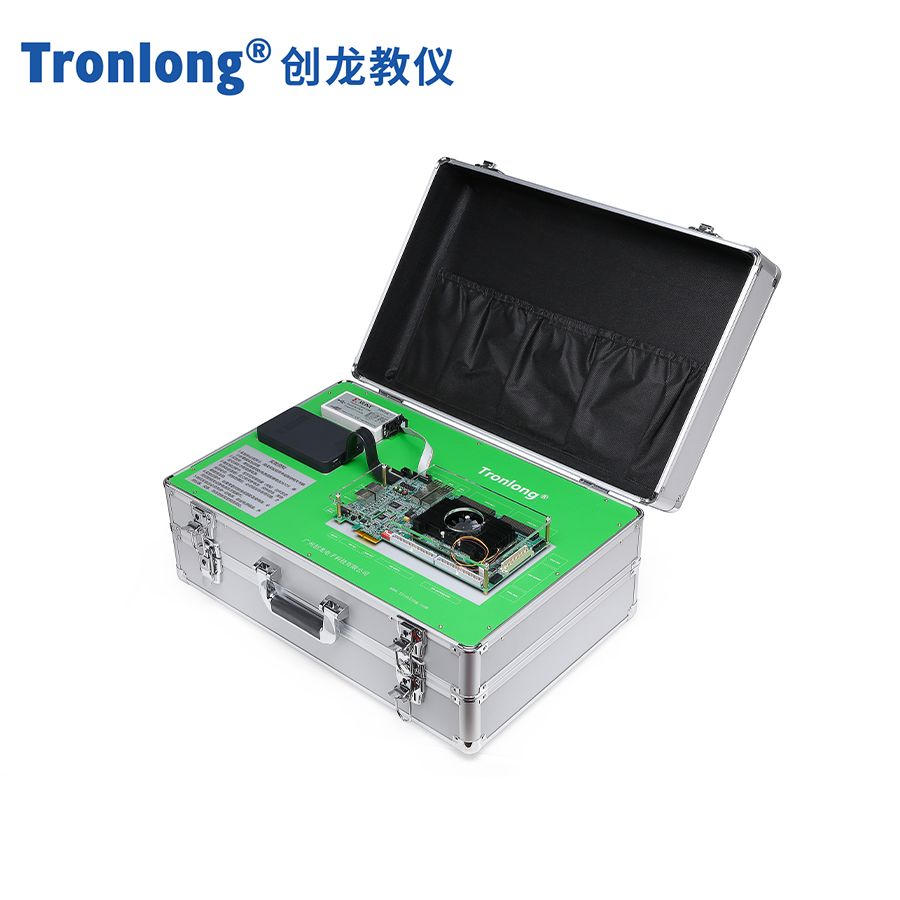

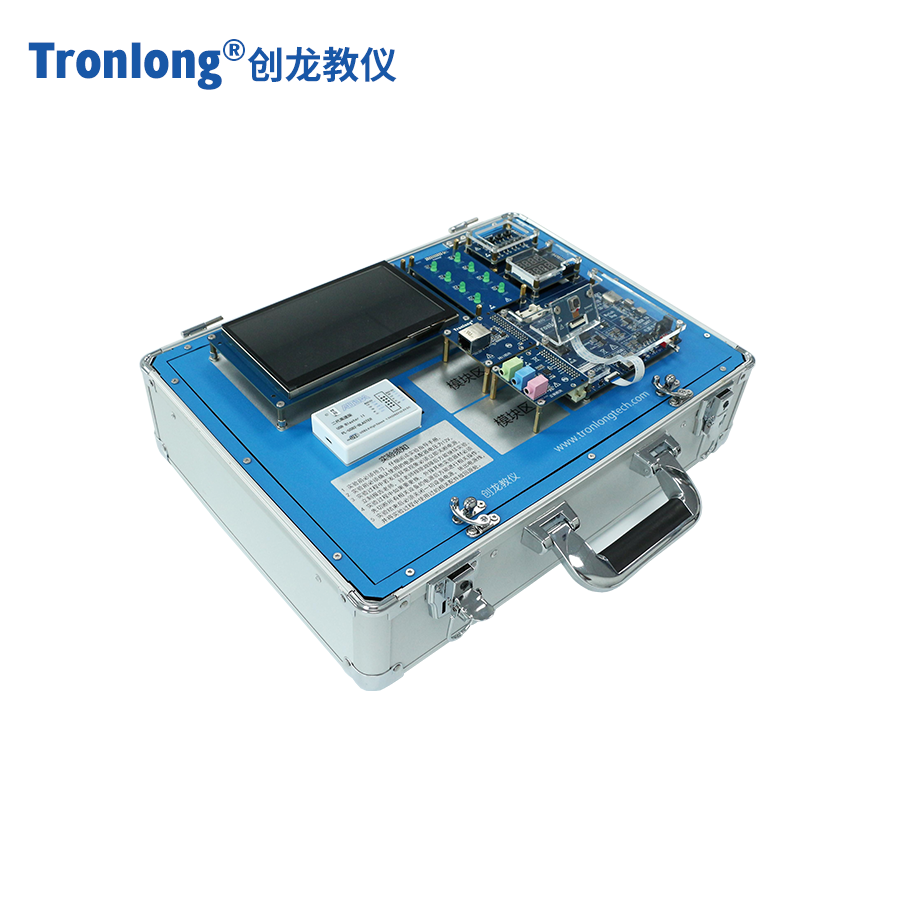

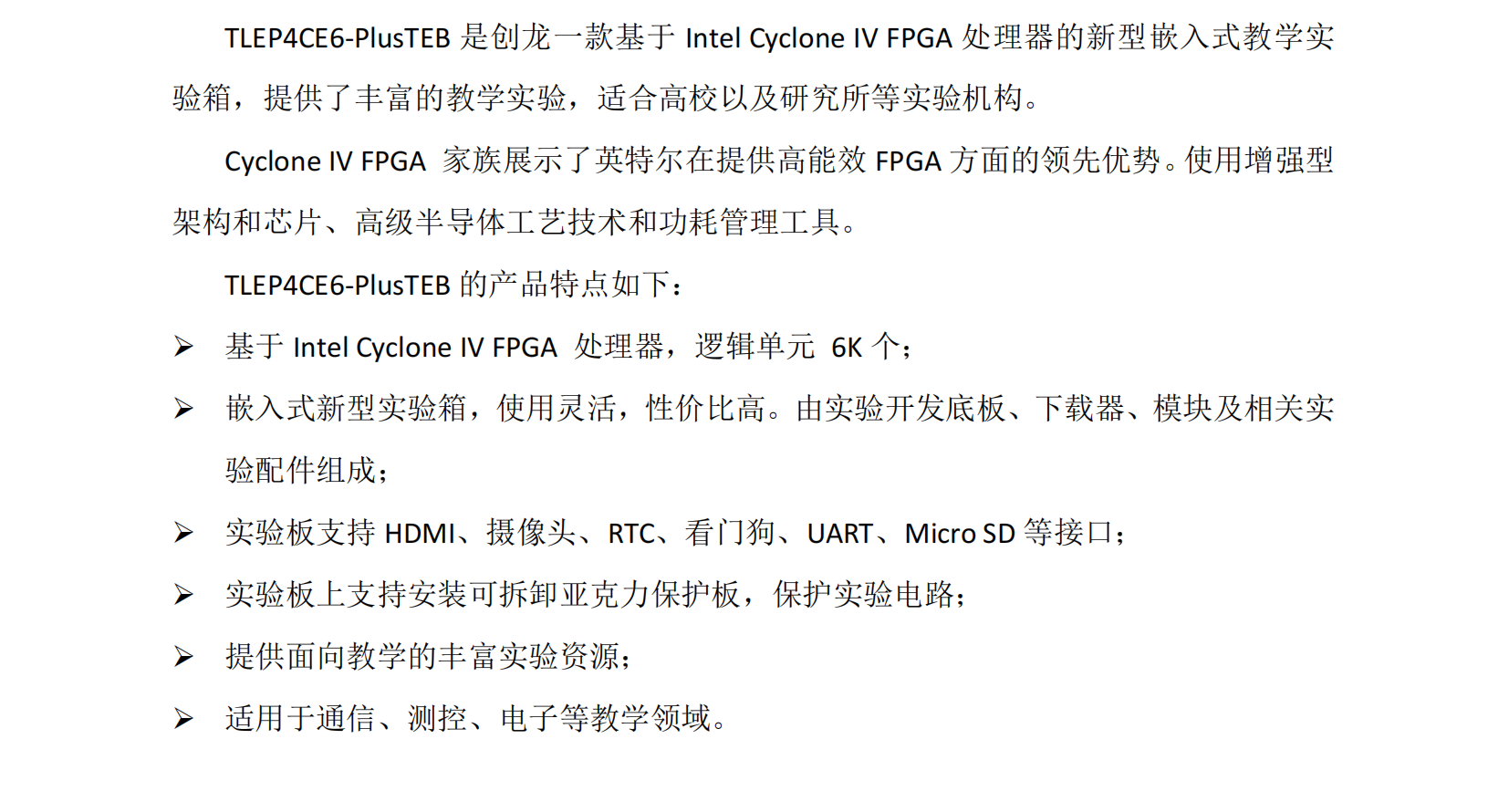

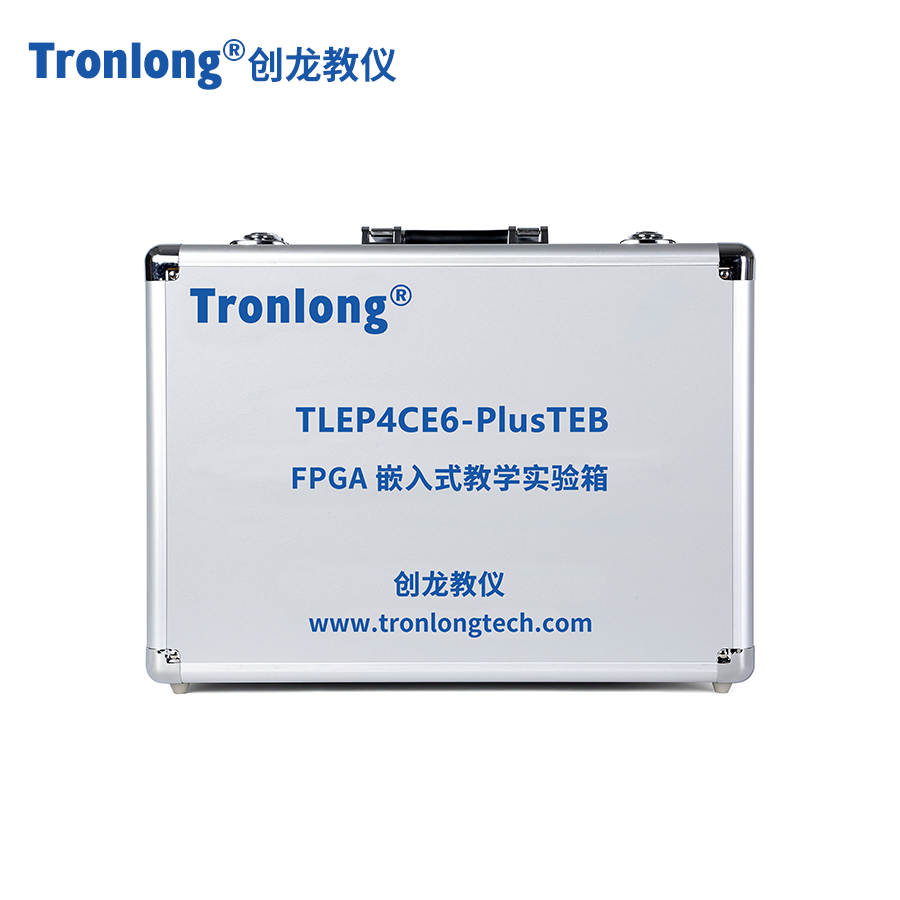

实验箱简介
软硬件参数

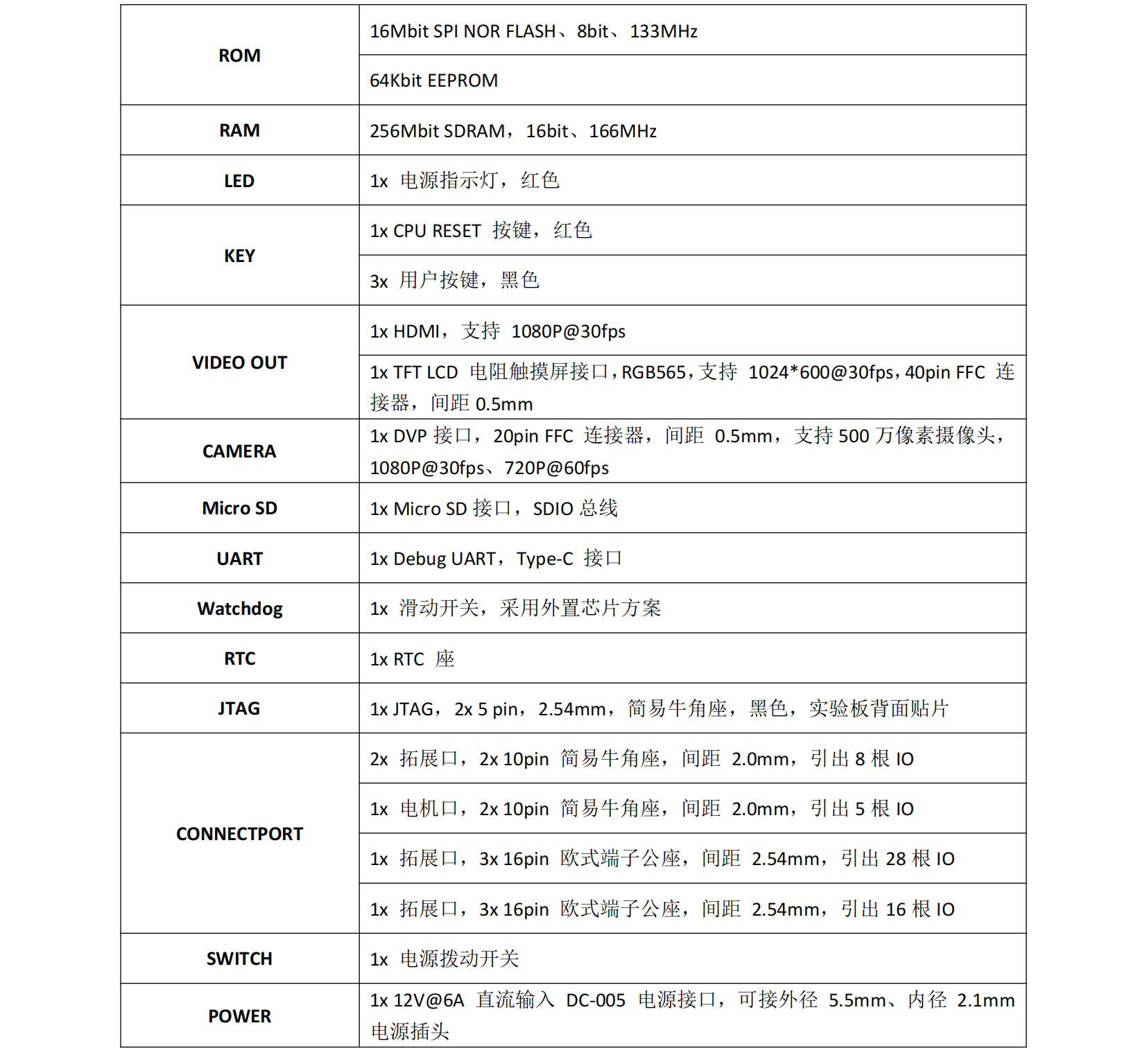

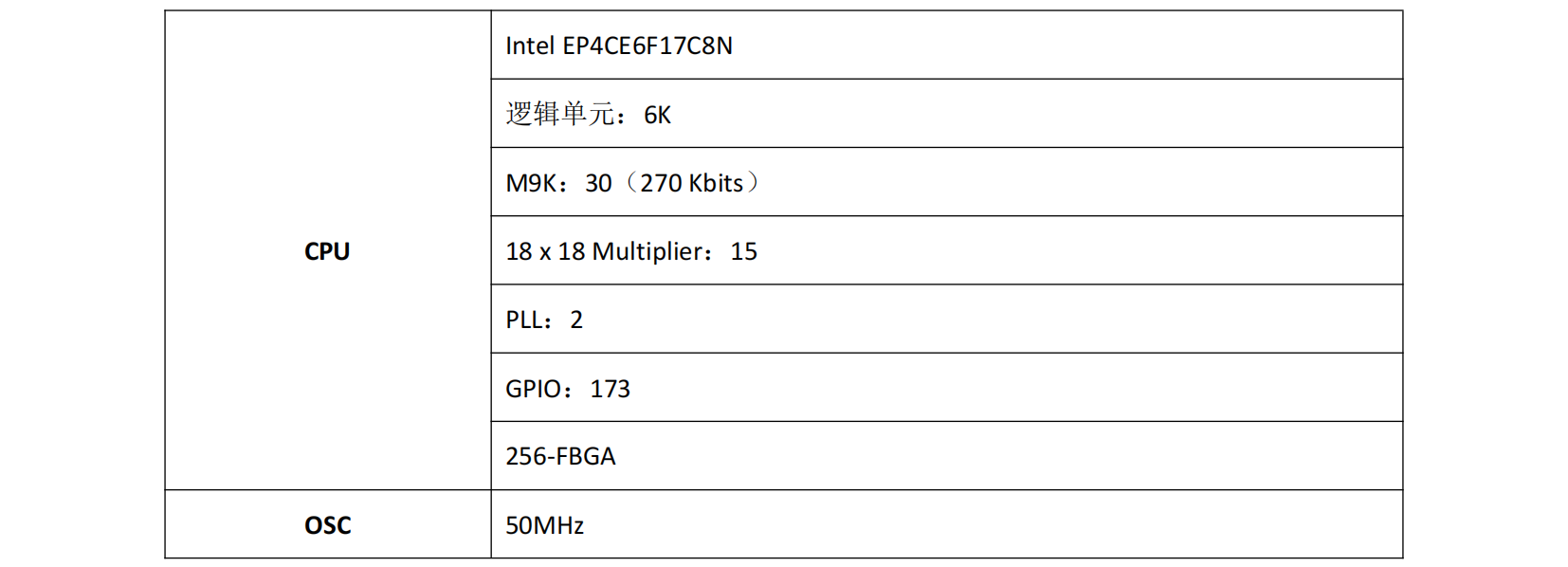

-实验板硬件参数-
-模块列表-
| 模块 | 描述 |
| 按键模块 | 8x 按键 |
| 流水灯模块 | 8x LED |
| 交通灯模块 | 12x 红、黄、绿三色LED |
| 数码管模块 | 2x 八段数码管 |
| 矩阵键盘模块 | 4*4矩阵键盘 |
| 拨码开关模块 | 8x 拨码开关 |

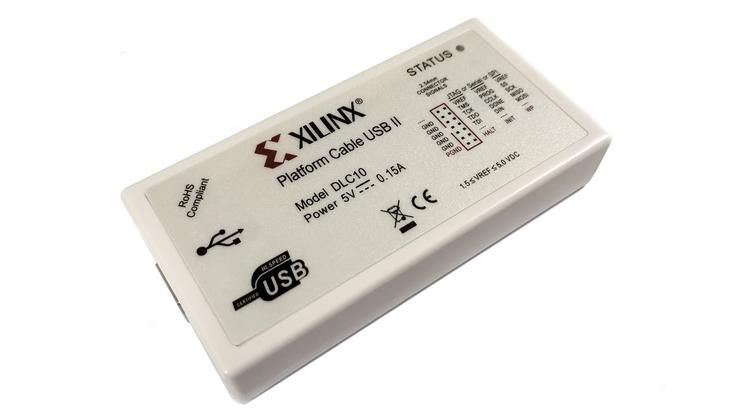

-下载器特性-
| 电脑系统兼容性 | 支持的系统 | Win7、win8、win10、win11 |
| 系统稳定性 | 不蓝屏、不卡顿、不掉线、不死机、不报错 | |
| 驱动兼容性 | 直接使用Quartus软件原生自带驱动 | |
| 开发软件兼容性 | Quartus ll 13.0以上版本 | |
| 功能兼容性 | sof程序下载，jic烧录，AS模式烧录POF，Signaltap ll在线调试，In-System-Sources-and-Probes在线调试，In-Sytem-memory-Content-Editor在线调试，NIOS II程序下载，NIOS II程序在线调试，JTAG-UART串口功能 | |
| 电平兼容性 | 采用高速电平转换芯片，兼具电平转换和信号缓冲功能兼容1.5V、1.8V、2.5V、3.3V等电压范围在1.5~3.3V范围内的器件 | |
| 性能优异性 | TCK速率高达24Mhz | |
| 器件兼容性 | 支持Altera/Intel CPLD、FPGA、SOC FPGA | |
软件资源
| 软件工具 | Quartus Prime 标准版，Version 23.1 | |
| 教学资源 | 实验指导手册 | FPGA实验环境搭建与开发基础 |
| 组合逻辑实验 | ||
| 时序逻辑实验 | ||
| FPGA基础外设实验 | ||
| 综合实验 | ||
| 完整的实验代码 | ||
经典应用
-组合逻辑应用-
| 多数表决器（源码） | 三输入多数表决器的设计。 |
| 多数表决器（IP核） | Ø 74x138 译码器。 |
| Ø IP 核设计。 | |
| Ø 调用 IP 核实现多数表决器。 | |
| 四位二进制加法器 | Ø 实现四位二进制加法器。 |
| Ø 拨码开关控制两组输入数字。 | |
| Ø 数码管输出显示结果值。 | |
| 一位8421 BCD码加法器 | Ø 实现一位8421 BCD码加法器。 |
| Ø 矩阵键盘控制两组输入数字。 | |
| Ø 数码管输出显示结果值。 |
-时序逻辑应用-
| 时钟同步状态机 | Ø 时钟同步状态机的设计。 |
| Ø 均匀的连续输出 11001。 | |
| 同步计数器 | Ø 74x163 同步计数器。 |
| Ø 完成从 0 到 15 的循环计数。 | |
| 移位寄存器 | Ø 74x194 移位寄存器。 |
| Ø 通过调用 IP 核产生 11001 的循环序列。 |
-FPGA基础外设应用-
| 显示 | 数码管显示。 |
| HDMI显示。 | |
| 其他 | LED、UART、矩阵键盘、存储器读写、十字交通灯等。 |
-电子秒表综合设计-
电子秒表可实现的功能为计时和显示时间。
电子秒表综合设计可划分为3个模块：矩阵键盘扫描模块、按键控制模块和数码管显示模块。
矩阵键盘扫描首先判断矩阵按键中有无按键按下，然后判断闭合键所在位置。
FPGA使用串行通信方式，通过HD7279A-SP 芯片来实现对数码管的显示控制。
按键控制模块用于控制计时开始、 停止、 清零，共有 4 个状态：空闲、开始、停止、清零，可通过按键切换状态。在按键控制模块中实现秒表计时。
推荐教材
《现代EDA技术及其应用——基于 FPGA&Verilog HDL的描述与实现》在总结多年课程教学和实践教学经验的基础上，系统阐述学习EDA技术的必要性，全面论述EDA技术的要点，通过对常用FPGA器件的描述及多种典型的数字系统设计，展示了EDA技术的理论、方法与开发实践。
实验室配置
| 必需配置 | 电脑、FPGA教学实验箱。 |
| 可选配置 | 示波器、信号源、万用表等。 |
附录A 教学实验
| 序号 | 实验性质 | 实验内容 |
| 1 | 软件搭建 | FPGA实验环境搭建 |
| 2 | 开发入门 | 实验开发工具介绍 |
| 3 | 开发入门 | Quartus 开发基础 |
| 4 | 开发入门 | 程序固化 |
| 5 | 基础实验 | 同步RS触发器的设计实验 |
| 6 | 基础实验 | 同步T触发器的设计实验 |
| 7 | 基础实验 | 同步D触发器的设计实验 |
| 8 | 基础实验 | 同步JK触发器的设计实验 |
| 9 | 基础实验 | 多数表决器实验（源码） |
| 10 | 基础实验 | 多数表决器实验（IP核） |
| 11 | 基础实验 | 四位二进制加法器实验 |
| 12 | 基础实验 | 一位 8421 BCD 码加法器实验 |
| 13 | 基础实验 | 时钟同步状态机的设计实验 |
| 14 | 基础实验 | 同步计数器74x163的实现实验 |
| 15 | 基础实验 | 移位寄存器的实现和应用实验 |
| 16 | 基础外设 | SDRAM 读写实验 |
| 17 | 基础外设 | SPI FLASH 读写实验 |
| 18 | 基础外设 | I2C EEPROM 读写实验 |
| 19 | 基础外设 | LCD 显示与触控实验 |
| 20 | 基础外设 | OV5640 摄像头采集 HDMI 显示实验 |
| 21 | 基础外设 | OV5640 摄像头采集 LCD 显示实验 |
| 22 | 基础外设 | UART 回环实验 |
| 23 | 基础外设 | Micro SD 卡读写实验 |
| 24 | 基础外设 | 按键 LED 灯控制实验 |
| 25 | 基础外设 | LED 流水灯实验 |
| 26 | 基础外设 | 呼吸灯实验 |
| 27 | 基础外设 | 数码管显示实验 |
| 28 | 基础外设 | 矩阵键盘实验 |
| 29 | 基础外设 | 十字交通灯实验 |
| 30 | 综合实验 | 电子秒表综合设计实验 |
| 31 | 综合实验 | 数字电子钟控制设计实验 |
| 32 | 综合实验 | 八路数字抢答器设计实验 |
| 33 | 综合实验 | 双向流水灯控制设计实验 |
| 34 | 综合实验 | 篮球比赛 24 秒倒计时设计实验 |
| 35 | 综合实验 | 电子幸运转盘设计实验 |
| 36 | 综合实验 | 简易洗衣机定时正反转控制设计实验 |
| 37 | 综合实验 | 病房呼叫系统设计实验 |
| 38 | 综合实验 | 电梯控制系统设计实验 |
| 39 | 综合实验 | 汽车方向之星设计实验 |
| 40 | 综合实验 | 基于 Sobel 算法的边缘检测实验 |
