产品中心

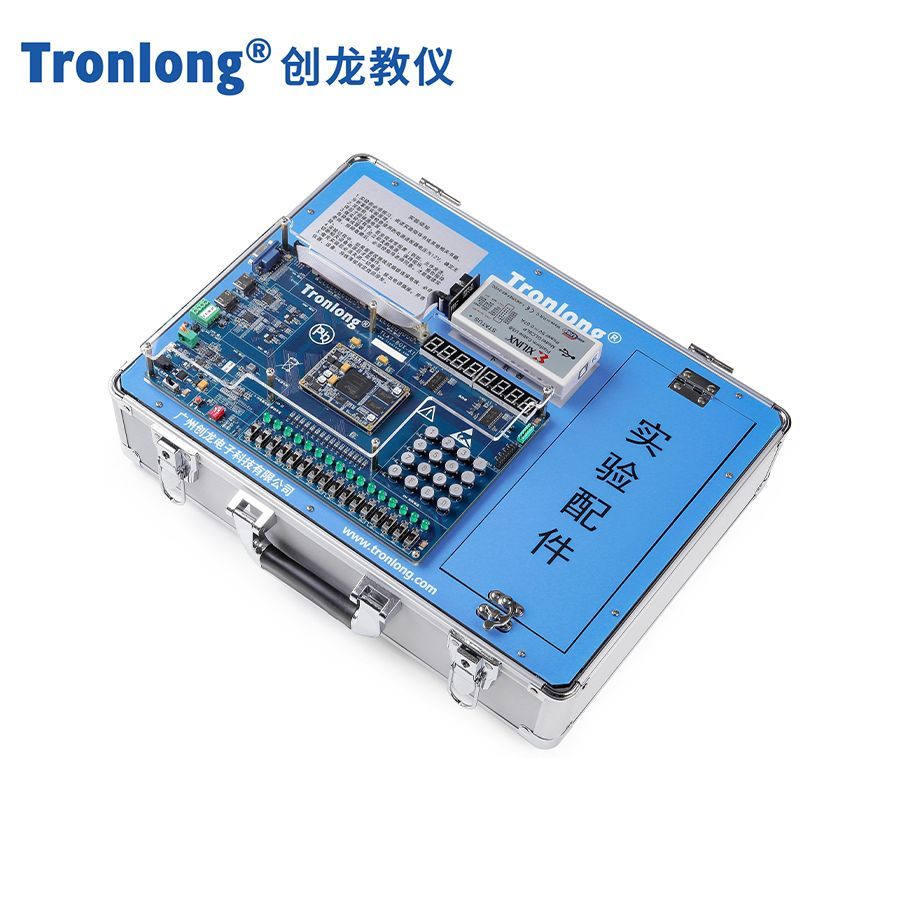

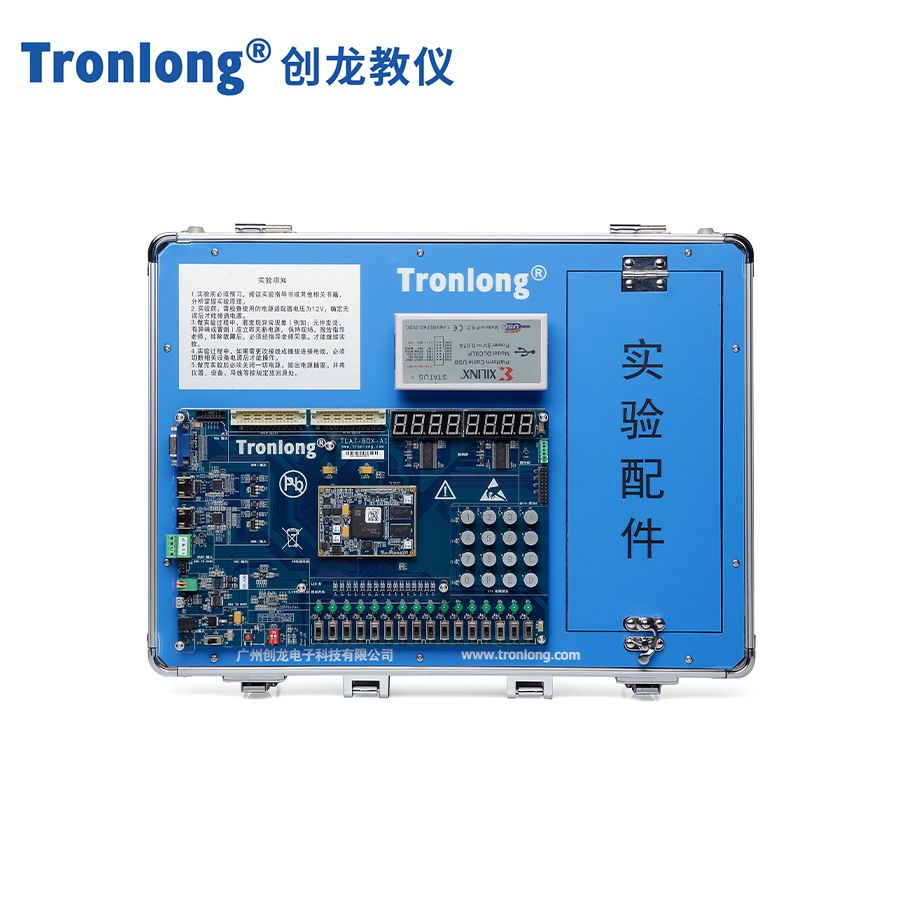

-实验主板硬件参数-
| CPU | 紫光同创Logos-2 |
| ROM | 256Mbit SPI NOR FLASH |
| RAM | 512MByte DDR3 |
| EEPROM | 256Kbit |
| LED | 3x 核心板LED(1个电源指示灯,2个用户指示灯) |
| 16x 底板LED | |
| SWITCH | 16x用户拨码开关 |
| 1x电源拨码开关 | |
| KEY | 1x 4*4矩阵键盘 |
| VGA | 1x VGA接口 |
| XADC | 1x XADC接口 |
| DAC | 1x DAC,TI TLC5615,单通道,10bit,1.21MHz更新速率,量程范围0~5V |
| DAC TO XADC | 1x 6pin接口 |
| NIXIE TUBE | 2x 四位八段数码管 |
| UART | 1x UART,Micro USB接口 |
| EXTENDED | 2x 欧式端子,GPIO接口,48Pin直插接口 |
| INTERFACE | 1x 20pin排针接口,GPIO接口 |
| 1x 12pin跳线帽放置区 | |
| JTAG | 1x 14pin JTAG接口,间距2.0mm |
| BOOT SET | 1x 2bit启动方式选择拨码开关 |
| POWER | 1x 12V 2A直流输入,DC417电源接口,外径4.4mm,内径1.65mm |
-下载器参数-
| 型号 | TL-PGMCable |
| 驱动 | 免驱动 |
| 支持软件 | 支持 Pango Design Suite(PDS)等紫光同创 FPGA 软件调试 |
| 支持器件 | 支持 PGL25G、PGL50G、PG2L100H 等紫光同创 FPGA 器件 |
| 接口 | 通过 USB 接口连接,无需外接电源 |
| 防反插 | 支持 |
| 速度 | 下载速度高达 15Mb/s |
| 软件工具 | Pango Design Suite 2022.2-SP1 | |
| 教学资源 | 实验指导手册 | FPGA实验环境搭建与开发基础 |
| Ø组合逻辑实验 | ||
| Ø时序逻辑实验 | ||
| ØFPGA基础外设实验 | ||
| Ø综合实验 | ||
| 完整的实验代码 | ||
-组合逻辑应用-
| 多数表决器(源码) | 三输入多数表决器的设计。 |
| 四位二进制加法器 | Ø 实现四位二进制加法器。 |
| Ø 拨码开关控制两组输入数字。 | |
| Ø 数码管输出显示结果值。 | |
| 一位8421 BCD码加法器 | Ø 实现一位8421 BCD码加法器。 |
| Ø 矩阵键盘控制两组输入数字。 | |
| Ø 数码管输出显示结果值。 |
-时序逻辑应用-
| 时钟同步状态机 | Ø 时钟同步状态机的设计。 |
| Ø 均匀的连续输出 11001。 | |
| 同步计数器 | Ø 74x163 同步计数器。 |
| Ø 完成从 0 到 15 的循环计数。 | |
| 移位寄存器 | Ø 74x194 移位寄存器。 |
| Ø 产生 11001 的循环序列。 |
-FPGA基础外设应用-
| 显示 | 数码管显示。 |
| VGA显示。 | |
| XADC采集 | Ø XADC 即 FPGA 里集成的一个 ADC 模块、温度传感器、电压传感器的集合。 |
| Ø 双通道 12 位的 ADC(每个通道的采样率都为 1MSPS)。 | |
| D/A转换 | Ø 板载TLC5615。 |
| Ø 具有串行接口的数模转换器。 | |
| Ø 10bit,支持单通道的模拟量输出。 | |
| Ø 软件可调输出范围:0V~+5V。 | |
| 其他 | LED、UART、矩阵键盘、存储器读写、脉冲发生器、十字交通灯等。 |
-电子秒表综合设计-
电子秒表可实现的功能为计时和显示时间。
电子秒表综合设计可划分为3个模块:矩阵键盘扫描模块、按键控制模块和数码管显示模块。
矩阵键盘扫描首先判断矩阵按键中有无按键按下,然后判断闭合键所在位置。
FPGA使用串行通信方式,通过HD7279A-SP 芯片来实现对数码管的显示控制。
按键控制模块用于控制计时开始、 停止、 清零,共有 4 个状态:空闲、开始、停止、清零,可通过按键切换状态。在按键控制模块中实现秒表计时。
-简易单通道示波器-
通过 XADC 及 BRAM 实现单通道示波器,将输入的波形,通过 VGA 显示出来。
简易单通道示波器的设计包括5个模块:使用 BRAM 作为显示内存、构建 VGA 显示模块、构建 XADC 模块、构建波形发生器模块、调用时钟分频和调用集成逻辑分析仪 ILA 。
波形是跟随时间动态的变化的,因此要把一屏的数据保存的内存里。BRAM,即块 RAM,是 FPGA 的固有硬件资源。
VGA 是扫描式暂时显示,要显示整个图像,一行扫描完成后要进行回扫,然后开始下一行的扫描。所有行扫描完成后,需要进行垂直回扫完成扫描过程。
XADC可以采集模拟信号转为数字信号送给 FPGA 内部使用。
《FPGA开发及应用——基于紫光同创Logos系列器件及Verilog HDL》以紫光同创公司的FPGA为例,全面系统地讲述了基于可编程逻辑器件的设计方法,结合实践讲解了大量的典型实例,便于读者理解和演练。书中从国内企业生产的EDA工具的使用到FPGA应用设计,再到Cortex-M1软核处理器的设计与应用,几乎涉及FPGA开发设计的所有知识,具体内容包括紫光同创FPGA芯片介绍、Pango Design Suite开发工具概述Verilog语言、基本逻辑电路设计、ModelSim仿真、IP介绍、大量实例讲解、Cortex-M1设计开发等。本书可作为FPGA开发初学者及工程技术人员的参考用书,也可作为电子信息工程、计算机科学与技术等相关专业本科生、研究生的教材。

| 必需配置 | 电脑、FPGA教学实验箱、交通灯模块。 |
| 可选配置 | 示波器、信号源、万用表等。 |
| 序号 | 实验性质 | 实验内容 |
| 1 | 软件搭建 | FPGA实验环境搭建 |
| 2 | 开发入门 | FPGA开发基础 |
| 3 | 基础实验 | 同步RS触发器的设计实验 |
| 4 | 基础实验 | 同步T触发器的设计实验 |
| 5 | 基础实验 | 同步D触发器的设计实验 |
| 6 | 基础实验 | 同步JK触发器的设计实验 |
| 7 | 基础外设 | 多数表决器实验(源码) |
| 8 | 基础外设 | 四位二进制加法器实验 |
| 9 | 基础外设 | 一位 8421 BCD 码加法器实验 |
| 10 | 基础外设 | 时钟同步状态机的设计实验 |
| 11 | 基础外设 | 同步计数器74x163的实现实验 |
| 12 | 基础外设 | 移位寄存器的实现和应用实验 |
| 13 | 基础外设 | LED流水灯实验 |
| 14 | 基础外设 | 数码管显示实验 |
| 15 | 基础外设 | VGA显示实验 |
| 16 | 基础外设 | UART回环实验 |
| 17 | 基础外设 | 矩阵键盘实验 |
| 18 | 基础外设 | 存储器读写实验 |
| 19 | 综合实验 | 电子秒表综合设计实验 |
| 20 | 综合实验 | 应用XADC实现多路电压采集及显示实验 |
| 21 | 综合实验 | DAC呼吸灯实验 |
| 22 | 综合实验 | 简易多通道示波器实验 |
| 23 | 综合实验 | 脉冲发生器实验 |
| 24 | 综合实验 | 十字交通灯实验 |
| 25 | 综合实验 | 数字电子钟控制电路设计实验 |
| 26 | 综合实验 | 八路数字抢答器电路设计实验 |
| 27 | 综合实验 | 双向流水灯控制电路设计实验 |
| 28 | 综合实验 | 篮球比赛24秒倒计时电路设计实验 |
| 29 | 综合实验 | 电子幸运转盘电子电路设计实验 |
| 30 | 综合实验 | 简易洗衣机定时正反转控制电路设计实验 |
| 31 | 综合实验 | 病房呼叫系统电路设计实验 |
| 32 | 综合实验 | 电梯控制系统电路设计实验 |
| 33 | 综合实验 | 汽车方向之星电路设计实验 |
