DSP C5000嵌入式开发板：TL5509-EVM

产品系列：C5000

匹配课程：《DSP技术与应用》

处理器架构：DSP

免费申请试用

产品详情资料下载可选配件

开发板简介

典型运用领域

软硬件参数

开发资料

电气特性

机械尺寸图

产品订购型号

开发板套件清单

技术支持

增值服务

开发板简介

基于TI C55x架构的定点TMS320VC5509A音频专用DSP处理器，在提高并行度的同时全面减少能量耗散，实现了高性能低功耗；

主频200MHz，两个ALU和两个17x17位乘法累加器，高达400MMACS，支持DMA传输；

128Kx16的片内RAM，包括64KB DARAM和192KB SARAM，32Kx16的片内ROM；

支持EMIF16、USB 2.0、MMC/SD、McBSP等大数据接口，同时支持I2C、UART等常见接口；

67.5mm*31mm，体积极小的TMS320VC5509A核心板，采用SO-DIMM200金手指连接；

提供丰富的开发例程，入门简单。

TL5509-EVM开发板正面图

TL5509-EVM开发板斜视图

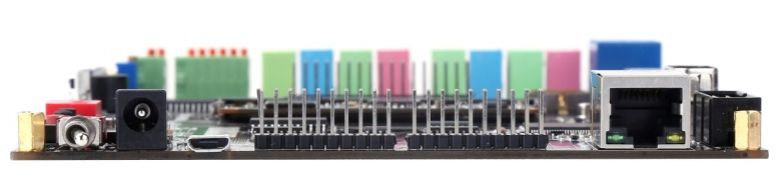

TL5509-EVM开发板侧视图1

TL5509-EVM开发板侧视图2

TL5509-EVM开发板侧视图3

TL5509-EVM开发板侧视图4

TL5509-EVM是一款基于广州创龙TI C55x架构的定点TMS320VC5509A低功耗核心板SOM-TL5509设计的高端DSP开发板；

底板采用沉金无铅工艺的2层板设计，它为用户提供了SOM-TL5509核心板的测试平台，用于快速评估SOM-TL5509核心板的整体性能；

SOM-TL5509引出CPU全部资源信号引脚，二次开发极其容易，客户只需要专注上层运用，降低了开发难度和时间成本，让产品快速上市，及时抢占市场先机；

不仅提供丰富的Demo程序，还提供全面的技术支持，协助客户进行底板设计和调试以及软件开发。

典型运用领域

· SMS/MMS电话

· 优质音频

· 语音加密

· 指纹识别器

· 音频接口盒

· 高速数据采集和生成

软硬件参数

硬件框图

TL5509-EVM开发板硬件框图

TL5509-EVM开发板硬件资源图解1

TL5509-EVM开发板硬件资源图解2

硬件参数

CPU	TI TMS320VC5509A，C55x定点DSP，主频200MHz
ROM	片内32Kx16bit，外扩512Kx16bit FLASH
RAM	片内128Kx16bit，外扩4Mx16bit SDRAM
EEPROM	2Kbit，AT24C02C
B2B Connector	1x SO-DIMM，共200pin
LED	2x电源指示灯（底板1个，核心板1个）
LED	5x用户指示灯（底板3个，核心板2个）
KEY	2x用户按键，1x系统复位按按键
JTAG	1x 14pin TI Rev B JTAG接口，间距2.54mm
DAC	1x DAC单通道，TI TL5615，，10bit，1.21MHz，0-5V，2pin接线端子，间距2.54mm
ADC	1x 4Channel ADC，10bit，0-3.3V，6pin接线端子，间距2.54mm
Infrared Transceiver	1x HX1838
BOOT SET	1x 4bit拨码开关
UART	1x UART，RS232，DB9接口，全双工模式
Bummer	1x无源蜂鸣器
Relay	1x 5V继电器
AUDIO	2x LINE IN，3.5mm音频座
	2x LINE OUT，3.5mm音频座
	2x MIC IN，3.5mm音频座
	2x HEADPHONE OUT，3.5mm音频座
RTC	1x RTC，CR1220纽扣电池座
Ethernet	1x 10M/100M以太网，RJ45接口
USB	1x USB 2.0，，Micro USB接口，Full-Speed(12Mbps) Slave Port
IO	2x 10pin排针，间距2.54mm，GPIO信号
	2x 10pin排针，间距2.54mm，含I2C、GPIO等信号
	2x 17pin排针，间距2.54mm，含INT、GPIO等信号
	2x 25pin简易牛角座，2.54mm ，含EMIF信号
LCD	1x 1602液晶屏接口，1x 16pin排母，间距2.54mm
POWER	1x 5V 2A直流输入，DC-005电源接口，外径5.5mm，内径2.1mm

软件参数

DSP端软件支持	裸机
CCS版本号	CCS5.5
软件开发套件提供	DSK

开发资料

提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片Datasheet，缩短硬件设计周期；

提供丰富的Demo程序，完美解决入门开发瓶颈；

提供完整的平台开发包、入门教程，节省软件整理时间，上手容易。

电气特性

开发板工作环境

环境参数	最小值	典型值	最大值
商业级温度	0°C	/	70°C
工业级温度	-40°C	/	85°C
工作电压	4.8V	5V	5.5V

功耗测试

类别	典型值电压	典型值电流	典型值功耗
核心板	5V	250mA	1.25W
整板	5.09V	308mA	1.57W

备注：功耗测试基于广州创龙TL5509-EVM开发板进行。

机械尺寸图

	核心板	开发板
PCB尺寸	67.6mm*31mm	200mm*106.65mm
固定安装孔数量	2个	4个

TL5509-EVM核心板机械尺寸图

TL5509-EVM开发板机械尺寸图

产品订购型号

型号	CPU主频	ROM	RAM	温度级别
SOM-TL5509-200-8MN64MD-I-A	200MHz	1MByte	8MByte	工业级

备注：其他型号请与相关销售人员联系。

型号参数解释

TL5509-EVM开发板型号参数解释

开发板套件清单

名称	数量
TL5509-EVM开发板（含核心板）	1块
5V2A电源适配器	1个
资料光盘	1套
1602液晶屏	1个
RS232串口母线	1个
Micro USB线	1个
网线	1条
红外遥控器	1条
